Bytte av Galaxy S3 frontpanel

De følgende fire trinn kan gjennomføres uten et plaståpningsverktøy. Imidlertid er det anbefalt å bruke et verktøy til å unngå å bryte noen klips langs omkretsen av det bakdekslet.

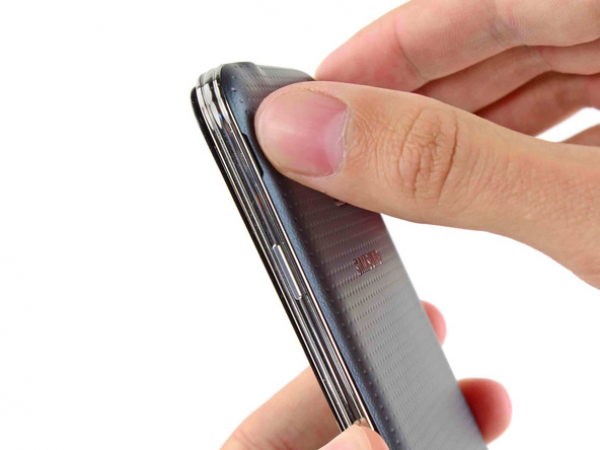

Sett inn et plaståpningsverktøy eller en negl i innsnittet i hullet mellom bakdekslet og resten av telefonen, som ligger på toppen av enheten.

Vri forsiktig åpningsverktøyet for å frakoble klipsene som fester toppen av bakdekslet.

Skyv plaståpningsverktøyet til venstre langs den øvre kanten, og gjenta den vridende bevegelse for å øke avstanden mellom bakdekslet og telefonen.

Fortsett å flytte plaståpningsverktøyet rundt omkretsen av øverste venstre hjørne, lirke opp langs bakdekslet.

Lirk langs høyre side, og fortsett å lirke ned på høyre side av bakdekslet.

Løft opp og ta bakdekslet fra telefonen.

Du bør kanskje skrelle dekslet opp for å skille det dersom noen klips fortsatt er festet på bunnen av telefonen.

Dette trinnet kan oppnås uten behov for et plaståpningsverktøy.

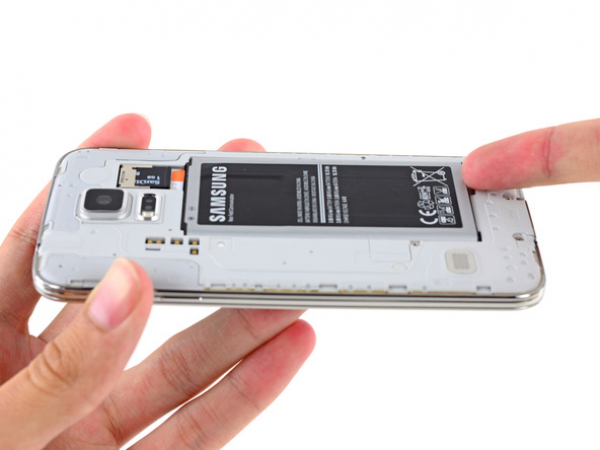

Sett inn et plaståpningsverktøy i det lille innsnittet over batteriet.

Lirk batteriet ut av fordypningen sin.

Ta ut batteriet.

Ved hjelp av neglen din, skyv SIM-kortet litt dypere inn i sporet til du hører et klikk.

Etter klikket, slipp kortet og det vil sprette ut av sporet.

For å sette kortet inn igjen, skyv SIM-kortet inn i sporet til det klikker på plass.

Bruk din tommel til å skyve nok av SIM-kortet ut av sporet for å gripe det.

Grip og ta ut SIM-kortet fra telefonen.

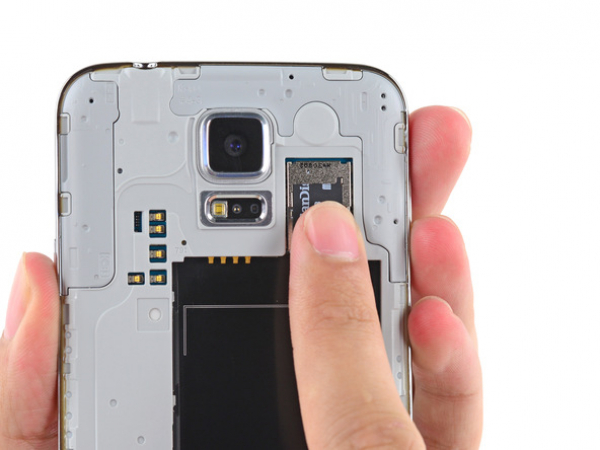

Ved hjelp av neglen din, skyv microSD-kortet litt dypere inn i sporet til du hører et klikk.

Etter klikket, slipp kortet og det vil sprette ut av sporet.

For å sette kortet inn igjen, skyv microSD-kortet inn i sporet til det klikker på plass.

Bruk tommelen din til å skyve microSD-kortet ut av sporet.

Ta ut microSD-kortet fra telefonen.

Fjern de ti 4.0 mm Phillips # 0 skruene som fester dekselrammen til frontpanelet.

Grip venstre side av dekselrammen av plast med din tommel og pekefinger, og løft det bort fra telefonen.

Dekselramme smetter forsiktig på plass, og kan fjernes med veldig lite kraft.

Bruk et plaståpningsverktøy for å lirke den bakre kamerakontakten opp fra sokkelen på hovedkortet.

Sørg for at du lirker på kontakten og ikke i stikkontakten, ellers du kan skade hovedkortet.

Sett inn et plaståpningsverktøy på høyttalerdelen av hodetelefonkontakt / høyttaler.

Forsiktig lirk hodetelefonkontakt /høyttaler opp fra frontpanelet.

Løft hodetelefonkontakt /høyttaler ut av Galaxy S3.

Bruk et plaståpningsverktøy til å lirke frontkamerakontakten fra sokkelen på hovedkortet.

Ikke prøv å fjerne frontkameraet ennå. Kabelen er fortsatt koblet under hovedkortets lyssensor.

Frakobl den digitaliserte kabelen ved å lirke kontakten opp fra sokkelen på hovedkortet.

Frakobl skjermkabelen fra hovedkortet.

Lirk Wi-Fi-antennekabelens kontakt opp fra sokkelen på hovedkortet.

Forsiktig flytt kabelen ut av veien fra hovedkortet.

Fjern 3.0 mm Phillips # 0 skruen som fester hovedkortet til frontpanelet.

Løft forsiktig bunnen av hovedkortet bort fra frontpanelet.

Fjern hovedkortets montering fra frontpanelet. Pass på kablene som er festet til det.

Fjern 2.0 mm Phillips # 0 skruen som fester frontkameraets brakett til frontpanelet.

Bruk en pinsett til å løfte frontkameraet / lyssensoren / bakre mikrofon ut fra sin kontakt i frontpanelet.

Lirk antennekabelen opp fra sin kanal i frontpanelet.

Ikke fjern antennekabelen helt. Den er fortsatt koblet til antennekortet.

Kil spissen av en nylonpinne/spudger under øretelefonens høyttaler og lirk denne ut av fordypningen sin i frontpanelet.

Bruk den flate kanten på spudgeren til å pirke løs den øverste delen av øretelefon/volum-knapp/lyssensorens båndkabel fra frontpanelet.

Kil den flate kanten av spudgeren forsiktig under lyssensoren.

Fortsett med å lirke øretelefon/volumknapp/lyssensor-båndkabelen opp av frontpanelet.

Sett den flate kanten av spudgeren inn under øretelefon/volumknapp/lyssensorens flatkabelkontakt.

La spudgeren gli forsiktig bortover, og fortsett å pirke øretelefon/volumknapp/lyssensorens båndkabel opp fra frontpanelet.

Sett plaståpningsverktøyet inn mellom knappenes flatkabel og volumknappen.

Skyv volumknappen ut av utdypningen sin i frontpanelet.

Løft opp og fjern volumknappen.

Sett den flate kanten på plaståpningsverktøyet inn under øretelefon/knapp/lyssensor-båndkabelen og skli det nedover for å løsne limet som fester båndkabelen.

Ta øretelefon/knapp/lyssensor-båndkabelen ut av telefonen.

Bruk en metall-spudger til forsiktig å pirke antennen av frontpanelet.

Løft ut av og fjern antennebordet fra telefonen.

Trykk av/på-knappen ut av fordypningen sin i frontpanelet.

Fjern av/på-knappen fra frontpanelet.

Bruk spissen av en spudger til å lirke vibratoren ut av fordypningen sin i frontpanelet.

Bruk spissen av en spudger til å pirke vibratoren ut av frontpanelet.

Løft ut og fjern vibratoren fra frontpanelet.

Frontpanelet gjenstår.

Hvis du bytter ut frontpanelet med et nytt, må du ikke glemme å overføre alle delene du har fjernet til det nye frontpanelet.
