Bytte av iPhone 4S antenna

Før demontering av din iPhone, vær sikker på at den er slått av.

Fjern de to 3,6 mm Pentalobe-skruene ved siden av dock-kontakten.

Under montering, anbefaler vi at du bytter ut 5-punkts skruer med tilsvarende Phillips-skruer.

Den medfølgende 5-punkts skrutrekkeren bør bare brukes én gang, fordi den kan ødelegge skruene.

Skyv bakpanelet mot den øverste kanten av iPhone.

Dekselet vil beveges ca 2 mm

Trekk bakdekselet bort fra baksiden av iPhone. Vær forsiktig slik at du ikke skader plastklipsene festet til baksiden

Fjern bakdekselet fra iPhone.

Hvis du ikke klarte å fikse enheten din selv, bestill en skjermreparasjon eller andre mobilreparasjoner hos MyTrendyPhone.

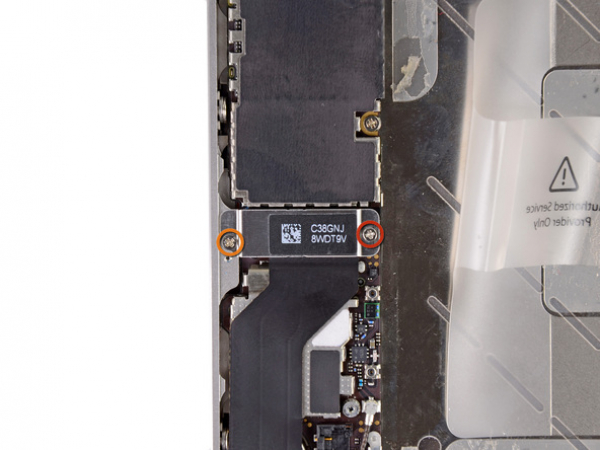

Fjern følgende skruer som fester batterikontakten til hovedkortet:

En 1,7 mm Phillips-skrue

En 1,5 mm Phillips-skrue

Bruk et plaståpningsverktøy for å trekke trykknappen fra undersiden av batterikontakten.

Når du installerer trykknappen, sørg for å rengjøre den med et avfettingsmiddel som for eksempel isopropylalkohol. Oljer på fingrene kan forårsake trådløse forstyrrelser.

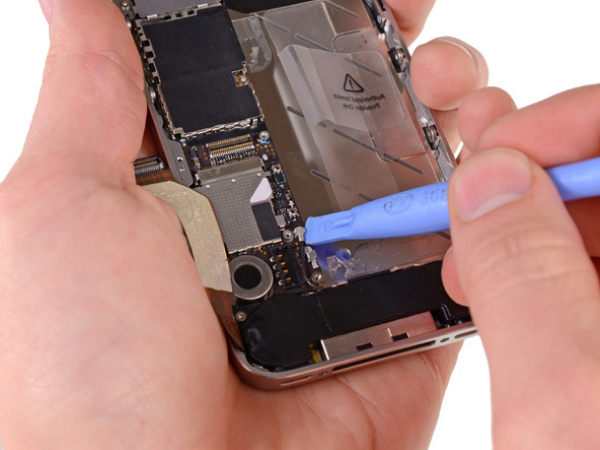

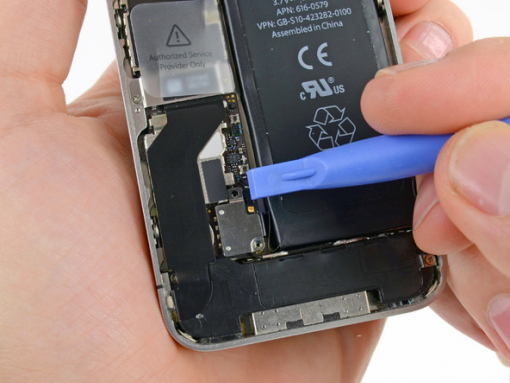

Bruk kanten av et plast åpningsverktøy for å forsiktig lirke batterikontakten opp fra sokkelen på hovedkortet.

Vær svært forsiktig med å bare lirke på batterikontakten og ikke kontakten på hovedkortet. Hvis du lirker opp kontakten på hovedkortet, kan du bryte kontakten helt.

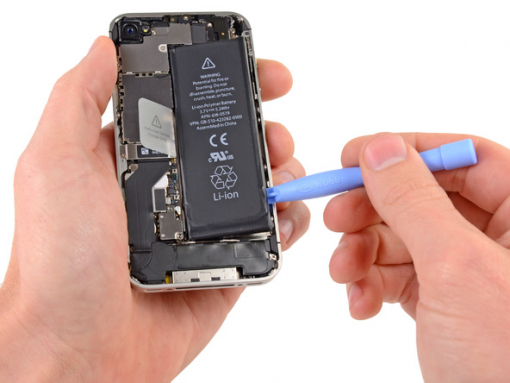

Sett kanten av plaståpningsverktøyet mellom batteriet og det ytre dekselet nederst i venstre hjørne av iPhone.

Kjør plaståpningsverktøyet langs høyre kanten av batteriet og lirk opp på flere punkter for å fullstendig skille det fra limet.

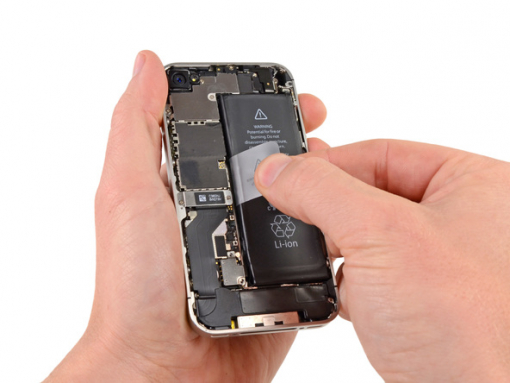

Bruk den eksponerte, gjennomsiktige plastfliken til å skrelle batteriet av limet som fester det til iPhone.

Ta ut batteriet.

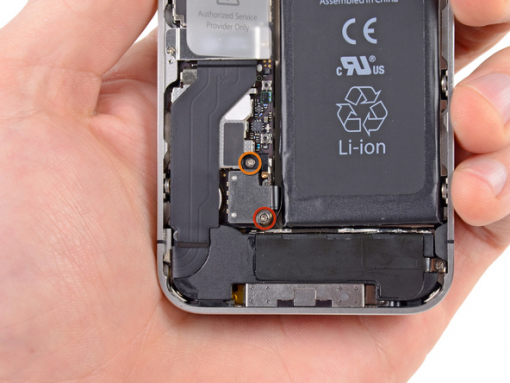

Fjern følgende skruer som fester dock-kontaktens kabeldeksel til hovedkortet:

En 1.5 mm Phillips-skrue

En 1.2 mm Phillips-skrue

Fjern dock-kontakens kabeldeksel av metall.

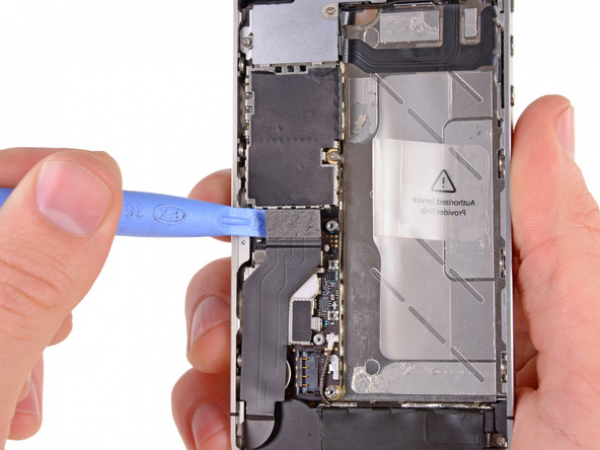

Bruk et plaståpningsverktøy til å lirke dock-kabelen opp fra sokkelen på hovedkortet.

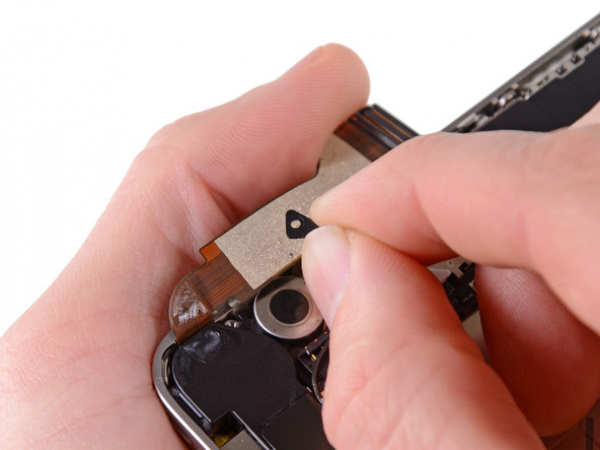

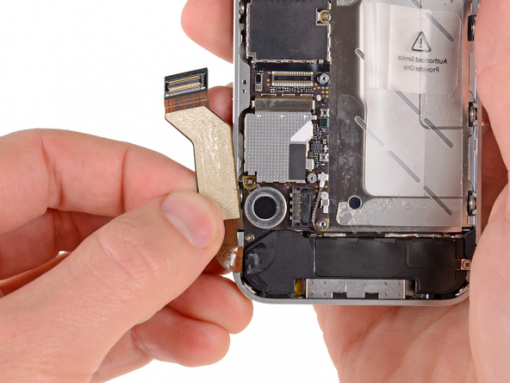

Fjern dock-kontakens kabel fra limet som fester den til hovedkortet og på siden av høyttalerkabinettet.

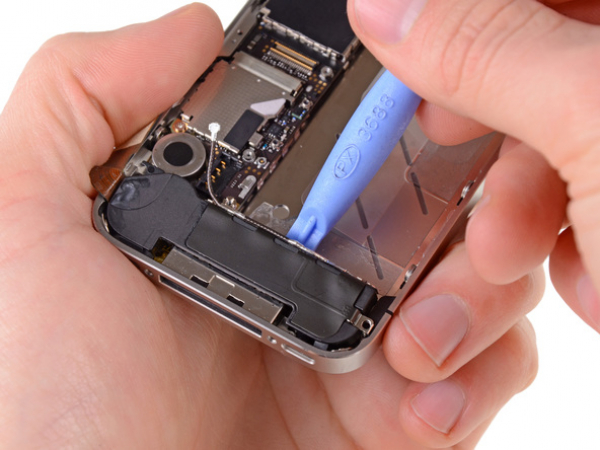

Bruk et plaståpningsverktøy til å lirke GSM-antennekabelen opp fra sokkelen på hovedkortet.

Fjern GSM-antennekabelen fra undersiden av metallfingrene som er festet til hovedkortet.

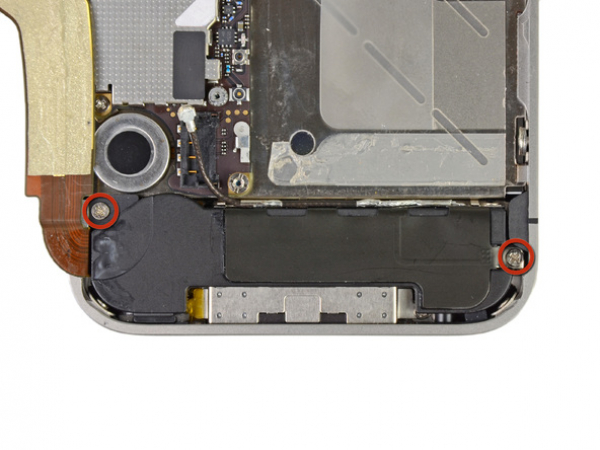

Fjern de to 2.4 mm Phillips-skruene som fester høyttalerkabinettet til det ytre dekslet.

Fjern det lille svarte avstandsstykke som var under Phillips-skruen nær vibrasjonen.

Bruk et plaståpningsverktøy til å løfte høyttalerkabinettet ut av dekslet, sørg for å ikke skade EMI-fingrene på Wi-Fi-antennen.

Fjern høyttalerkabinettets montering.

Før du reinstallerer høyttalerkabinettets monteringsskruer, sørg for at Wi-Fi-jordingsfingrene er installert under leppen i iPhonens metalldeksel slik som på det tredje bildet.

Før montering, sørg for å rengjøre alle metall-til-metall kontaktpunkter mellom Wi-Fi-antennens jordingsfingre og iPhone-dekselet med et avfettingsmiddel som Windex eller isopropylalkohol. Oljer på fingrene kan forårsake trådløse forstyrrelser.

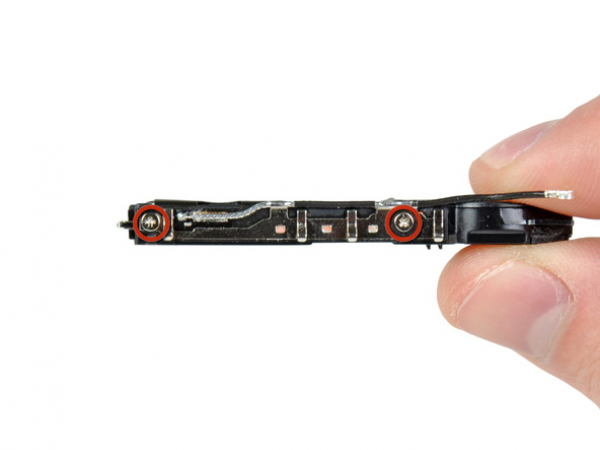

Fjern de to 1.6 mm Phillips-skruene som fester antennen til høyttalerkabinettet.

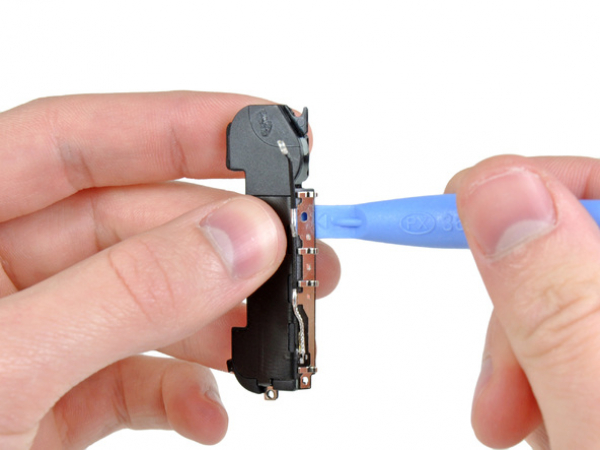

Begynn nær GSM-antennekabelen, bruk kanten av et plaståpningsverktøy til å fjerne antennen fra høyttalerkabinettet.

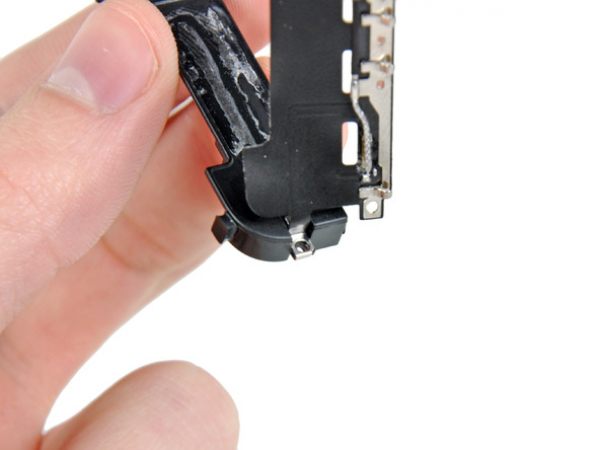

Fortsett å fjerne GSM-antennen fra høyttalerkabinettet, og vær forsiktig så du ikke trekker av gullbraketten som er festet til en av kantene.

Ta av antennen.

Når du installerer en ny GSM-antenne, sørg for å skyve gullbraketten over det støpte øret inn i høyttalerkabinett før antennen stikkes ned.
