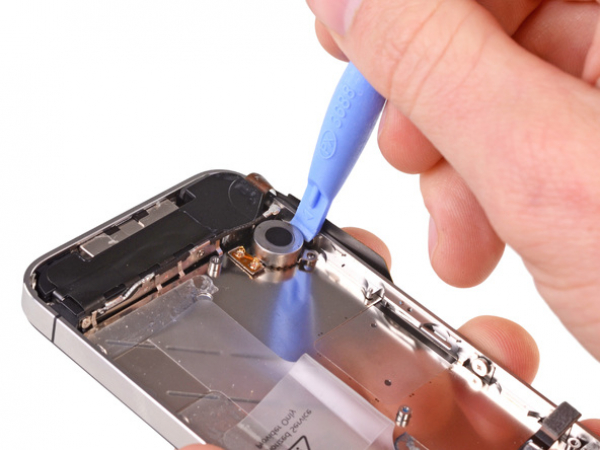

Demontering av iPhone 4S vibrator
Steg 1 - Bakdeksel
Før demontering av din iPhone, vær sikker på at den er slått av.

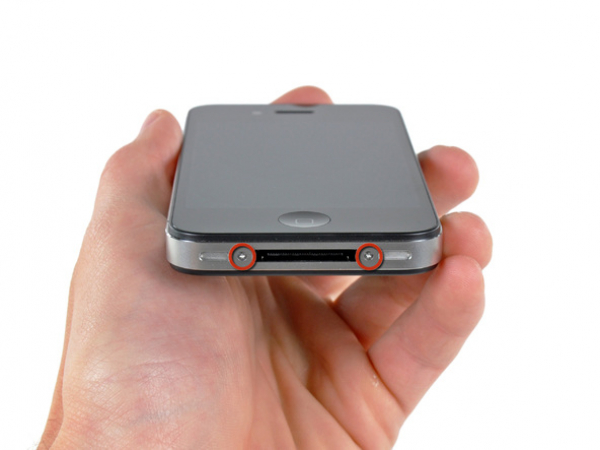

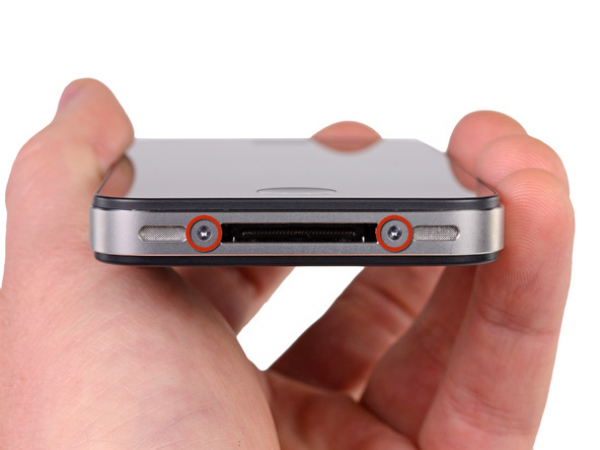

Fjern de to 3,6 mm Pentalobe-skruene ved siden av dock-kontakten.
Under montering, anbefaler vi at du bytter ut 5-punkts skruer med tilsvarende Phillips-skruer.
Den medfølgende 5-punkts skrutrekkeren bør bare brukes én gang, fordi den kan ødelegge skruene.
Steg 3

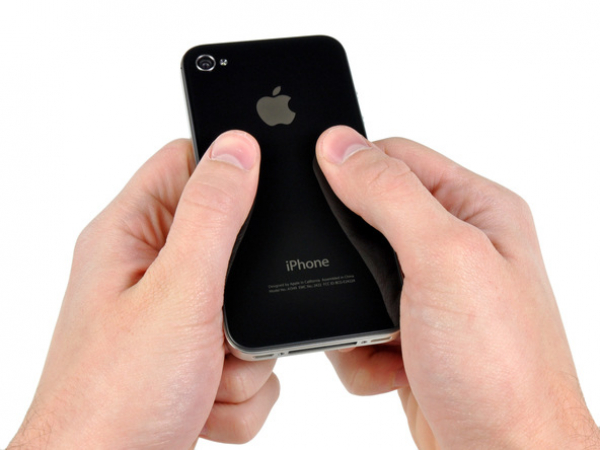

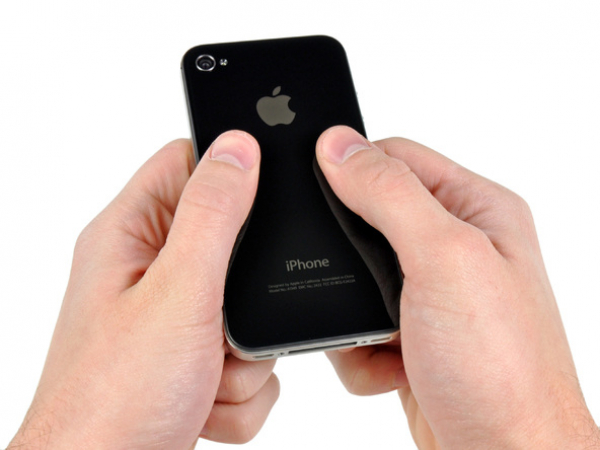

Trekk bakdekselet bort fra baksiden av iPhone. Vær forsiktig slik at du ikke skader plastklipsene festet til baksiden

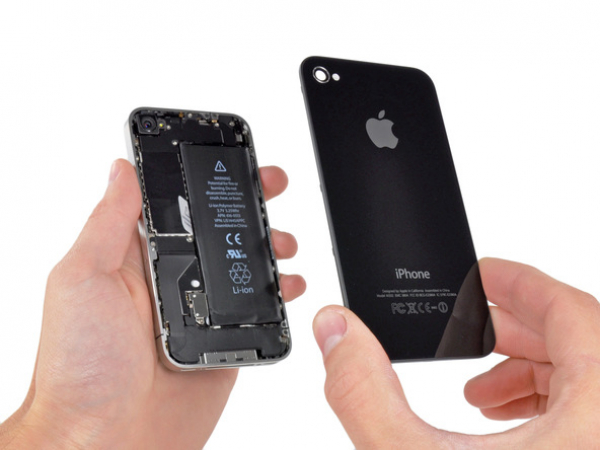

Fjern bakdekselet fra iPhone.
Steg 4 - IPhone 4S Skjermbytte Og Reparasjon
Tilbake til toppen
Hvis du ikke klarte å fikse enheten din selv, bestill en skjermreparasjon eller andre mobilreparasjoner hos MyTrendyPhone.
Steg 5 - Batteri
Tilbake til toppen

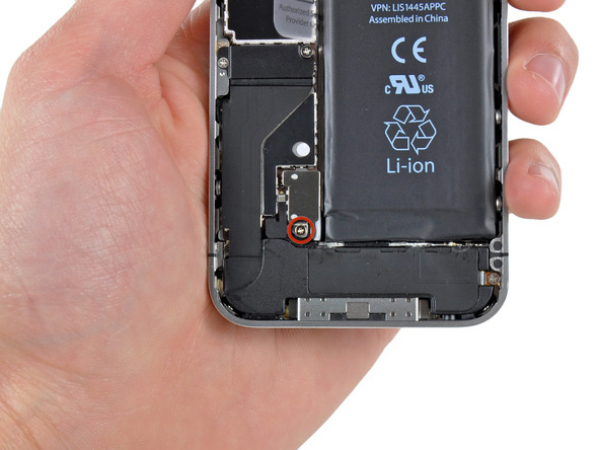

Fjern følgende skruer som fester batterikontakten til hovedkortet:
En 1,7 mm Phillips-skrue
En 1,5 mm Phillips-skrue
Steg 6

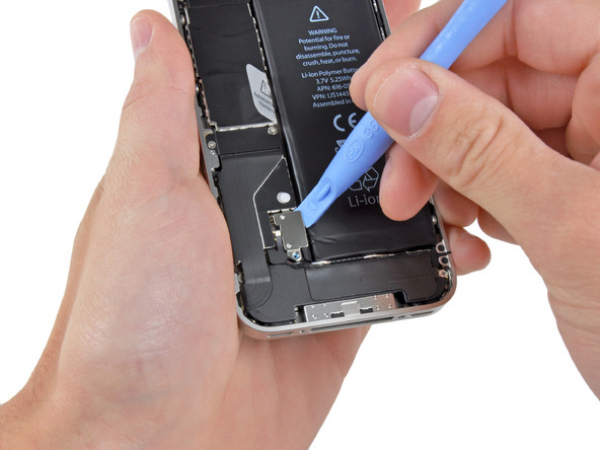

Bruk et plaståpningsverktøy for å trekke trykknappen fra undersiden av batterikontakten.
Når du installerer trykknappen, sørg for å rengjøre den med et avfettingsmiddel som for eksempel isopropylalkohol. Oljer på fingrene kan forårsake trådløse forstyrrelser.
Bruk kanten av et plast åpningsverktøy for å forsiktig lirke batterikontakten opp fra sokkelen på hovedkortet.
Vær svært forsiktig med å bare lirke på batterikontakten og ikke kontakten på hovedkortet. Hvis du lirker opp kontakten på hovedkortet, kan du bryte kontakten helt.
Steg 7
Sett kanten av plaståpningsverktøyet mellom batteriet og det ytre dekselet nederst i venstre hjørne av iPhone.
Kjør plaståpningsverktøyet langs høyre kanten av batteriet og lirk opp på flere punkter for å fullstendig skille det fra limet.
Steg 8

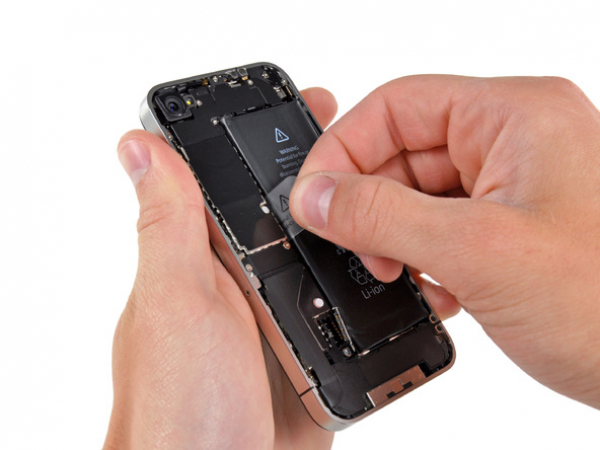

Bruk den eksponerte, gjennomsiktige plastfliken til å skrelle batteriet av limet som fester det til iPhone.
Ta ut batteriet.
Steg 9 - Dock-kontakt Kabel
Tilbake til toppen

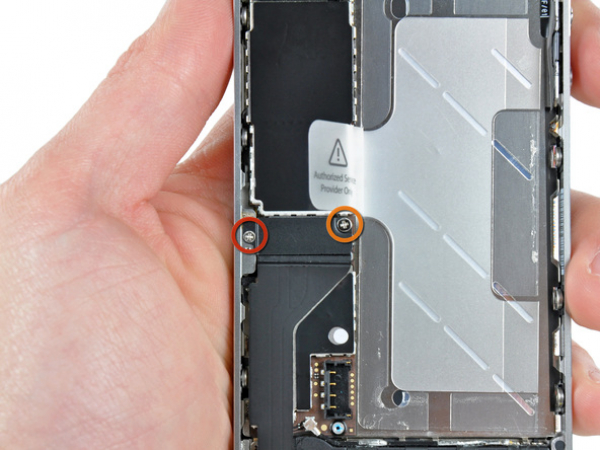

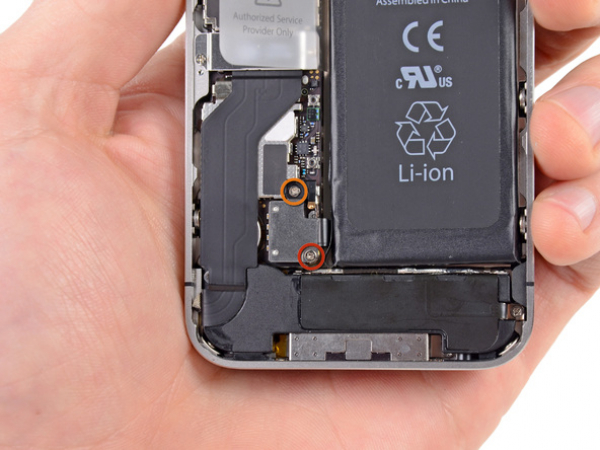

Fjern de følgende skruene som fester dock-kontaktens kabeldeksel til hovedkortet:
En 1.5 mm Phillips-skrue
En 1.2 mm Phillips-skrue
Fjern dock-kontaktens kabeldeksel av metall.
Steg 10

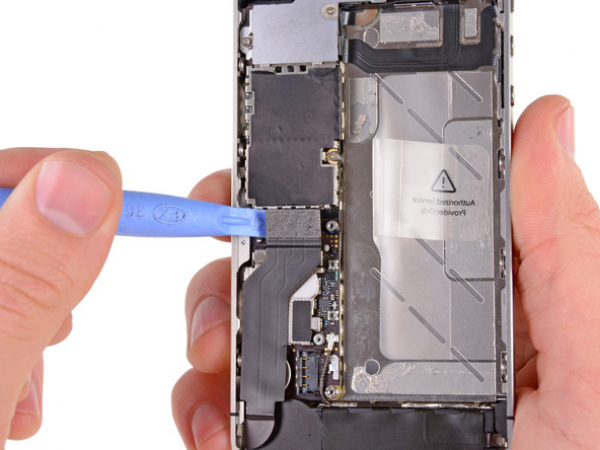

Bruk kanten av et plaståpningsverktøy for å lirke dock-kabelen opp fra sokkelen på hovedkortet.
Steg 11

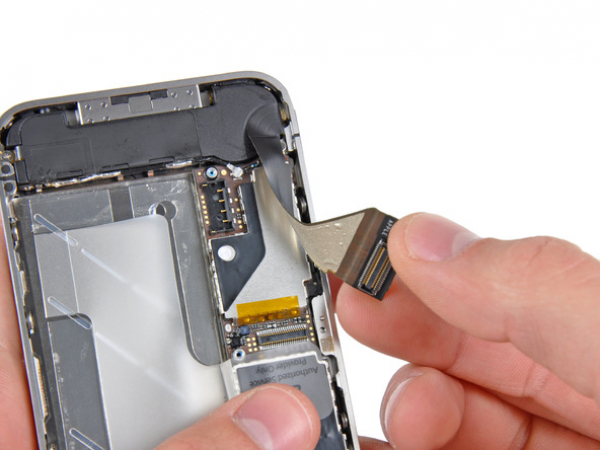

Fjern dock-kontaktens kabel fra limet som fester den til hovedkortet og på siden av høyttalerkabinettet.
Steg 12

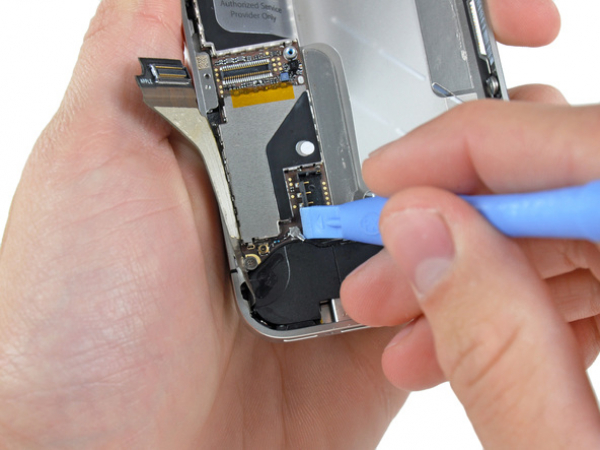

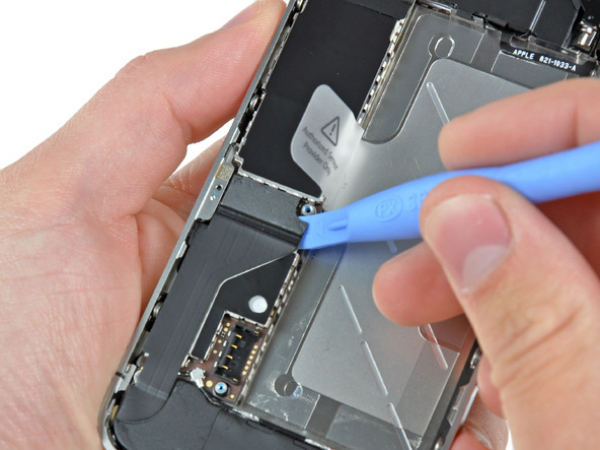

Bruk kanten av et plaståpningsverktøy for å lirke GSM-antennekabelen opp fra sokkelen på hovedkortet.
Fjern GSM-antennekabelen fra undersiden av metallfingrene som er festet til hovedkortet.
Steg 13 - Bak Kamera
Tilbake til toppen

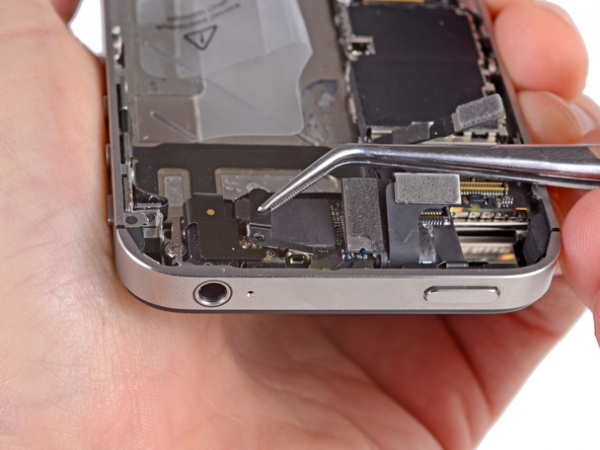

Hvis du har en pinsett eller et åpningsverktøy, benytt det for å fjerne den ytre plastringen som er plassert på toppen av bakkameraets blits.
Steg 14

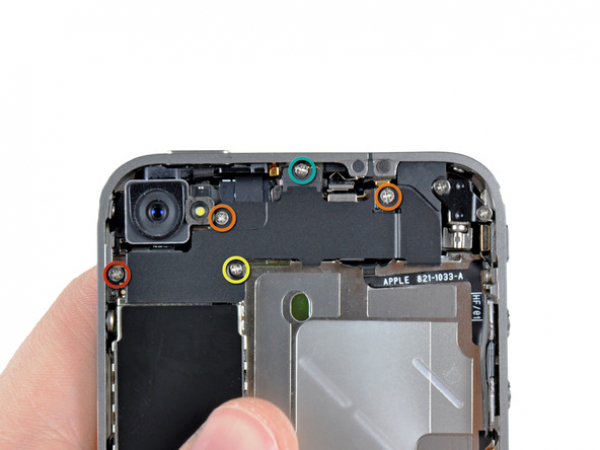

Fjern de følgende fire skruene som fester kabeldekselet til hovedkortet:
En 2.7 mm Phillips-skrue
En 2.6 mm Phillips-skrue
En 1.3 mm Phillips-skrue
En 1.2 mm Phillips-skrue
Steg 15

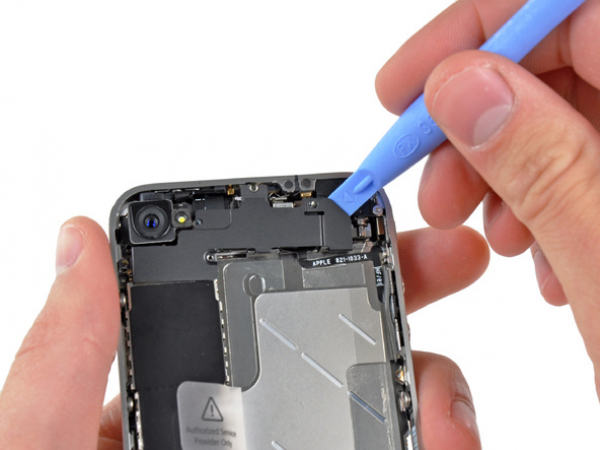

Bruk kanten av et plaståpningsverktøy for å lirke kabeldekselets tabs ut av sporene i EMI-skjoldet på hovedkortet.
Løft kabeldekslet fra den øvre kanten og fjern det fra iPhone.
Steg 16

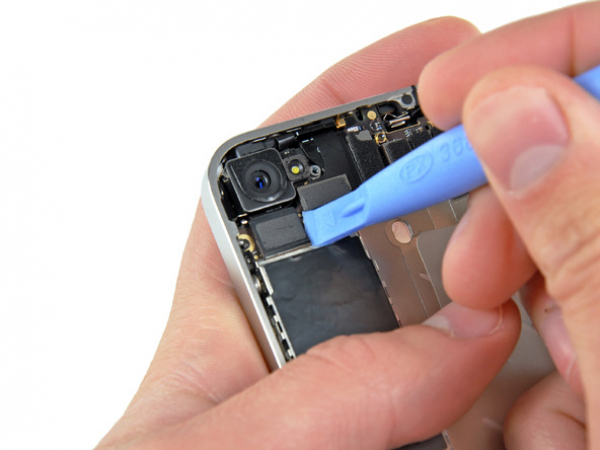

Bruk kanten av et plaståpningsverktøy for å lirke den bakre kamerakontakten opp fra sokkelen på hovedkortet.
Sørg for å ikke ødelegge noen komponenter av det omliggende området på hovedkortet, når du lirker oppover.
Fjern bakkameraet fra iPhone.
Det er en liten gummipakning som sitter under bakkameraet. Sørg for at den sitter ordentlig før montering.
Steg 17 - SIM-kort
Tilbake til toppen

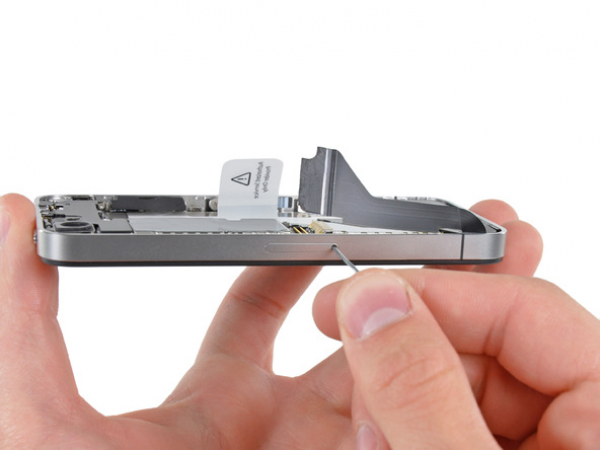

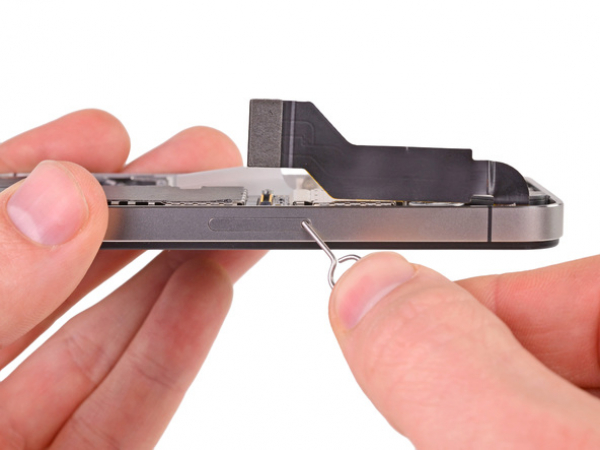

Bruk et utmatningsverktøy for SIM-kort eller en binders for å løse ut SIM-kortet og holderen.
Dette kan kreve en betydelig mengde kraft.
Ta ut SIM-kortet og holderen.
Steg 18 - Hovedkort
Tilbake til toppen

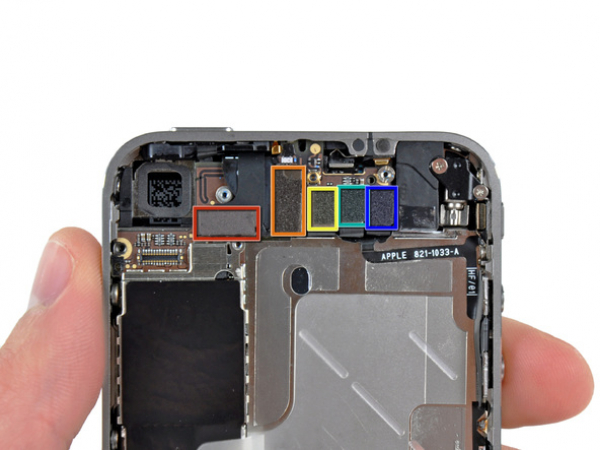

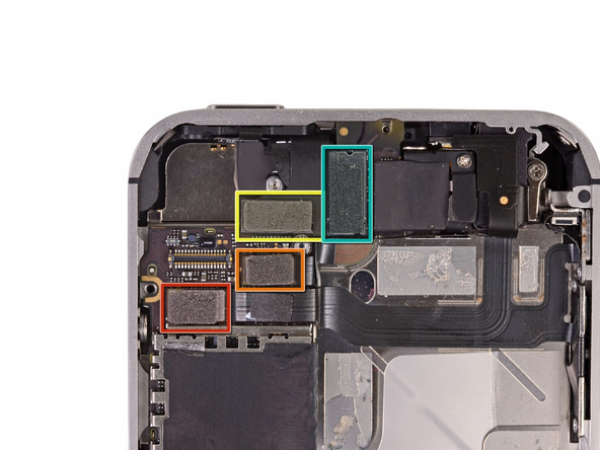

Fjern de fem kablene nær toppen av hovedkortet i følgende rekkefølge:
Hodetelefonkontakt /volumknappkabel
Forkameraets kabel
Digitalisert kabel
Skjermkabel
Strømknappkabel (som finnes under hodetelefonkontakt / volumknappkabelen som vist på det andre bildet.)

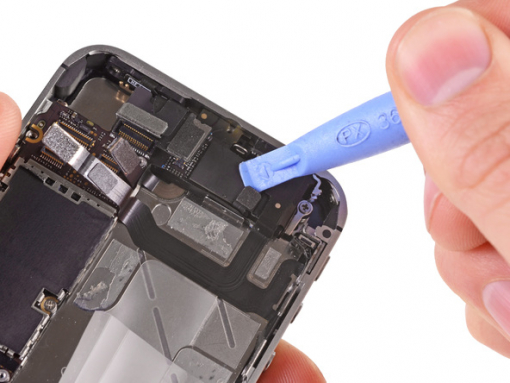

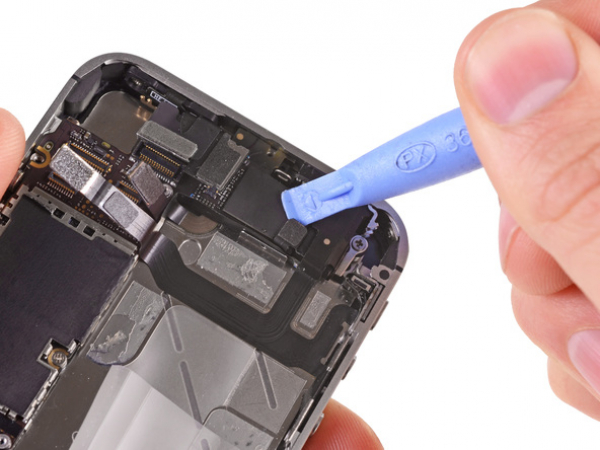

For å frakoble kablene, bruk kanten av et plaståpningsverktøy for å forsiktig løfte kontaktene opp og ut av kontaktene på hovedkortet.
Sørg for å ikke ødelgge noen av de små og delikate overflatemontasjekomponenter, når du frakobler kablene.
Steg 19

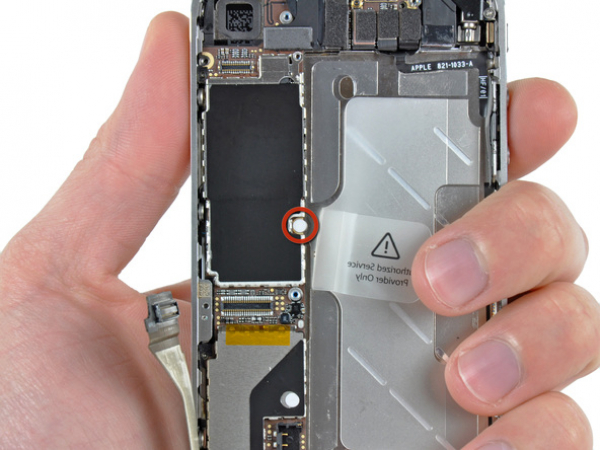

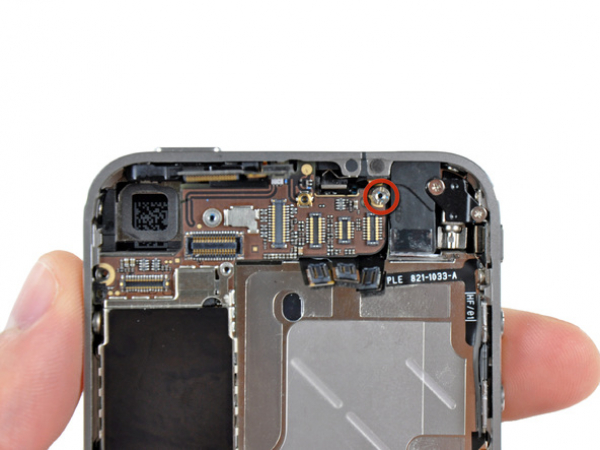

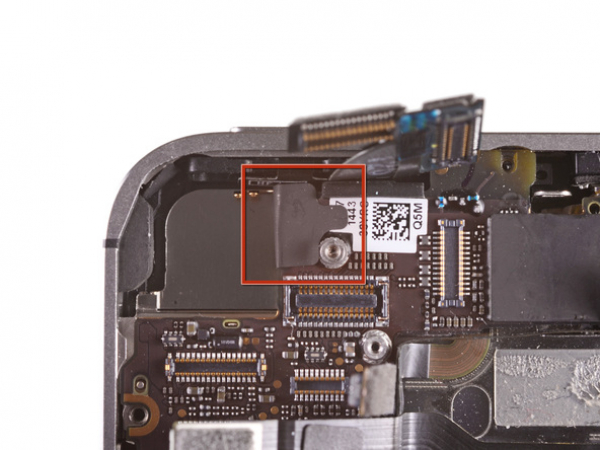

Fjern 1.5 mm Phillips-skruen som fester jordingsklippet til hovedkortet nær hodetelefonkontakten.
Steg 23

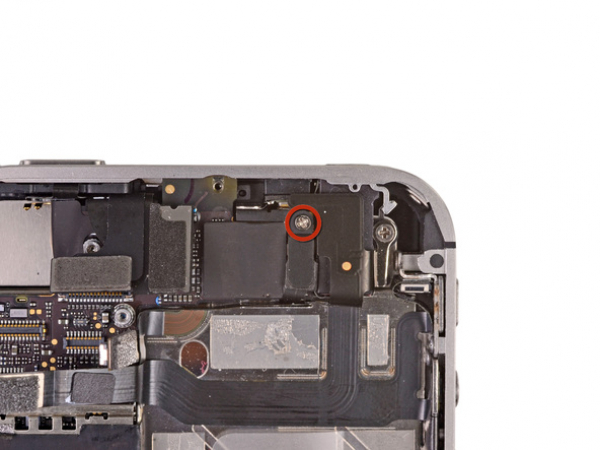

Hvis det finnes, fjern stykket av svart tape som dekker den skjulte skruen nær strømknappen

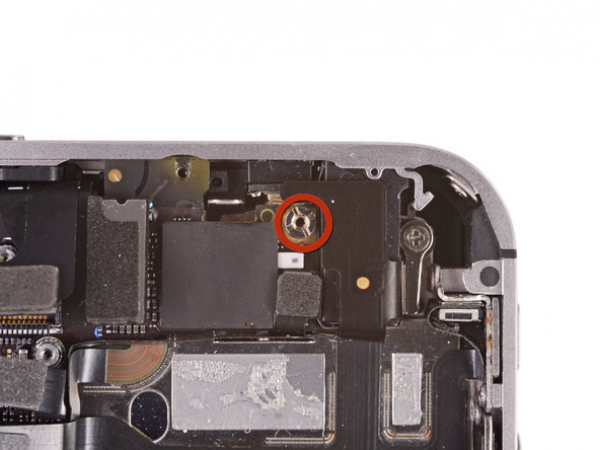

Fjern 2.6 mm Phillips-skruen som fester hovedkortet nær strømknappen.
(Vær forsiktig når du fjerner skruen og mens du trekker strømkontakten ut av den, fordi kontakt-taben kommer til å løsne sammen med skruen)
Steg 24

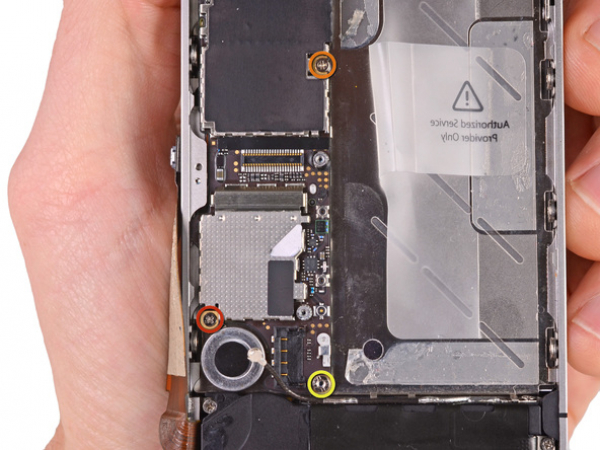

Fjern de følgende skruene som fester hovedkortet til dekselet:

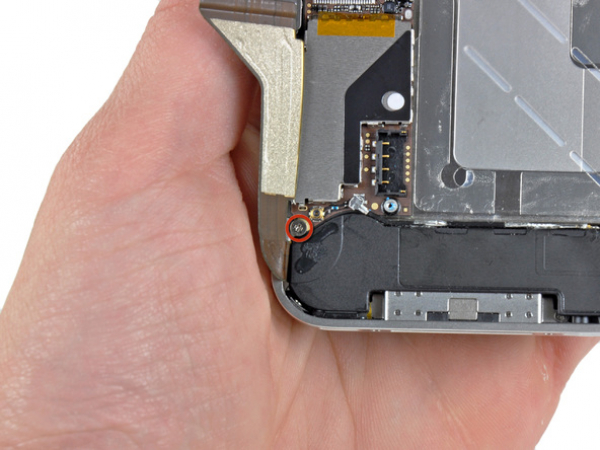

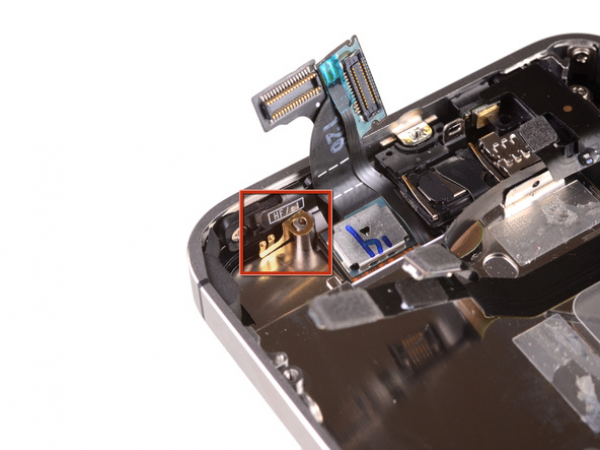

En 2.5 mm Phillips-skrue nær vibratormotoren
En 2.4 mm Phillips-skrue
En 3.6 mm standoff langs siden av hovedkortet nærmest åpningen av batteriet.
Bruk en liten flat skrutrekker til å fjerne et enkelt 3.6 mm standoff.
Steg 25

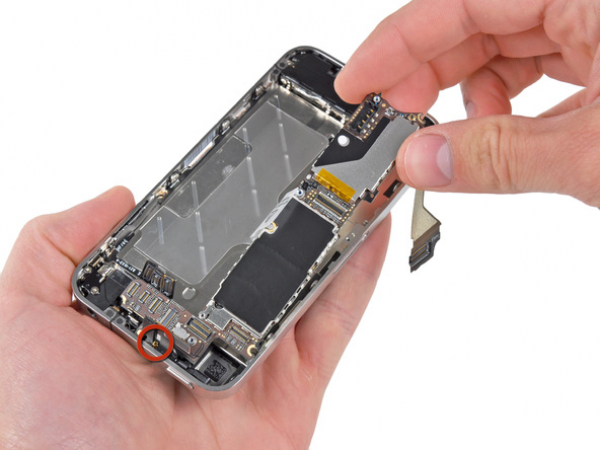

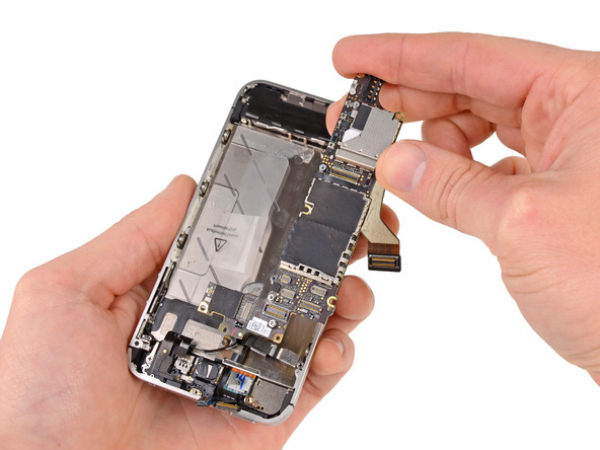

Løft forsiktig hovedkortet fra enden nærmest høyttalerkabinettet og skyv det bort fra den øverste kanten av iPhone.
Ta ut hovedkortet.
Før montering, sørg for å rense alle metall-til-metall-kontaktpunkter på hovedkortet (ikke paringsdelene av kontaktene) med et avfettingsmiddel som Windex eller isopropylalkohol. Oljer på fingrene har potensial til å forårsake jordingsproblemer.
