Demontering av Samsung Galaxy Note 2 bakkamera

Ta tak i enden av stylusen og trekk den ut fra sporet.

Bruk neglen eller skyv et plaståpningsverktøy inn i den lille åpningen på venstre side av kameraet på baksiden (nær strømknappen) for å lirke opp bakdekselet.

Ta hjørnet av bakdekselet (nærmest den lille åpningen) mellom fingrene og skill bakdekselet fra telefonen.

Trykk microSD-kortet (hvis du har et) dypere inn i sporet med den flate enden av en spudger til du hører et klikk. Du kan også bruke neglen til dette.

Spudgeren fjernes og dermed løses kortet ut. Det vil sprette ut av sporet sitt slik at du kan få tak i det.

For å sette kortet inn igjen må du trykke det tilbake inn i sporet til du hører et klikk.

Bruk et plaståpningsverktøy for å løfte batteriet ut og opp av dekselet. Du setter verktøyet i fordypningen over batterirommet for å gjøre dette.

Ta batteriet ut fra midtrammen.

Elleve Phillips-skruer (4,0 mm) fester midtrammen til skjermenheten. Fjern disse.

Sett plaståpningsverktøyet mellom midtrammen og frontpanelet (på siden av telefonen).

Skyv åpningsverktøyet ned linjen.

Fortsett å skyve plaståpningsverktøyet nedover.

Når du kommer til hjørnet av telefonen, flytter du plaståpningsverktøyet forsiktig rundt det.

Lirk langs toppen av telefonen med plaståpningsverktøyet.

For å skille hjørnet på midtrammen fra skjermenheten, skyves plaståpningsverktøyet nedover.

Fortsett å skyve på plaståpningsverktøyet til du har frigjort den siste av klipsene på strømknappsiden av telefonen.

Skill skjermenheten fra midtrammen (løft den opp).

Koble vibratorens /strømknappens kabelkontakt fra med en spudger.

Du må også koble fra antenne- og skjermkabelkontakten.

Koble fra frontkameraets kontakt.

Koble fra hodetelefonkontaktkabelen.

Koble fra digitizerens kabelkontakt.

Koble antennekabelen fra hovedkortet med en spudger.

Koble også fra kabelkontakten til funksjonsknappene og USB-kortet.

En 3 mm Phillips-skrue fester hovedkortet til skjermenheten. Skru ut denne.

Fjern hovedkortet.

For å unngå at statisk elektrisitet skal skade hovedkortet bør du bare holde det i kantene. Pass på at det ikke berører noen kabler mens du skiller det fra skjermenheten.

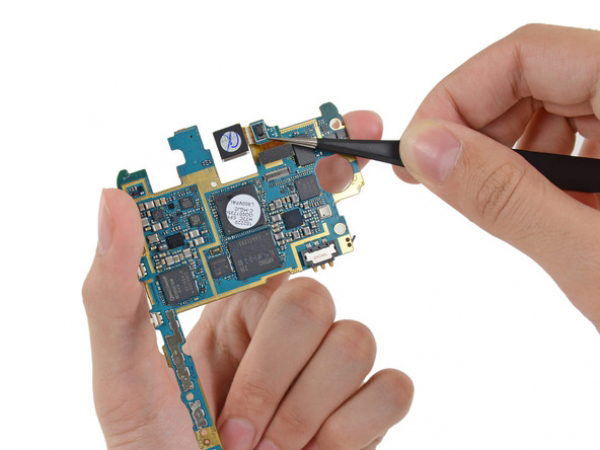

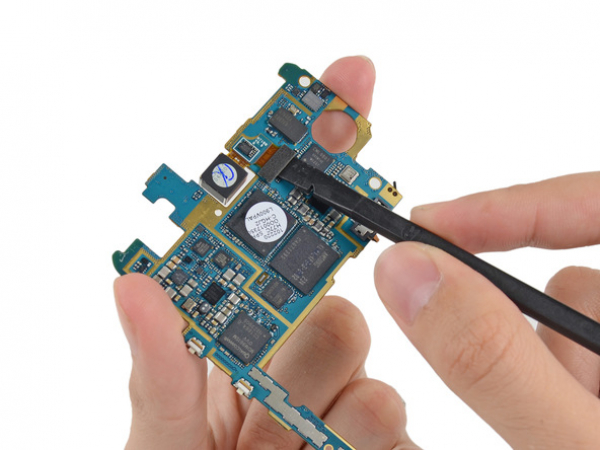

Koble bakkameraets kabelkontakt fra med en spudger.

Fjern bakkameraet ved bruk av en pinsett eller med fingrene.
