Utskifting av Samsung Galaxy S5 frontkamera

Skyv et plaståpningsverktøy eller en negl inn i åpningen til venstre for bakkameraet.

Skill delene forsiktig fra hverandre og vri bakdekselet for å løsne det fra baksiden av telefonen.

Det er en fordypning i nederste høyre hjørne av telefonens batteri. Trykk et plaståpningsverktøy inn i fordypningen eller bruk en negl for å løfte opp batteriet.

Ta batteriet ut av telefonen.

Trekk microSD-kortet ut av sporet med fingertuppen.

Ta microSD-kortet ut av telefonen.

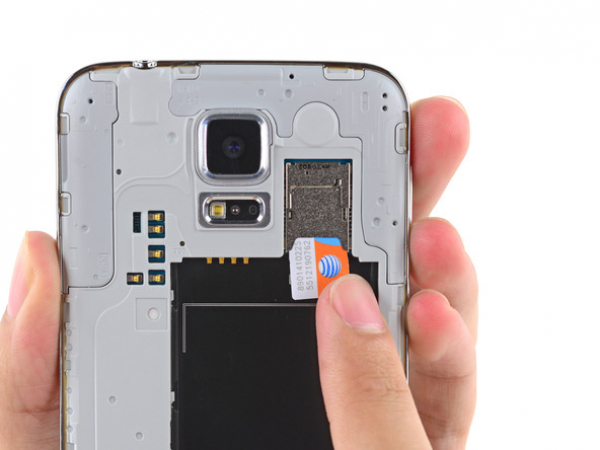

Ta SIM-kortet ut på samme måte som du tok microSD-kortet ut i forrige trinn.

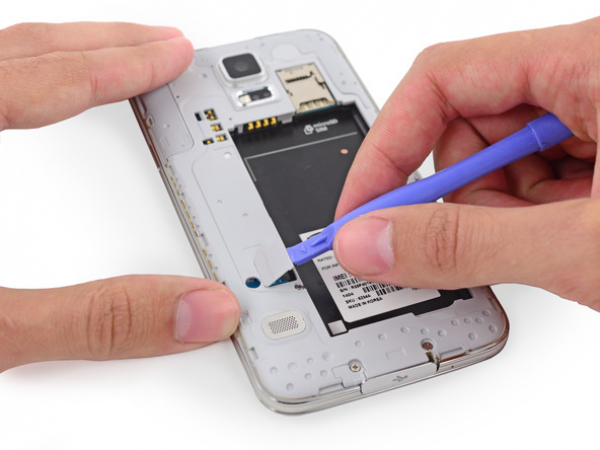

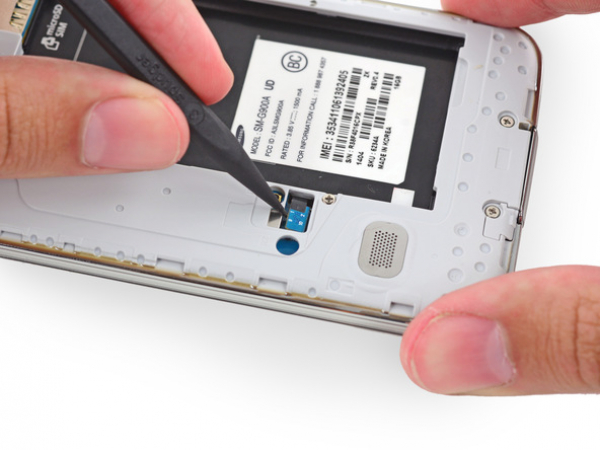

Løft opp plastmidtrammens kontaktpanel med et plaståpningsverktøy.

Ta kontaktpanelet ut med en pinsett.

Dersom det ikke er nok lim til å feste panelet i telefonen under remonteringsprosessen brukes en liten mengde dobbeltsidig tape.

Løft hjemknappens kabelkontakt opp og ut av sin kontakt med den skarpe enden av en spudger.

I de følgende trinnene bør du bruke en iOpener for å varme limet som holder skjermenheten til resten av telefonen. På denne måten kan du enkelt og trygt fjerne skjermen fra enheten. Husk å rengjøre mikrobølgeovnen før du legger iOpener inn, og sørg også for at iOpener er ren. Varm opp iOpener i kun ett minutt på høyeste effekt. Når den avkjøles, varmes den opp igjen ett minutt av gangen. Vær forsiktig slik at den ikke overopphetes, og vent alltid i minst to minutter før du varmer den opp igjen. Hold den varme iOpener i etiketten eller et hjørne for å unngå å brenne deg.

Legg iOpener på venstre side av telefonen og la den ligge i minst 90 sekunder.

Varm opp iOpener igjen, og gjenta prosedyren på høyre side av telefonen.

I de følgende trinnene bør du bruke et åpningsplekter for å fjerne limet som fester frontpanelglasset. Følg instruksjonene ytterst nøye og lirk bare når du blir fortalt det. Hvis du merker motstand, bruk iOpener på nytt og prøv igjen.

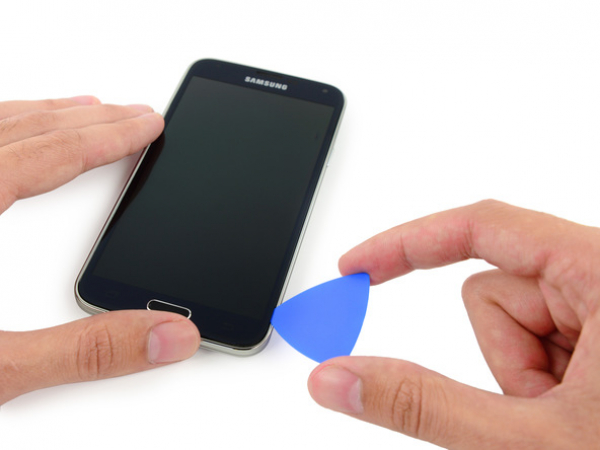

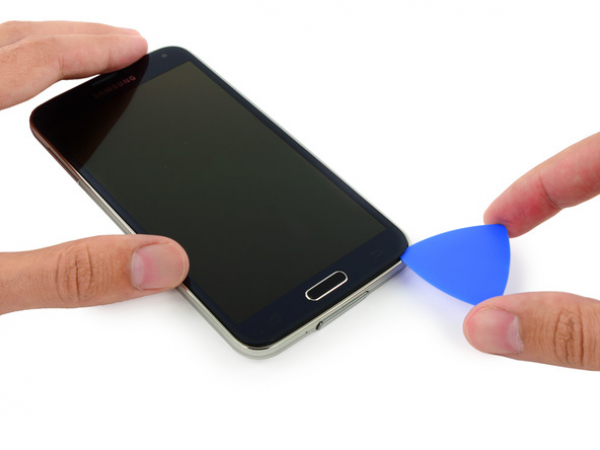

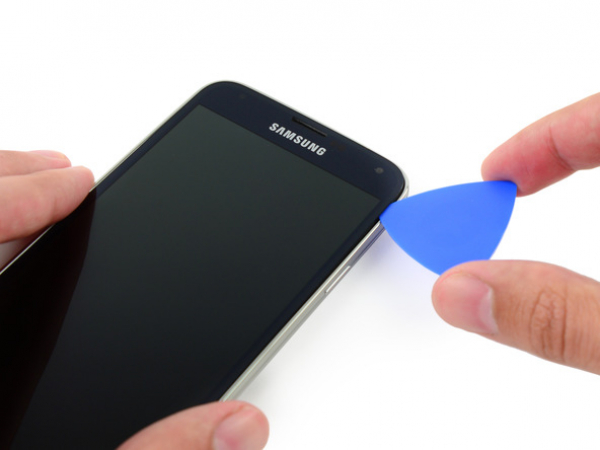

Skyv kanten av et åpningsplekter under høyre side av frontglasset.

Flytt åpningsplekteret langs høyre side av skjermen.

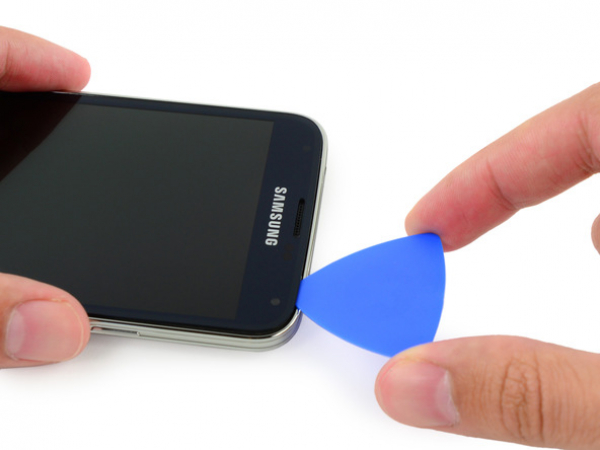

Skyv plekteret forsiktig rundt telefonens hjørne, men stopp før høyttalergrillen, som finnes på toppen av telefonen.

Det er en smal strimmel med lim over øreplugg-høyttaleren. Denne sikrer toppen av telefonen. Flytt plekteret langs toppen av høyttaleren for å unngå skade på interne komponenter.

Skyv plekteret langs telefonens øvre kant. Vær veldig forsiktig så du ikke stikker plekteret for dypt inn.

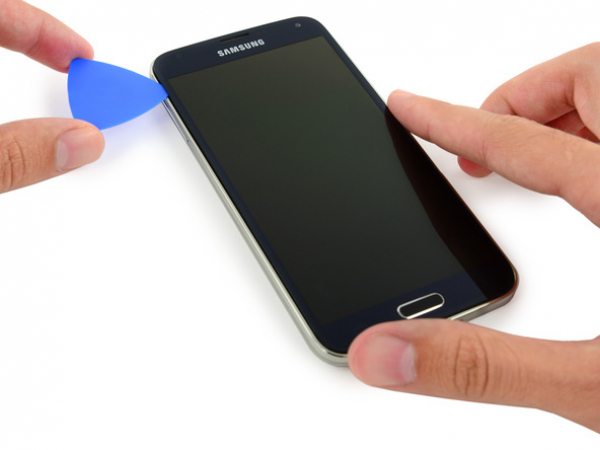

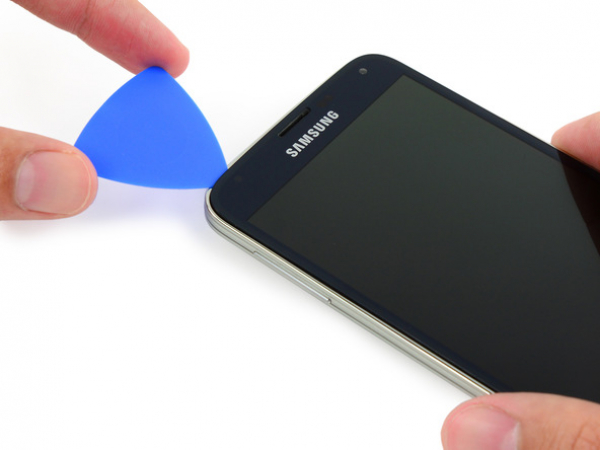

Skyv plekteret forsiktig rundt telefonens øvre venstre hjørne.

Merker du motstand fra limet, bruker du iOpener på venstre side av telefonen, og forsøker igjen.

Flytt plekteret nedover langs venstre telefonhalvdel. Stopp når du kommer til det nederste venstre hjørnet.

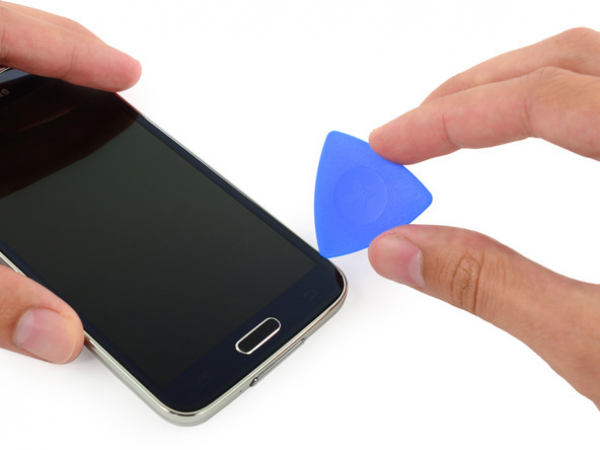

Sørg for at plekteret er trygt plassert før du skyver det til det venstre hjørnet av telefonen.

I følgende trinn plasseres iOpener over hjemknappen. Pass på at ikke åpningsplekteret glir ut.

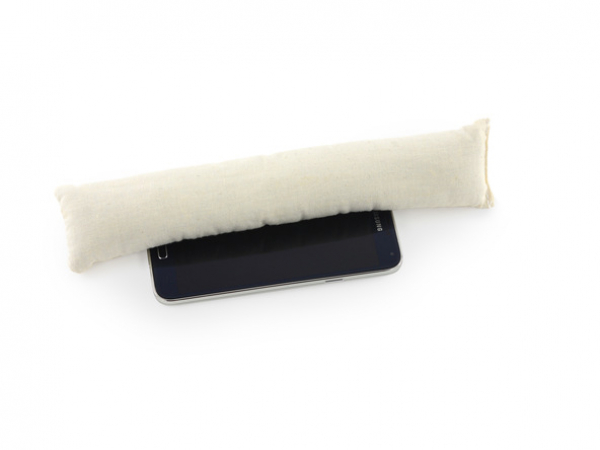

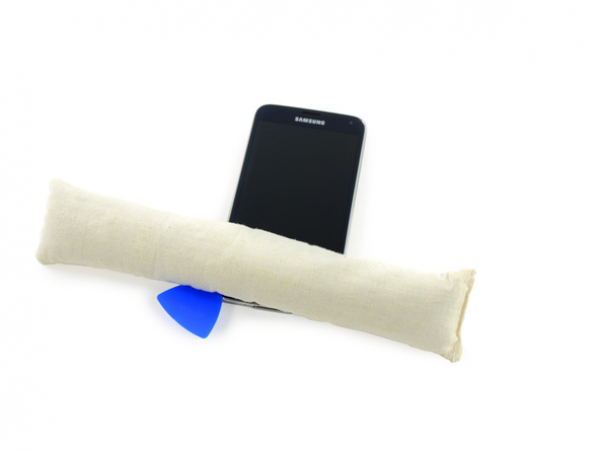

Legg den gjenoppvarmde iOpeneren over skjermenhetens nedre del.

Denne delen av telefonen inneholder delikate komponenter, så sørg for at limet er varmt og lett å løsne. Ellers kan du skade telefonen.

Den myke knappen og hjemknappens flatkabler er plassert nederst i telefonen. Ikke glem at disse kablene lett kan bli ødelagt dersom du skyver plekteret for langt inn.

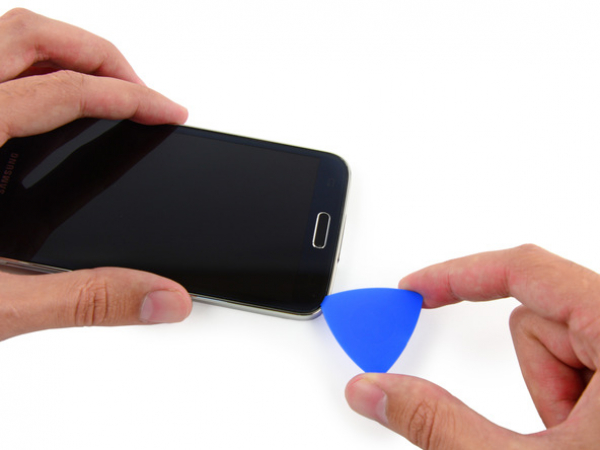

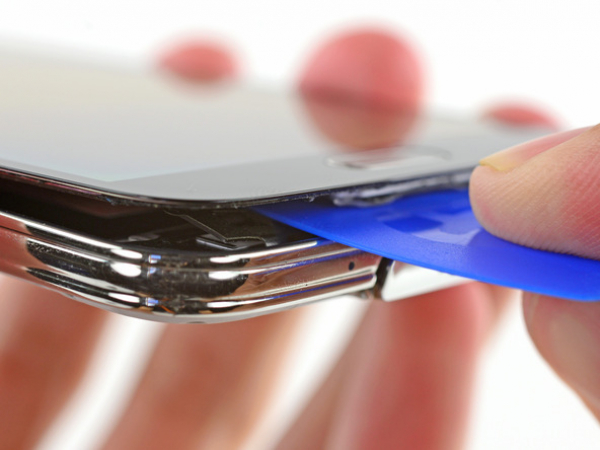

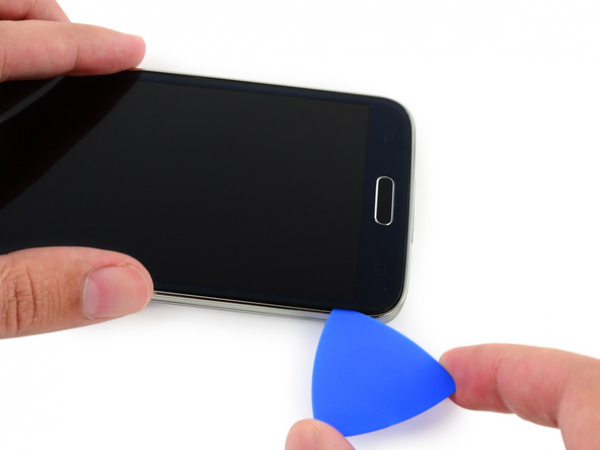

Skyv enden av plekteret over skjermens nedre kant for å fjerne gjenværende klebemiddel.

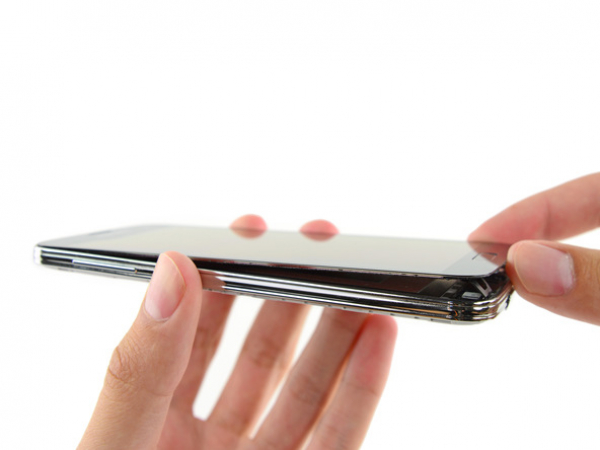

Vri plekteret for å løsne glasset fra telefonen.

Dersom det er vanskelig å ta av frontpanelet behøver du sannsynligvis å kutte limet litt mer.

Dersom det fortsatt er problemer med å fjerne frontpanelet, kan du prøve å fjerne limet fra kabelen til soft-knappen.

Disse kablene er tynne og skades lett. Det er derfor viktig at du bare forsiktig skraper av limet, og ikke klipper.

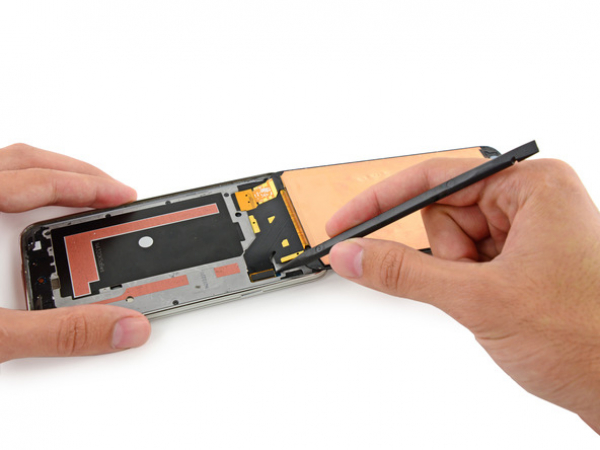

Skyv plekteret under skjermens knappikoner og løft knappekablene fra innsiden av frontpanelet.

Løft, men ikke fjern hjemknappens del av skjermenheten.

Frontpanelet må ikke tas helt av. Det er fortsatt festet til telefonen med en kontakt.

Hvis du planlegger å bruke hjemknappens flekskabel om igjen må du passe på å ikke å kutte kabelen fra hjemknappen. Limet kan rive kabelen og hjemknappen fra hverandre. Hvis dette skjer, vil hjemknappen fortsatt fungere, men ikke fingeravtrykkleseren.

Løft frontpanel-kabelen ut av kontakten på hovedkortet med den skarpe enden av en spudger.

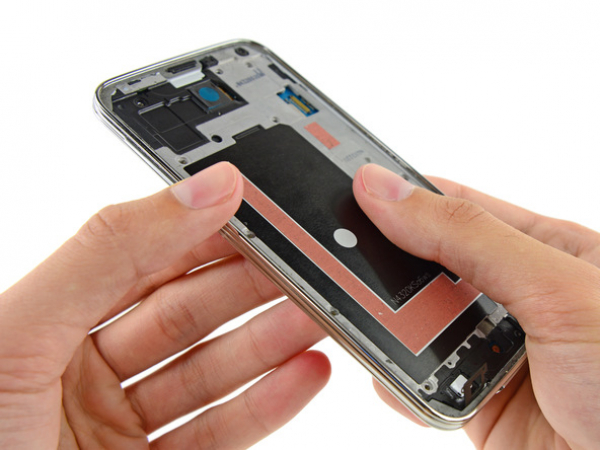

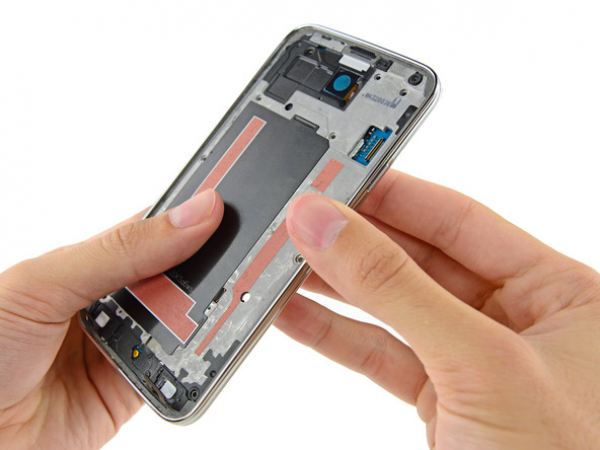

Ta frontpanelet av telefonen.

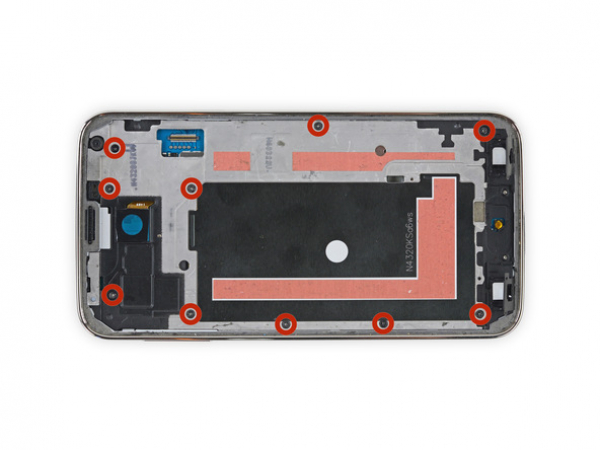

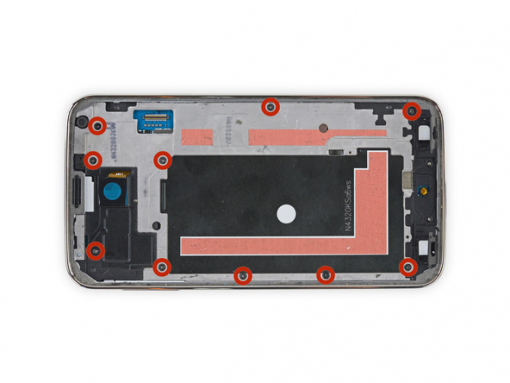

Fjern de ti 3.4 mm Phillips-skruene på skjermsiden av midtrammen.

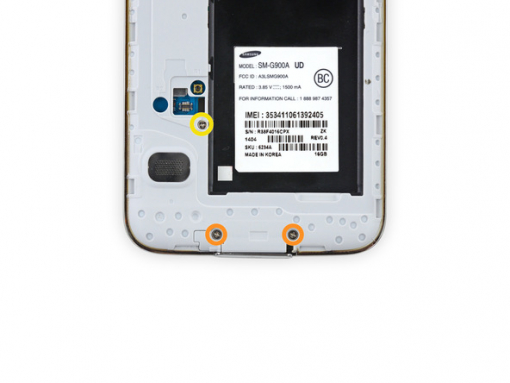

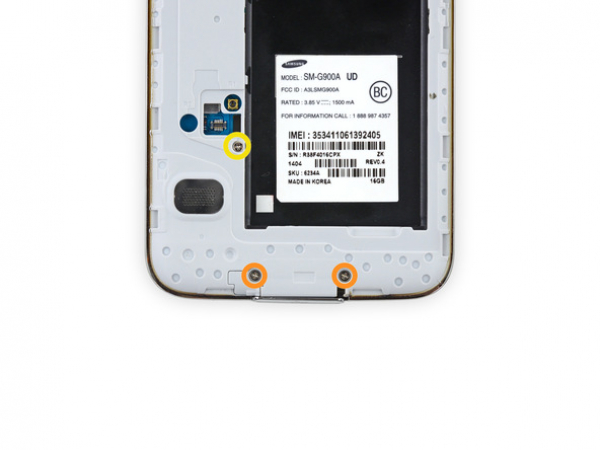

Det er tre skruer på batterisiden av midtrammen. Snu telefonen og fjern dem.

To 4,4 mm skruer i nærheten av USB-porten.

En 4,4 mm Phillips-skrue

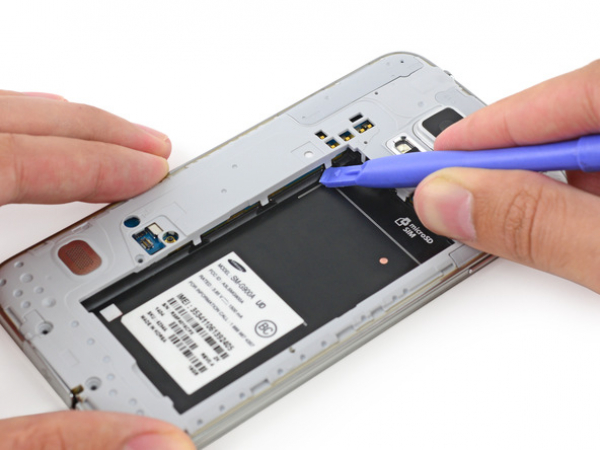

Flytt plaståpningsverktøyet langs den venstre indre siden av den indre rammen. På denne måte åpner du de tre hvite plastklemmene.

Midtrammen består av to halvdeler som sitter rundt hovedkortet.

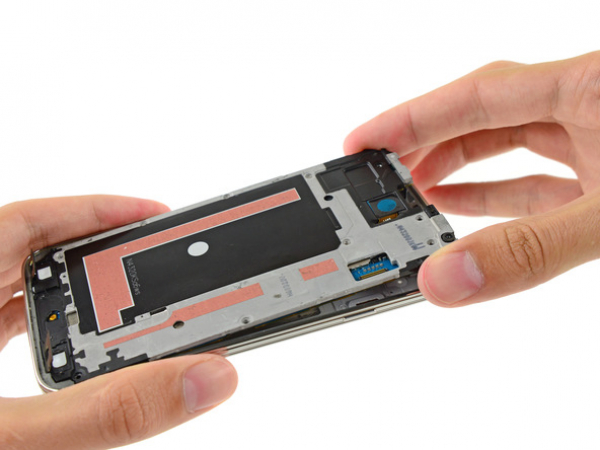

Trekk den sølvfargede ringens langsider forsiktig ut fra telefonen for å skille midtrammens to halvdeler.

Det kan være lettere å presse inn fra siden av batterirommet, men vær forsiktig så du ikke bøyer den indre halvdelen av midtrammen. Hovedkortet er montert på denne.

Gjør det samme på høyre side av rammen - trekk sidene bort fra den indre delen av midtrammen.

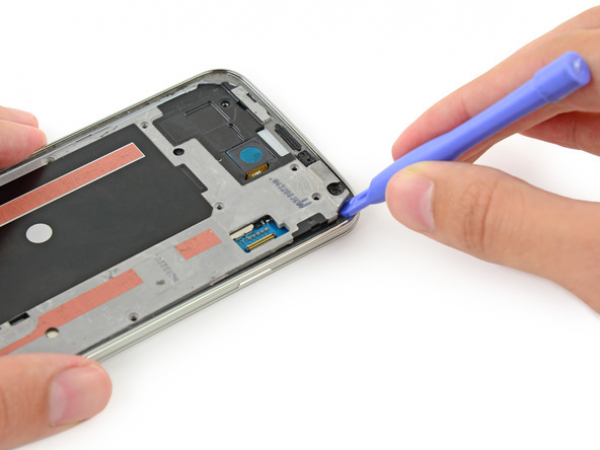

Løft alle eventuelle gjenværende hjørner ut av rammen med et plaståpningsverktøy.

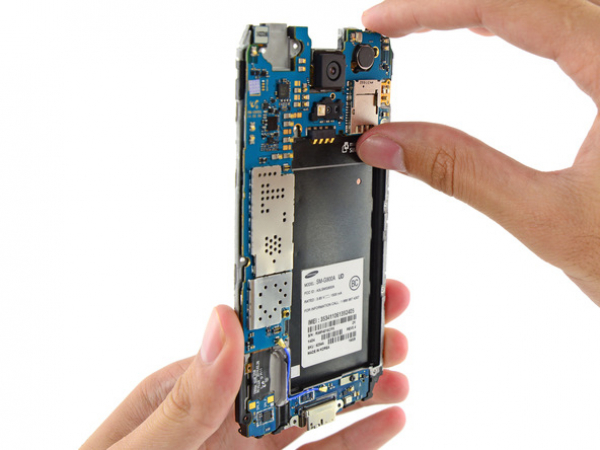

Ta indre midtramme / hovedkort forsiktig ut av den hvite innvendige midtramme.

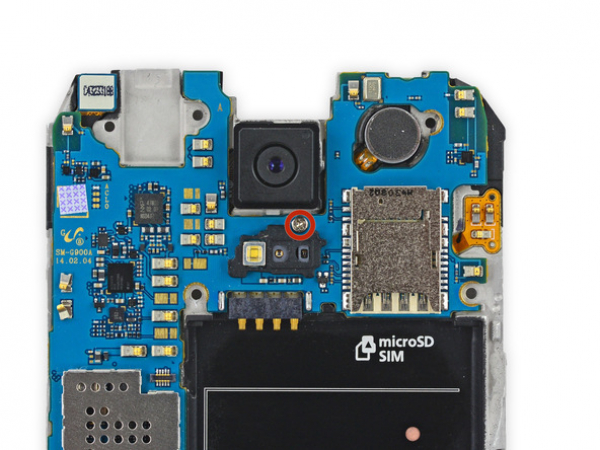

Fjern 3,0 mm Phillips-skruen som fester hovedkortet til midtrammen.

Ikke løsne hovedkortet fra midtrammen. Løft det bare tilstrekkelig opp slik at du får tilgang til kontaktene på baksiden.

Ikke fjern hovedkortet helt fra den indre midtrammen. Disse er fortsatt koblet sammen via datterkortkontakten.

Plasser hovedkortet på en ren og flat overflate. Bruk en hånd til å støtte den indre midtrammen, og den andre til å jobbe på hovedkortet.

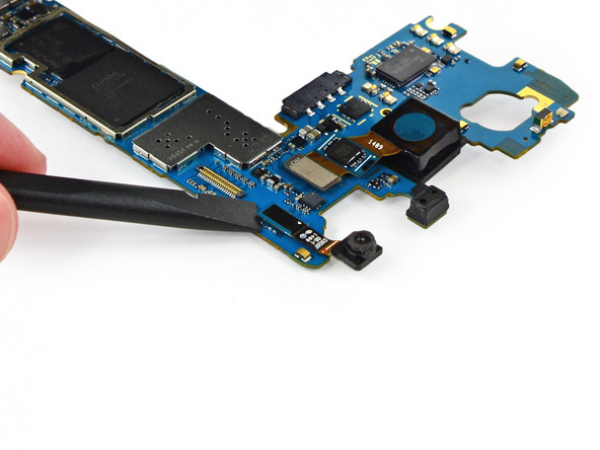

Løft frontkamerakoblingen ut av kontakten på hovedkortet ved hjelp av den flate enden av en spudger.

Bruk en pinsett til å fjerne frontkameraet fra hovedkortet.
