Hvordan bytte batteri på iPhone 3GS

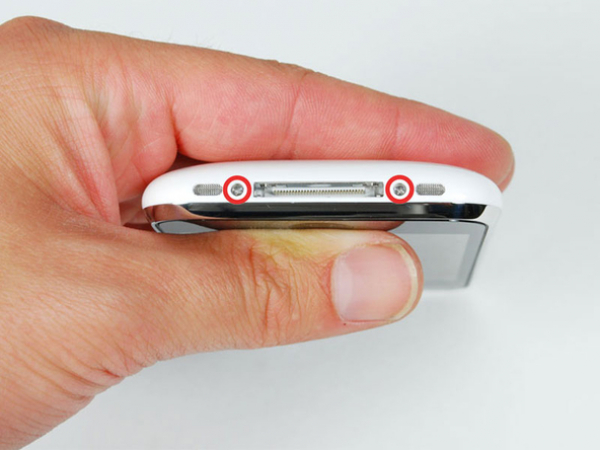

Fjern de to 3.7mm Phillips #00 skruene ved enden av dock-tilkoblingen av iPhone.

Fjern metallhåndtaket fra sugekoppen. Det er lettere og sikrere å gripe sugekoppens base istedenfor metallhåndtaket.

Vær svært forsiktig når du åpner iPhone slik at kablene ikke kuttes.

Det er en gummipakning mellom det sølvfargede frontdekslet og den svarte skjermen. Litt makt er nødvendig i dette trinnet for å skille iPhone-skjermen. Det kan hjelpe å flytte sugekoppen frem og tilbake for å fjerne skjermen.

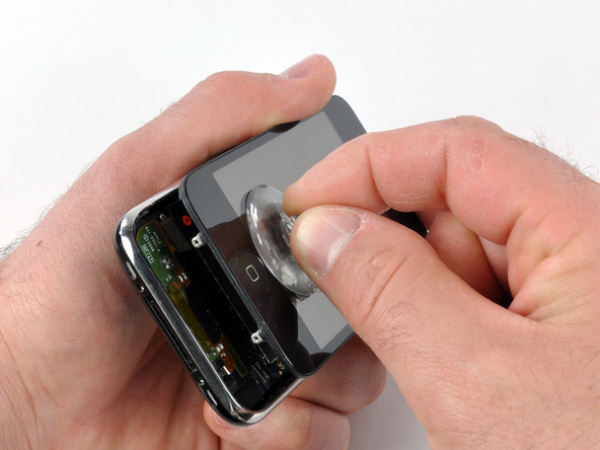

Bruk en liten sugekopp nær Hjem-knappen for å trekke opp den nederste delen av iPhone-skjermen.

Dersom skjermen er så skadet at sugekoppen ikke kan festes, kan man bruke et sterkt klebemiddel som for eksempel selvklebende tape eller plasttape.

Skjermen er fortsatt koblet til iPhone med flere kabler, så ikke prøv å fjerne den helt ennå.

Roter skjermen oppover til den er i en vinkel på omtrent 45 grader.

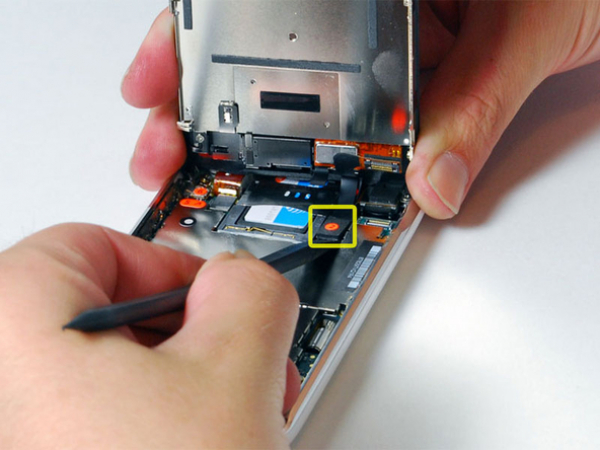

Fortsett å holde skjermen med en hånd, og bruk den andre hånden og en spudger til å koble den svarte båndkabelen merket "1". ( kabel 1 er for skjermen)

Sørg for å sette inn spudger fra venstre, som vist på bildet (UNDER BÅNDET). Hvis du prøver å lirke opp båndet fra høyre, kan du skade båndkontakten og skjermen må erstattes!

Alle kontaktene bortsett båndkontakten nevnt i trinn 6 skal frigjøres oppover.

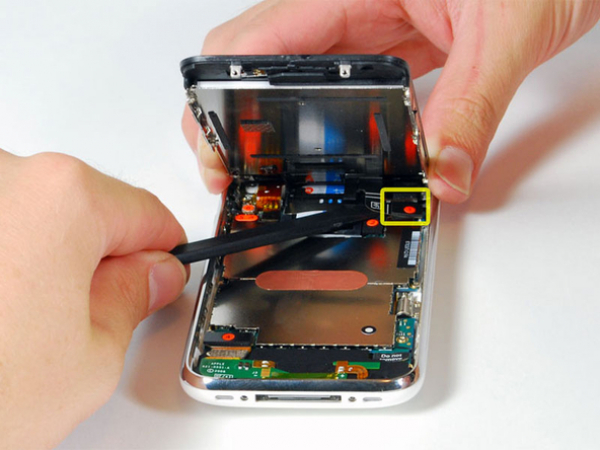

Roter skjermen opp til den er omtrent vertikal. Dette vil gi enklere tilgang for frakobling av de gjenværende kablene.

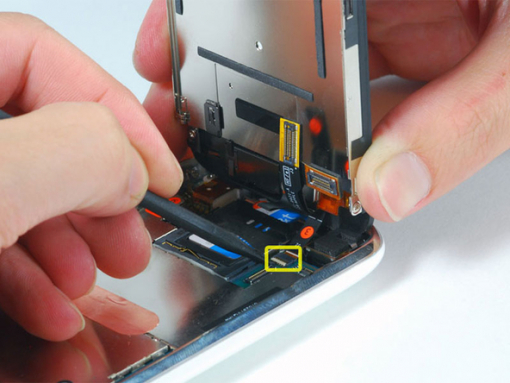

Bruk en spudger til å frakoble den svarte båndkabelen merket "2". (Kabel 2 er for et kapasitivt berøringspanel)

Vær oppmerksom på: Du kan finne noen ikke-amerikanske (kinesiske, europeiske) versjoner av 3G hvor flipp opp plastfliken ikke eksisterer. I dette tilfellet skal du skyve flatkabelen mot skjermen til den er fjernet. Når du monterer det, skal du trykke på båndet for å sette det tilbake i "båndkontakten".

Noen iPhone-modeller kan ha omvendte farger på kontakt "3" (Sort plastflik og hvit kontakt). Sørg for å vippe opp fliken ordentlig, ellers kan du skade kontakten.

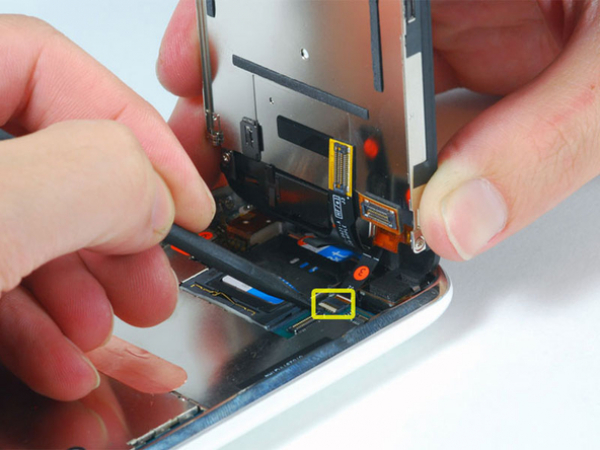

Bruk en spudger til å vippe opp den hvite plastfliken ved å holde flatkabelen "3" på plass. Den hvite fliken skal rotere opp 90 grader, ved å slippe båndkabelen.

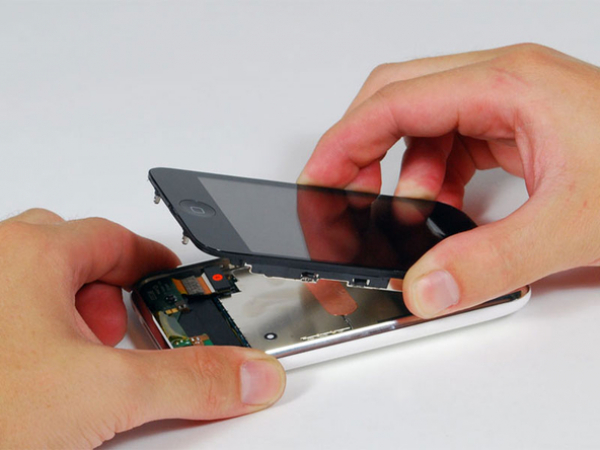

Trekk den svarte båndkabelen ut av kontakten, og fjern skjermen fra iPhone.

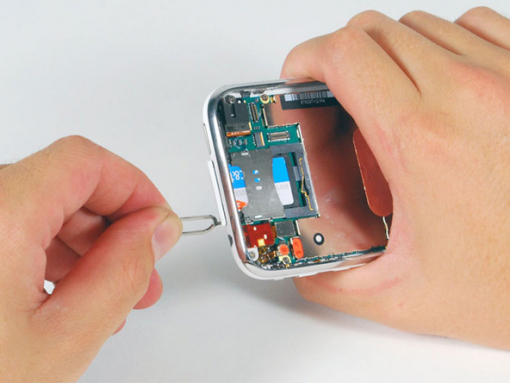

Sett inn et SIM-utmatingsverktøy (SIM kort pin) eller en binders inn i hullet ved siden av hodetelefonutgangen.

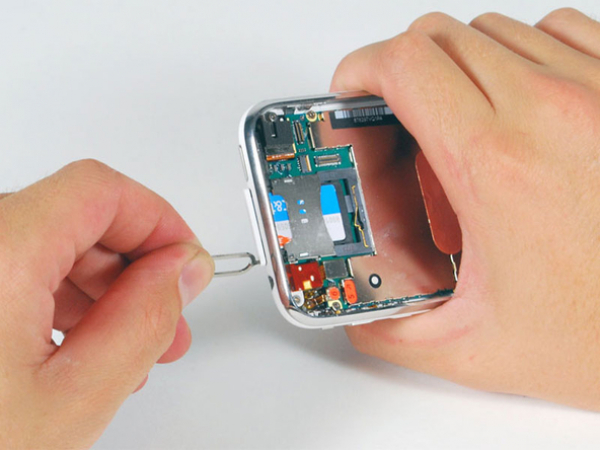

Trykk ned inntil SIM-kortskuffen spretter ut.

Grip SIM-kortskuffen og trekk den ut av iPhone.

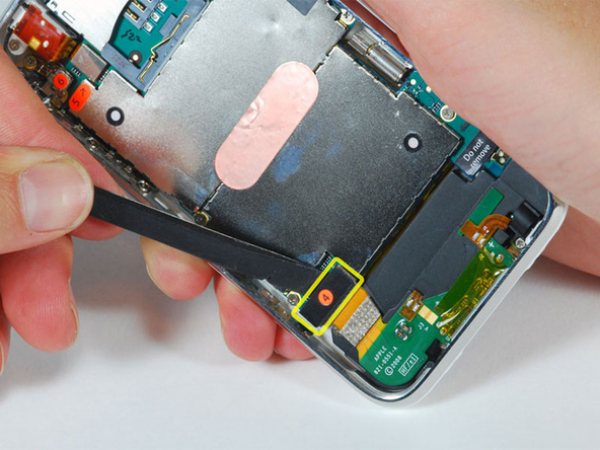

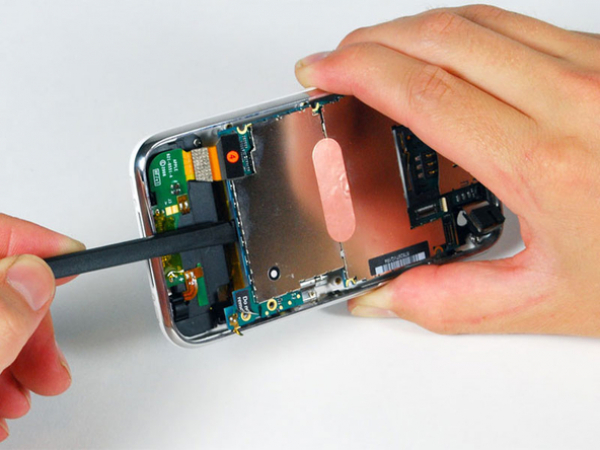

Bruk en spudger til å frakoble flatkabelen merket "4".

Bruk en spudger til å frakoble flatkabelen merket "5".

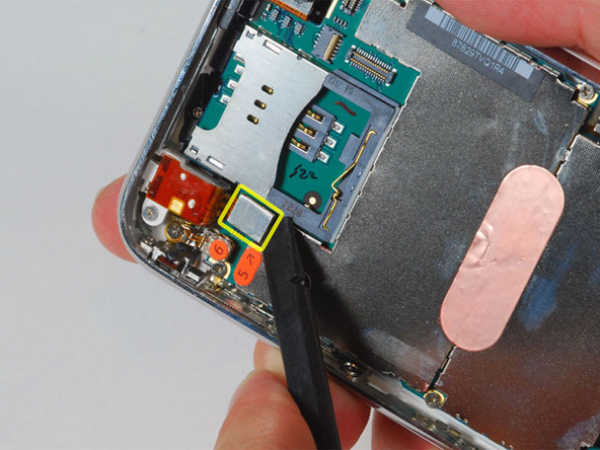

Bruk en spudger til å frakoble flatkabelen merket "6."

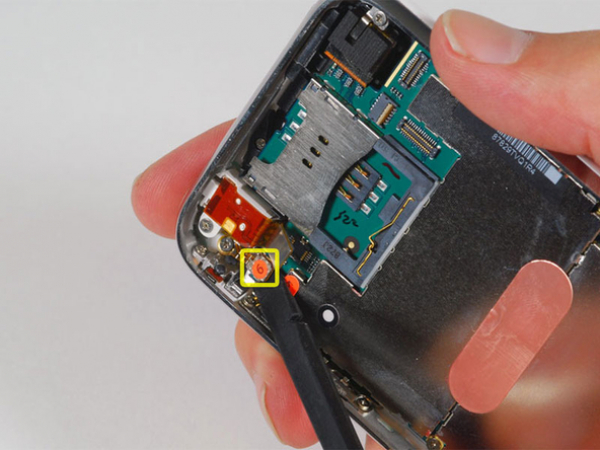

Hvis du har en iPhone 3GS, se det andre bildet og bruk en spudger til å frakoble flatkabelen merket "7".

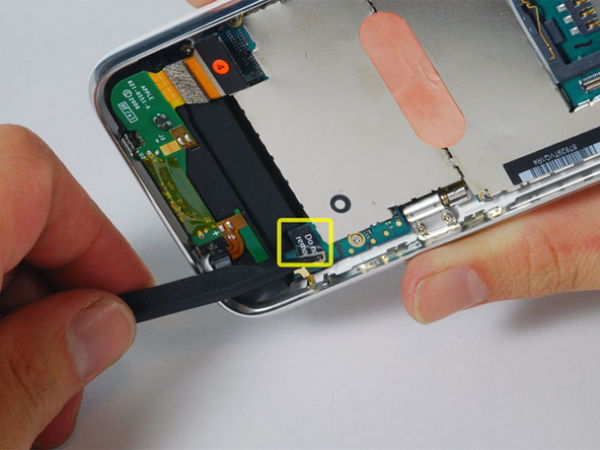

Fjern forsiktig det lille klistremerke merket "Do not remove."

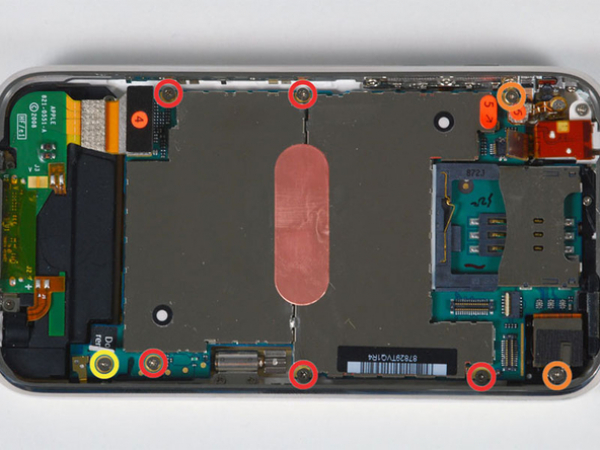

Fjern følgende åtte skruer:

Fem 2.3 mm Phillips # 00 skruer med delvise tråder som fester hovedkortet til bakdekslet.

To 2.3 mm Phillips # 00 skruer med fulle tråder som fester hovedkortet og kamera.

En 2.9 mm Phillips # 00 skrue fra under "Do not remove" klistremerke.

Informasjon for remontering:

Skruen som går ved siden av kameraet (en oransje uthevet skrue, nederst til høyre) har også en metallstrimmel som holder kameraet på plass.

Husk å sette denne strimmelen tilbake på plass før du setter inn 2.3 mm Phillips # 00 skruer med fulle tråd ved siden av kameraet

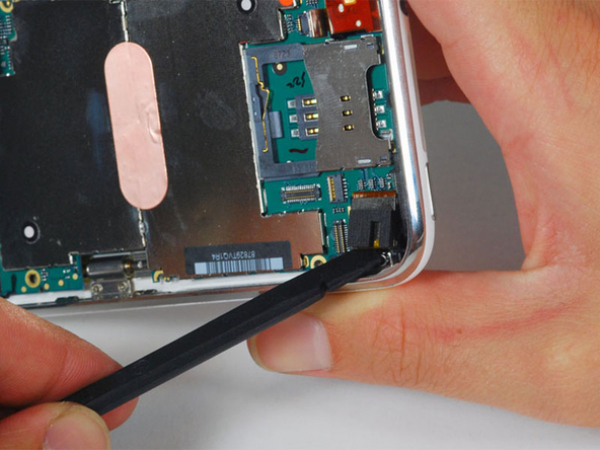

Bruk en spudger og lirk kameraet opp og ut av sitt hus i bakdekslet.

Kameraet kan ikke fjernes helt ennå fordi det er koblet til bunnen av hovedkortet.

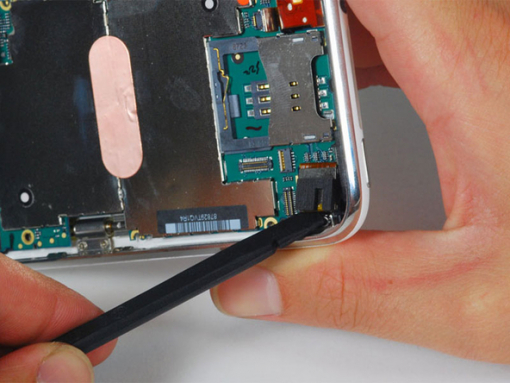

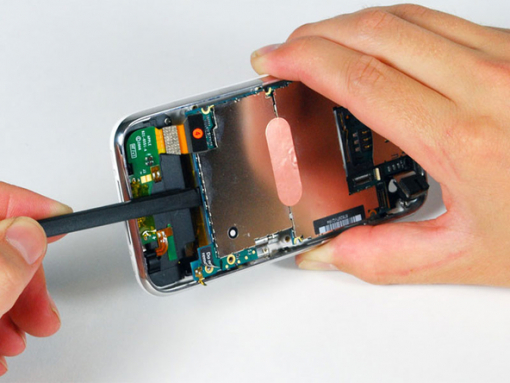

Bruk en spudger og lirk opp bunnen av hovedkortet nærmest docktilkoblingen.

Det er en liten gullfarget jordingsflik på hovedkortet ved siden av 'Do not remove klistremerket'. Vær svært forsiktig slik at dette ikke fester seg på siden av dekslet når du lirker opp hovedkortet. Dersom du har signalproblemer etter å ha fjernet hovedkortet, sjekk denne fliken.

Dersom kortet ikke kan løftes opp bør du dobbeltsjekke at alle skruene som fester hovedkortet har blitt fjernet.

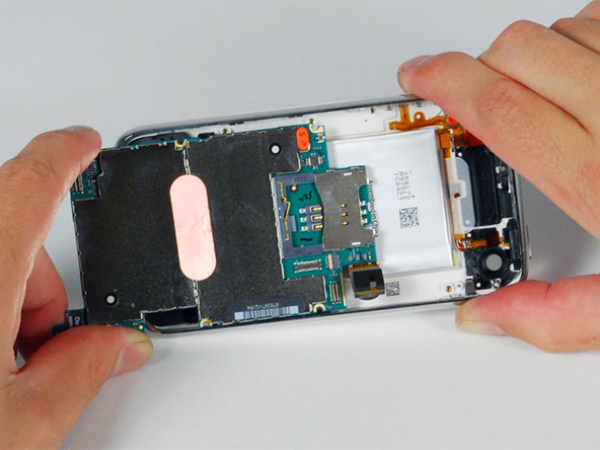

Dytt hovedkortet mot dock-tilkoblingen og ut av iPhone.

Når hovedkortet byttes etter å ha installert batteriet, skal kameraet festes til hovedkortet før det settes inn i dekslet. Sørg for å sette den øverste delen av hovedkortet (der SIM-skuffen er) på plass før resten av hovedkortet settes på plass. Dette er viktig fordi SIM-kortsporet noen ganger ikke kan justeres på plass. Når den øvre seksjonen er på plass, kan den nedre seksjonen settes på plass. Du vet at hovedkortet er riktig montert når SIM-skuffen er på linje med åpningen i iPhone-dekslet og kameramodulen sitter pent på plass.

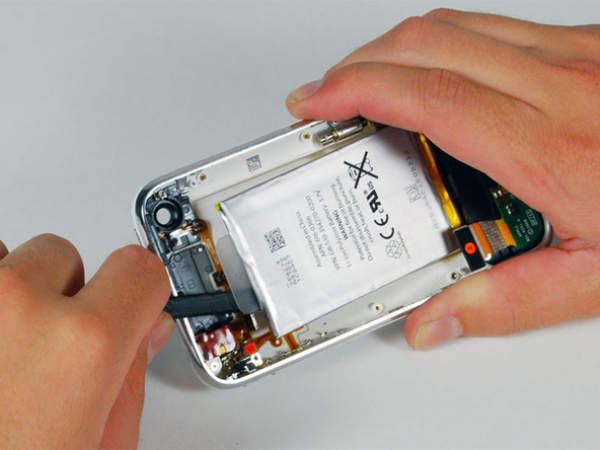

Bruk en spudger til å lirke batteriet opp fra bakdekslet. Batteriet er festet med en klebende strimmel rundt omkretsen av batteriet. For å hindre at batteriet bøyes under fjerningen, anbefaler vi mot å bruke bare plast pull-tab. * Merk: Å ta ut batteriet ikke er nødvendig for å erstatte GPS-antennen. Dette gir bare deg mer plass for å fjerne hodetelefonmonteringen (som også er unødvendig å fjerne).

iPhone-batteriet er festet til bakdekslet med et mildt klebemiddel. Dette limet kommer vanligvis ut festet til batteriet. Hvis det nye batteriet allerede har en selvklebende bakside, er alt klar. Hvis det nye batteriet ikke har en selvklebende bakside, må du overføre limet fra det gamle batteriet til det nye.

Du kan bruke en hårføner eller en varmepistol på sin laveste innstilling for å varme opp baksiden av dekslet. Dette vil bidra til å løsne limbåndet før du bruker en spudger til å separere batteriet fra bakdekslet.
