Installasjon av iPhone 5 skjermenhet

Før demontering av iPhone, vær sikker på at den er slått av.

Fjern de to 3,6 mm Pentalobe-skruene ved siden av Lightning-kontakten.

Fest en sugekopp til skjermen, like ovenfor hjemmeknappen

Pass på at sugekoppen er festet skikkelig til skjermen.

Kontroller at sugekoppen er godt festet til frontpanelet

Mens du holder iPhone nede med én hånd, trekk opp sugekoppen til å svakt skille frontpanelet fra bakdekselet

Ikke skynd deg og bruk fast, konstant kraft. Skjermenheten har en mye tettere passform enn de fleste enheter.

Med et plast åpningsverktøy, begynn å forsiktig lirke bakdekselet ned, bort fra skjermenheten, mens du trekker opp med sugekoppen.

Det er flere klips som fester frontdekselet til bakdekselet, så du må kanskje bruke en kombinasjon av sugekoppen og plaståpningsverktøyet for å frigjøre frontdekselet.

Fortsett å lirke opp rundt sidene av frontdekselet, ved å frakoble klipsene langs venstre og høyre side.

Så snart klipsene har sluppet taket på bunnen og sidene av frontdekselet, trekk bunnen av skjermenheten fra bakdekselet.

Ikke prøv å fjerne frontdekselet fra bakdekselet i helt, da det er flere båndkabler som fortsatt sitter på toppen av iPhone.

Løft og roter frontdekselet opp til ca 90 grader fra bakdekselet.

Følgende skruer fester frondekslets kabler til hovedkortet:

To 1,2 mm Phillips skruer

En 1,6 mm Phillips skrue

Fjern frontdekslet fra hovedkortet.

Bruk et plaståpningsverktøy for å koble de tre kablene fra frontedekslet:

Frontkamera og sensorkabel

digitizer-kabel

LCD-kabel

Ved montering av telefonen, kan LCD-kabelen løsne kontakten. Dette kan føre til hvite linjer, eller at ingenting i det hele tatt vises når du skrur telefonen på igjen. Hvis det skjer, kan du koble fra kabelen og skru telefonen på igjen. Den beste måten å tilføre strøm til telefonen på, er å koble batteriet fra og til.

Fjern frontdekselet fra bakdekselet.

Fjern de to skruene som fester frontkamera-brakett til skjermenheten.

En 4,1 mm Phillips skrue

En 2,2 mm Phillips skrue

Fjern ørehøyttaler-brakett fra skjermenheten.

Fjern ørehøyttaleren fra iPhone.

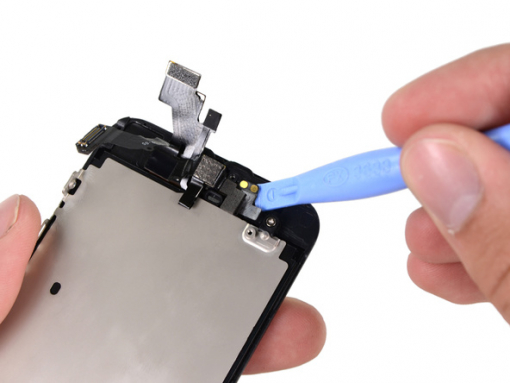

Start under ørehøyttalerkontaktene ved å bruke et plaståpningsverktøy eller tuppen av en spudger til å lirke frontkameraets kabel ut av skjermenheten.

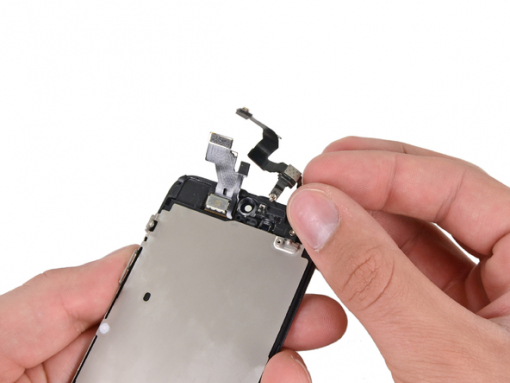

Fjern frontkameraet og bakmikrofonen.

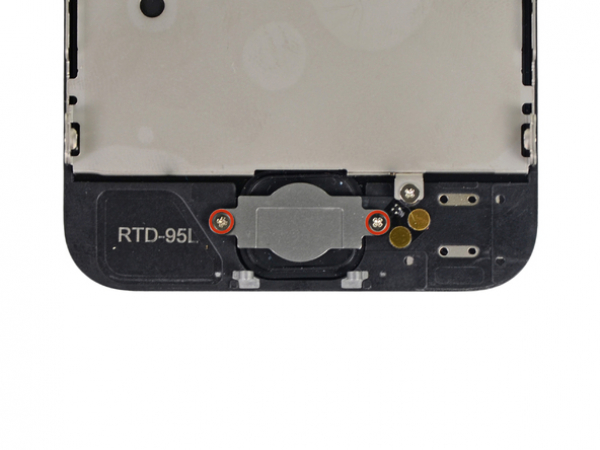

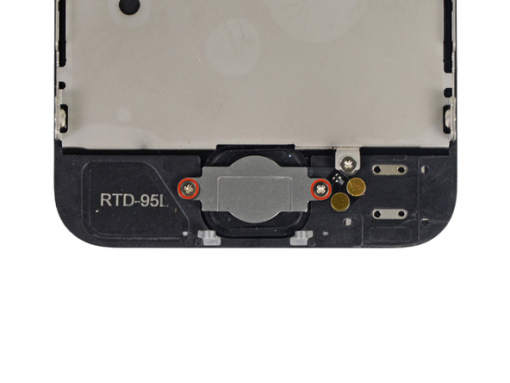

Fjern de to 1,3 mm-skruene som fester hjemmeknappen til skjermen

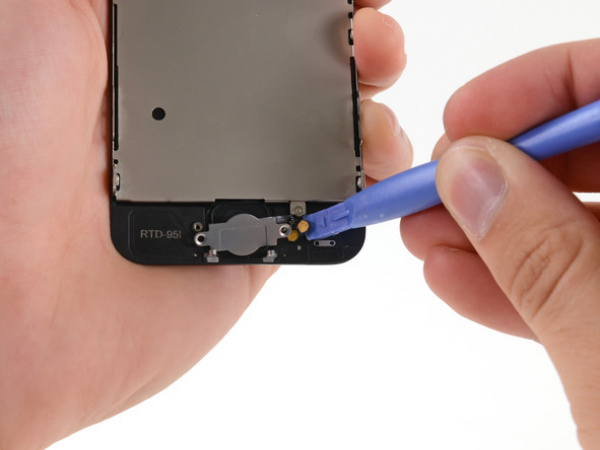

Bruk et plaståpningsverktøy for å lirke kanten av hjemmeknappens flatkabel opp fra skjermen.

Begynn under kontaktpunktene på høyre og arbeid mot venstre.

Å gå fra venstre til høyre kan ødelegge flatkabelen fordi kontaktene er godt festet til frontdekslet.

Hvis du har et problem med å skyte åpningsverktøy under kontaktpunktene, snu verktøyet rundt og trykk forsiktig mot høyre side av pluggene for å løsne limet, og prøv igjen.

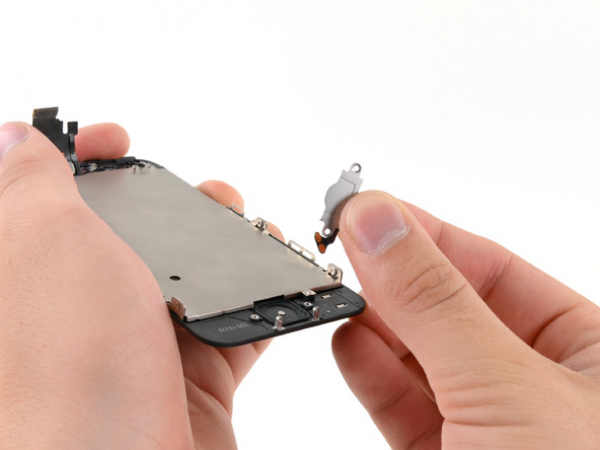

Fjern hjemeknappens flatkabel fra skjermenheten.

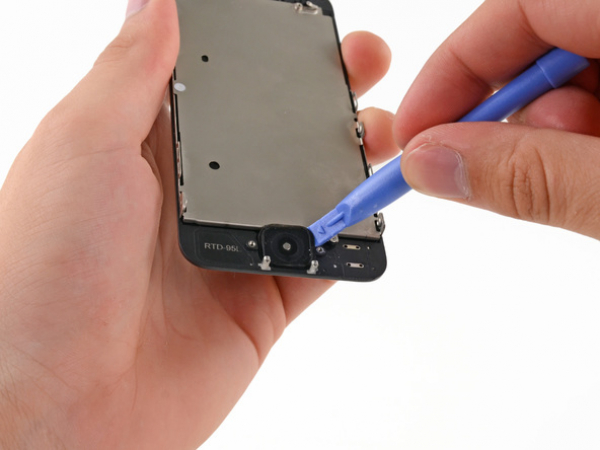

Bruk et åpningsverktøy for å lirke opp hjemeknappen fra skjermenheten.

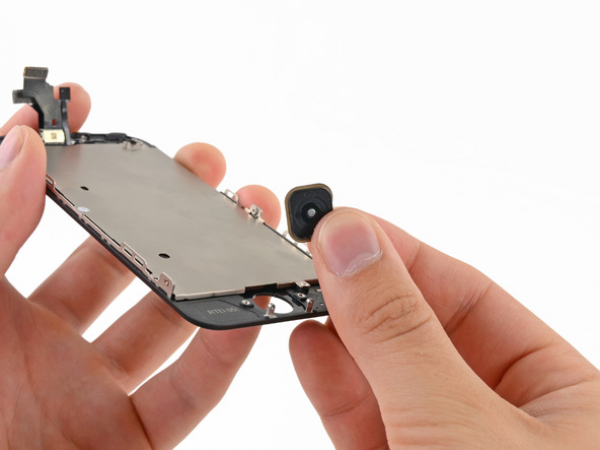

Fjern hjemknappen fra skjermenheten.

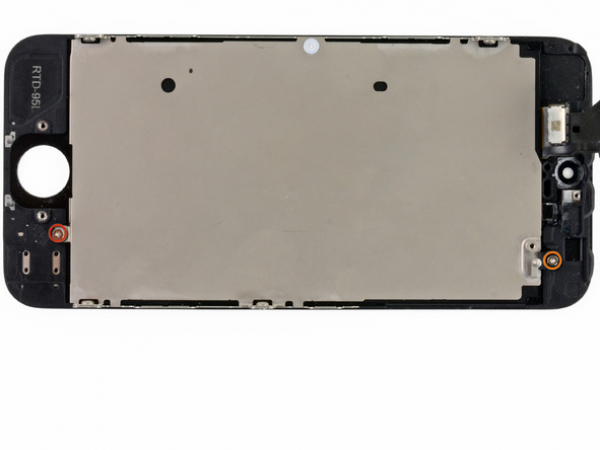

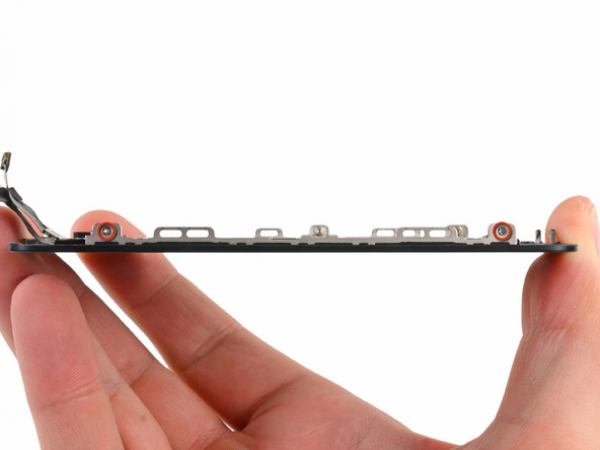

Fjern to 1,2 mm Phillips skruer fra hver side av LCD-skjermen (fire totalt).

Fjern de to skruene som fester LCD-skjoldplaten til skjermenheten:

En 1,4 mm Phillips skrue

En 2,6 mm Phillips skrue

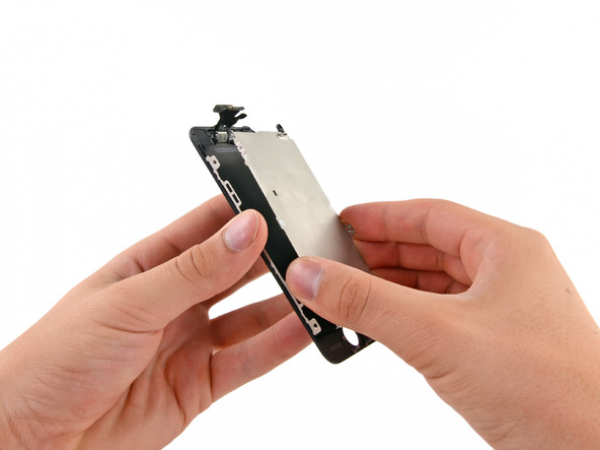

Fjern LCD-skjoldplaten fra skjermenheten.

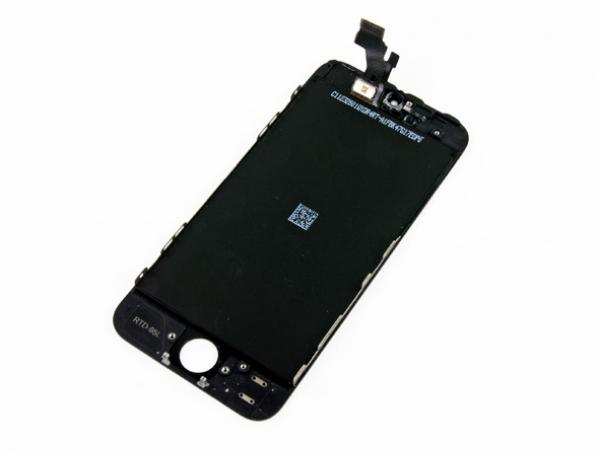

Den nakne skjermenheten gjenstår.

For montering, sørg for å overføre over LCD-skjold, hjemmeknapp, frontkamera , og ørehøyttaler til den nye delen.
