iPhone XR skjermbytte
Steg 1 - Før Du Begynner
Før du starter reparasjonen, må du lade ut batteriet under 25%.
Et ladet Li-Ion-batteri kan begynne å brenne og eksplodere hvis det punkteres.
Advarsel:
Hvis batteriet er hovnet, må du være forsiktig.
Ikke varm opp telefonen. Du kan bruke isopropylalkohol rundt kantene for å svekke limet.
Bruk øyevern og håndbeskyttelse når du arbeider med hovne batterier.
Steg 2 - Pentalobe Skruer
Tilbake til toppen

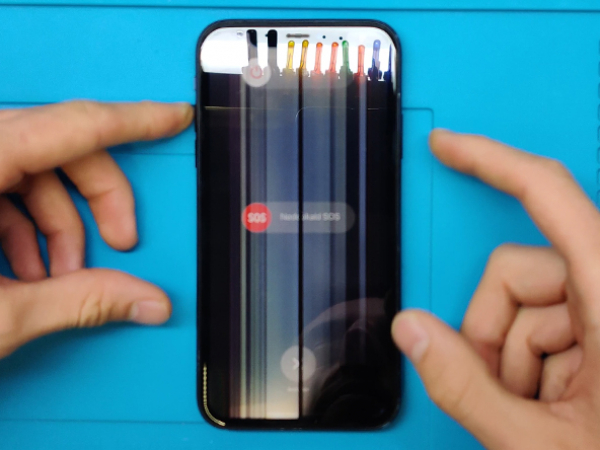

Slå av iPhone.
Fjern de to 6,7 mm pentalobe-skruene som ligger ved underkanten av iPhone.
MERK:
Hvis du åpner mobilskjermen, skal du kompromittere dens vanntette evner.
Forsikre deg om at du har erstatningslim klar før du fortsetter.
Ellers unngå væske hvis du setter sammen iPhone uten å bytte ut tetningene.
Steg 3 - Teiping Over Skjermen
Tilbake til toppen

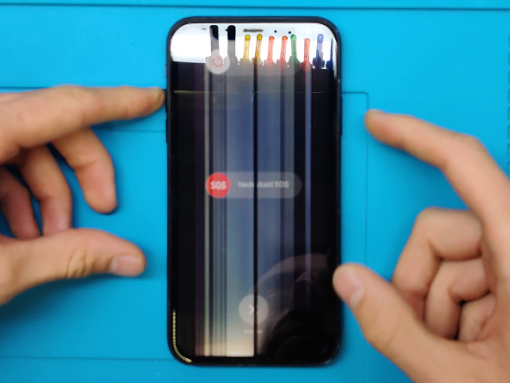

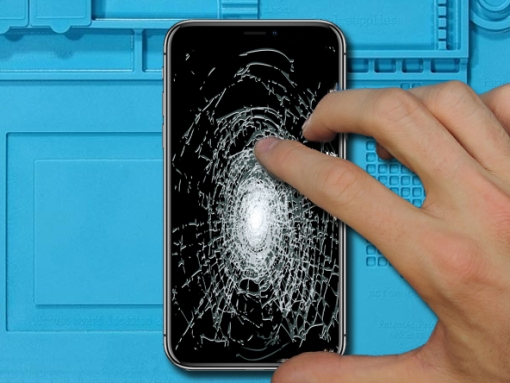

Hvis skjermen er sprukket, må du sørge for å unngå ytterligere skade ved å teipe over glasset.
Legg overlappende strimler med gjennomsiktig teip over hele iPhone skjermen.
Dette holder glasset sammen og gir integritet når du lirker skjermen.
MERK:
Hvis skjermen på iPhone ikke er knust, kan du hoppe over steget 3.
Steg 4 - Åpningsprosedyre
Tilbake til toppen

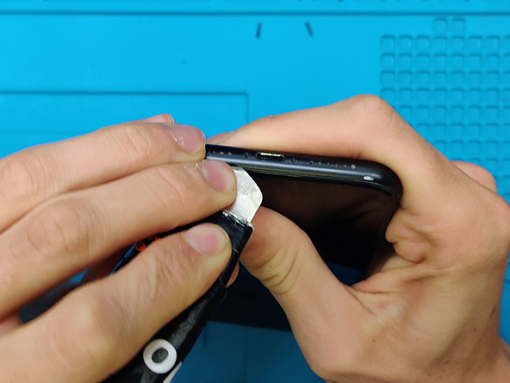

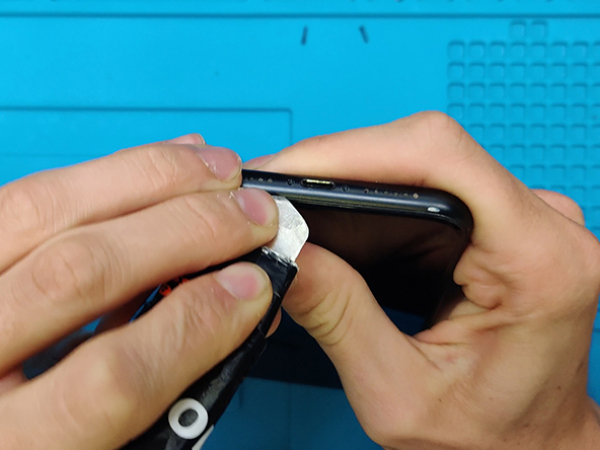

Skyv spudgeren langs kantene på iPhone fra bunnen.
Drei spudgeren for å utvide gapet mellom skjermen og bakdekselet.
Ikke begynn å lirke lengden på telefonens overkant, da du kan skade plastklemmene som fester skjermen.
Trekk skjermenheten bort fra telefonens overkant for å løsne klipsene som holder bakdekselet.
Åpne iPhone ved å svinge skjermen opp fra venstre side, som baksiden på en bok.
Prøv å ikke separere skjermen helt ennå, ettersom flere følsomme kabler fortsatt er koblet til iPhones hovedkort.
Advarsel:
Ikke løft skjermen mer enn 10 °, da det er kabler langs høyre kant av enheten som kobler skjermen til hovedkortet.
Steg 5 - Koble Fra Batteri Og LCD-skjerm I
Tilbake til toppen

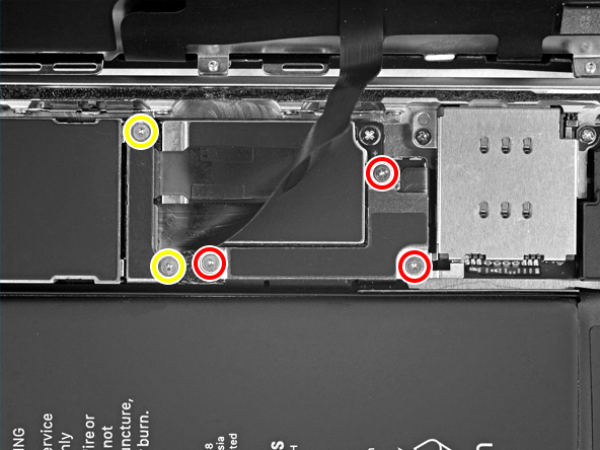

Fjern de fem skruene som sikrer partiet med hovedkortet.
3x 1.2 mm Y000
1x 1.3 mm Phillips #000
1x 1.5 mm Phillips #000
MERK:
Hold øye med hver skrue slik at du kan sette dem tilbake der de kom fra, for å unngå å skade iPhone.
Steg 6 - Koble Fra Batteriet Og LCD-Skjermen II
Tilbake til toppen
Fjern de to koblingsbraketten forsiktig.

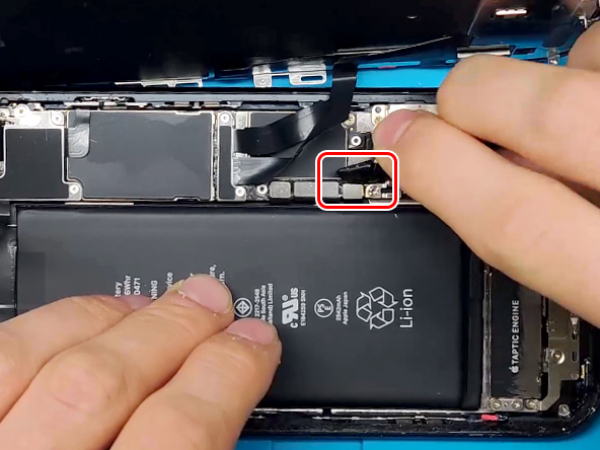

Bruk spissen av en spudger for å løfte batterikontakten ut av kontakten.
Bøy kontaktekabelen litt for å forhindre at den kommer i kontakt med kontakten og gir effekt til mobiltelefonen.
Bruk spissen av spudgeren til å lirke opp kabelkontakten.
Advarsel:
Når du kobler til disse kablene, trykker du ned på den ene enden av kontakten til den klikker på plass, og gjør det samme på den andre enden.
Ikke trykk ned på midten. Hvis kontakten er feiljustert, kan pinnene bøyes.
MERK:
Hvis du har en blank skjerm, hvite streker eller delvis eller fullstendig tap av berøringsrespons, kan du prøve å koble fra og koble til begge disse kablene og sørge for at de er riktig plassert.
Steg 7 - Koble Fra Batteriet Og LCD-Skjermen III
Tilbake til toppen
Fjern de fem skruene på kontaktbraketten på logikkortet:
En 1,3 mm Phillips # 000 skrue
En 1,5 mm Phillips # 000 skrue
Tre 1,2 mm Y000 skruer
Fjern braketten
Bruk spissen av en spudger for å lirke den frontsensor-kontakten opp fra kontakten.
Fjern skjermenheten.
Steg 8 - Sensorenhet Og Hodetelefon I
Tilbake til toppen
Fjern de fire skruene som fester sensorenheten og høyttaleren på baksiden av skjermen:
2x 1,6 mm Phillips skruer
1x 2,3 mm Phillips skrue
1x 1,2 mm Y000 skrue

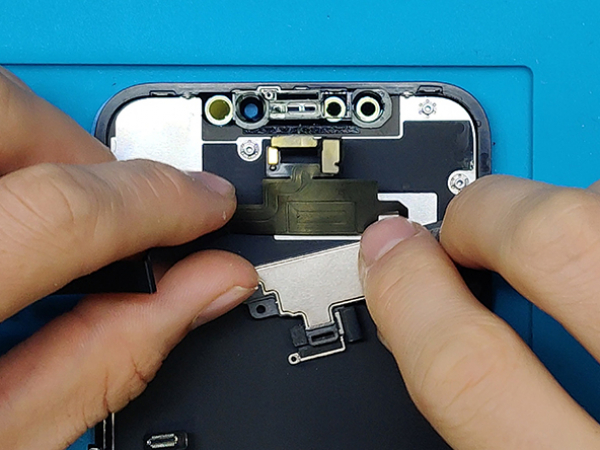

Bruk en spudger til å lirke forsiktig under toppkanten av enheten, og snu den ned og bort fra toppkanten av skjermen.
Steg 9 - Sensorenhet Og Hodetelefon II
Tilbake til toppen

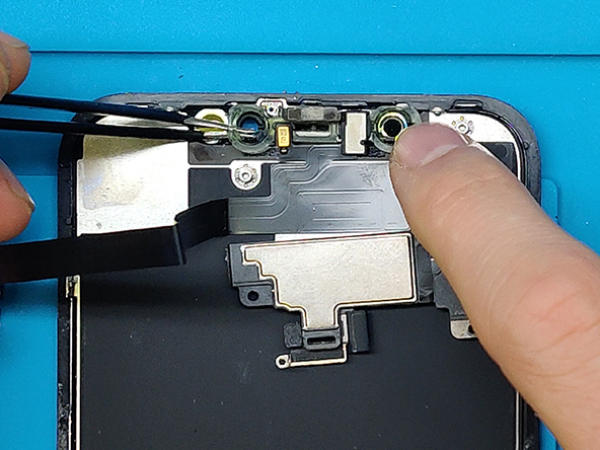

Arbeid fra venstre mot høyre, skyv åpningsverktøyet under nærhetssensoren og lysmodulen.
Vipp og løft forsiktig for å separere modulen fra hullet i frontpanelet.
Fjern hodesettet og sensorenheten.
MERK:
Hvis den omgivende sensoren fulgte med den hvite diffusor-striper, må du sørge for å separere den fra stripen med passende verktøy.
Advarsel:
Omgivelsessensor er festet til resten av sensorenheten via en veldig tynn flexkabel. Vær forsiktig så du ikke skader kabelen.
Steg 10 - Metallskjold
Tilbake til toppen
MERK:
Den nye LCD-skjermen vi bruker til denne reparasjonen kommer uten skjold. Du må overføre den fra den gamle.
På baksiden av skjermen er det et metallskjold.

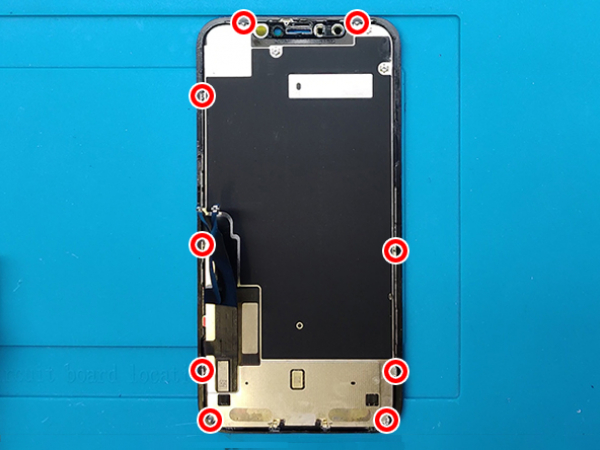

Fjern de 9 skruene fra LCD-klemmene.
Flex-kabelen på siden er festet til metallskjoldet.
Du må rive flexkabelen fra skjoldet.
Løft nå skjoldet fra toppen og vri det litt slik at det løsner fra LCD-panelet.
Steg 11 - Ny LCD I
Tilbake til toppen

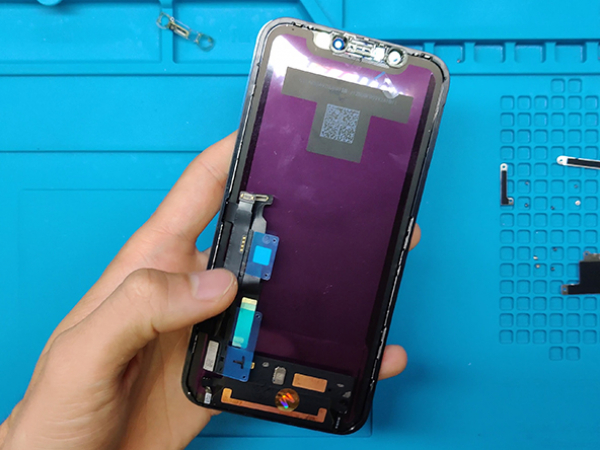

Det finnes en trekkfliken nederst til venstre på den nye LCD-skjermen.
Trykk på kontaktene med fingrene som vist på bildene.
Trekk på tappen for å fjerne limstrimlen.
Fjern beskyttelsesfilmen fra baksiden av skjermen.
Skyv bunnkabelen gjennom åpningen i metallskjoldet.
Vri sideflexkablene bort fra LCD-skjermen.
Steg 12 - Ny LCD II
Tilbake til toppen

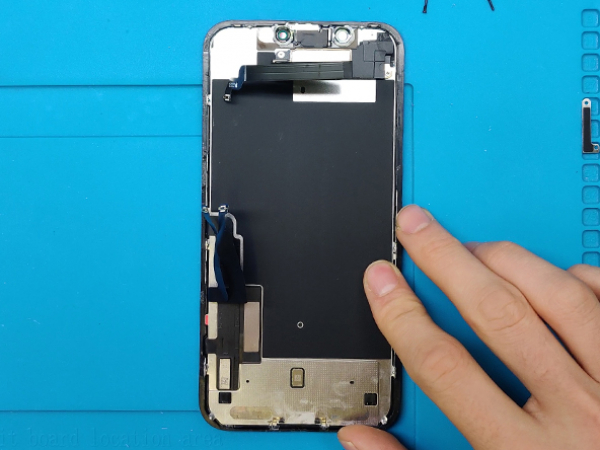

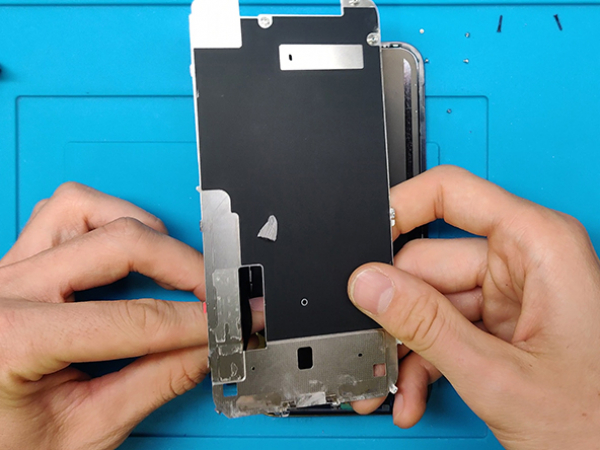

Installer nytt metallskjold med start fra bunnklemmene.
Sørg for at alt sitter rett.
Fjern beskyttelsesfolien fra sideflexkabelen for å fjerne limet.
Fest nå kabelen til metallskjoldet.
Installer de 9 skruene du fjernet fra den gamle LCD-skjermen, og fest dem for å beskytte den nye LCD-skjermen.
Steg 13 - Nå I Omvendt Rekkefølge
Tilbake til toppen
Fra dette punktet kan du reversere steg 9 til 1.
Installer sensorenheten og hodesettet.
Koble sensorkabelkontaktene til batteriet.
Nå kan du teste den nye skjermen.
Hvis alt fungerer som det skal, kan du fullføre arbeidet.
