Bytteveiledning til LG V30 Sin Skjerm og A/D-omformer

Skru av strømmen

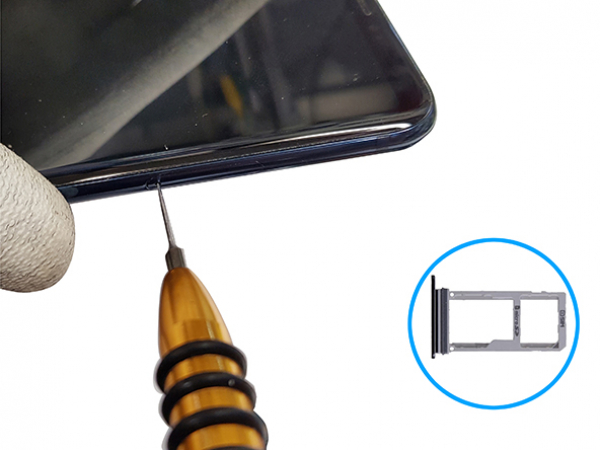

Skyv ut SIM-kortluken

Advarsel: Inden du begynder reparationen, så aflad LG V30 batteriet til under 25%. Batteriet kan antænde og eksplodere, hvis det tilfældigt punkteres.

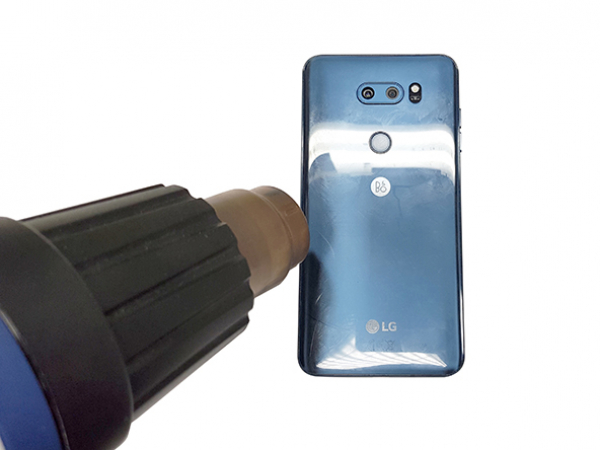

Bruk varme på kantene på det bakre panelet til å myke opp limet som fastholder det

Sett 2 plektere inn i sprekken

Skyv plekterne langs kantene i motsatte retninger for å bryte opp limet

Adskill det bakre dekselet fra resten av enheten

Advarsel: Vær forsiktig med varmepistolen, du kan overopphete hovedkortet eller batteriet.

Skru løs de 10 skruene som fastholder plasthuset

Fjern høyttaleren

Fjern den trådløse lademottakeren

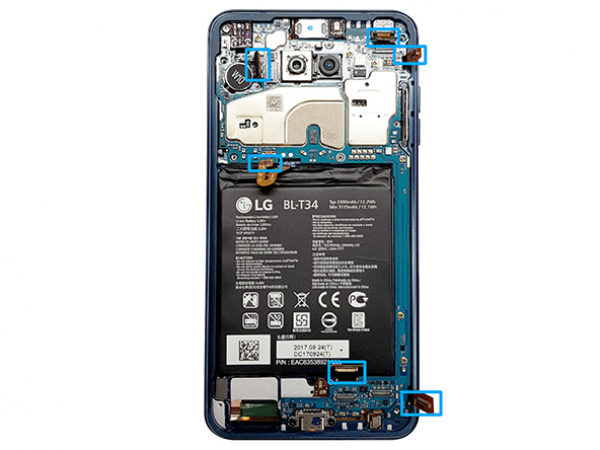

Koble løs batteriets flekskabel

Koble løs hovedkameraets flekskabel

Koble løs A/D-omformerens flekskabel

Koble løs frontkameraets flekskabel

Koble løs skjermens flekskabel

Koble løs ladeportens flekskabel

Advarsel: Batteriet bør alltid kobles ut først. Bruk kun plastverktøy for å koble løs batteriet.

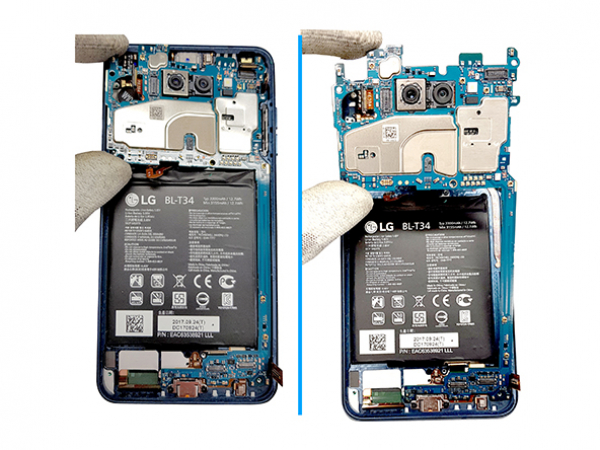

Fjern hovedkortet fra monteringen av frontpanelet

Brekk opp hovedkortet forsiktig med kilen av nylon for å frigjøre det fra klemmene som fastholder det

Advarsel: Du bør utvise forsiktighet og begynne å ta ut hovedkortet fra toppen, vær forsiktig, det trykte kretskortet er skjørt og kan bli ødelagt.

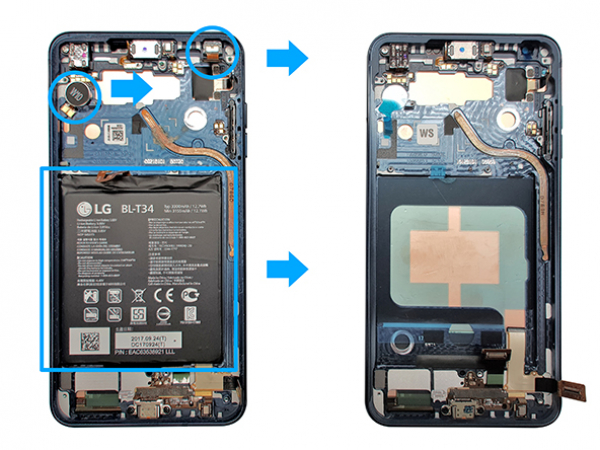

Ta ut batteriet ved å brekke det opp forsiktig

Ta ut vibrasjonsmotoren

Ta ut frontkameramodulen

Sett batteriet inn i den nye monteringen av frontpanelet

Sett vibrasjonsmotoren inn i den nye monteringen av frontpanelet

Sett frontkameramodulen inn i den nye monteringen av frontpanelet

Info: I denne monteringen til frontpanelet er høretelefonen, mikrofonen og ladeporten allerede montert.

Advarsel: Vær forsiktig, så du ikke stikker hull på batteriet når du tar det ut. Prøv også å ikke skade viktige deler idet du overfører dem til den nye monteringen.

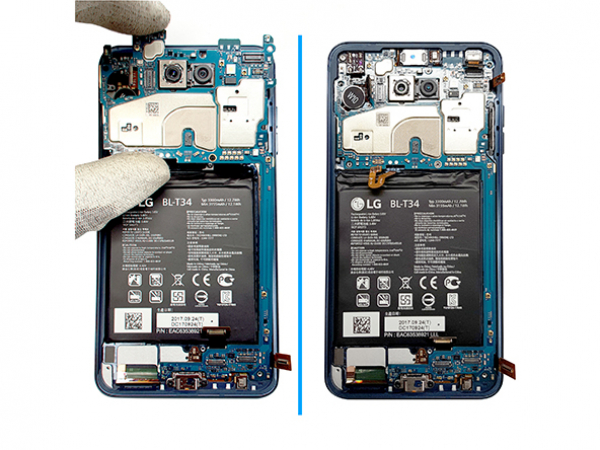

Plasser hovedkortet i den nye monteringen til frontpanelet

Bruk kilen av nylon til å trykke hovedkortet forsiktig mot stiftene i monteringen

Advarsel: Vær forsigtig - du bør begynde at indsætte bundkortet nederst, og vær forsigtig - for PCB kortene er skrøbelige og kan knække. Brug aldrig metalværktøj på bundkortet. Brug kun antistatisk plastikværktøj

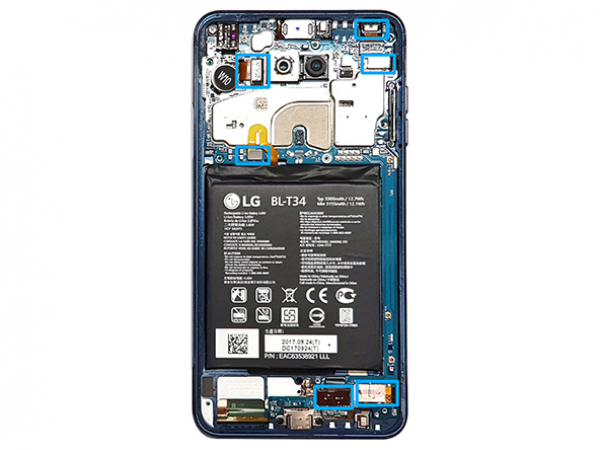

Koble til skjermens flekskabel

Koble til ladeportens flekskabel

Koble til frontkameraets flekskabel

Koble til A/D-omformerens flekskabel

Koble til hovedkameraets flekskabel

Koble til batteriets flekskabel

Info: Koble til flekskablene i motsatt rekkefølge av da du koblet dem løs.

Advarsel: Batteriet bør alltid kobles til til slutt. Bruk kun verktøy av plast til å koble til batteriet.

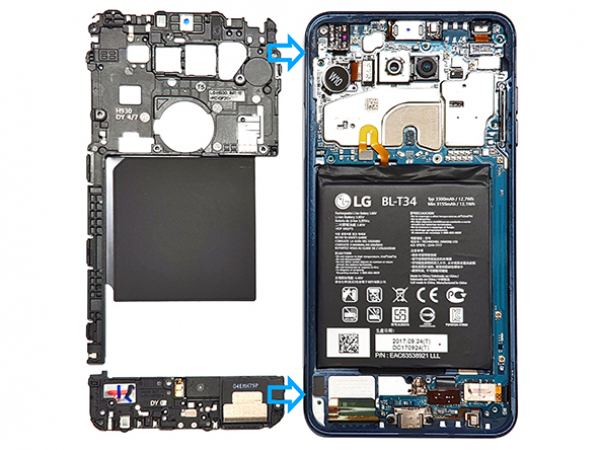

Plasser plastdekselet i midten med den trådløse lademodulen øverst på hovedkortet og trykk forsiktig rundt kantene for å feste det

Plasser høyttaleren på hovedkortets nedre del

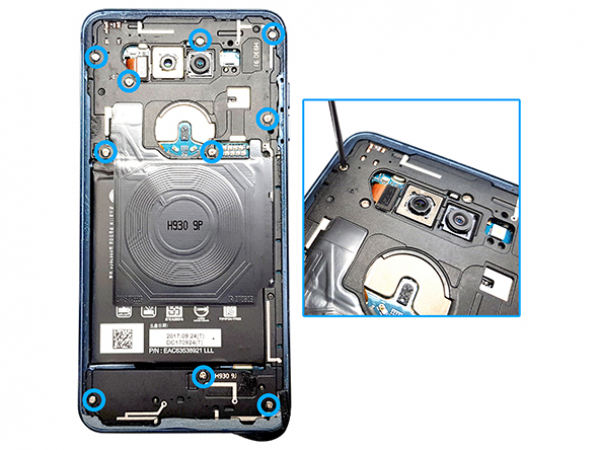

Etter at du har sørget for at alt er på plass, skal du feste alt med de 10 Phillips-hode skruene

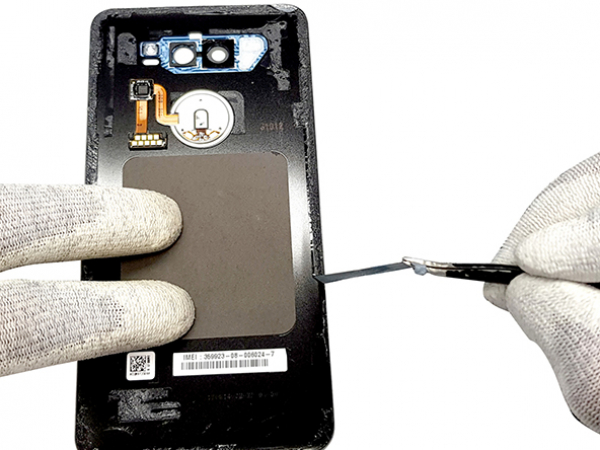

Fjern gamle limrester fra det bakre dekselet

Rengjør det bakre dekselet før du setter det sammen igjen

Påfør litt B-7000 lim på kantene av metallrammen

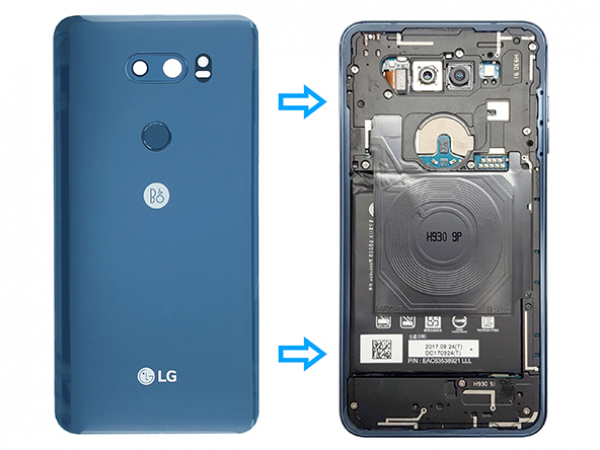

Plasser det bakre dekselet øverst på rammen

Sett på noen klemmer for å sørge for en bedre klebing, fjern dem etter at limet har tørke

Info: La limet tørke i opptil 48 timer, herdetiden øker ved lavere temperaturer og minsker ved høyere temperaturer.

Advarsel: B-7000 stivner ved løsemiddelets fordamping og danner et øyeblikkelig feste som er vanskelig å omplassere etter at begge overflatene med limbelegg er plassert i kontakt med hverandre og når man har utøvd et tilstrekkelig trykk for å etablere en fullstendig kontakt.

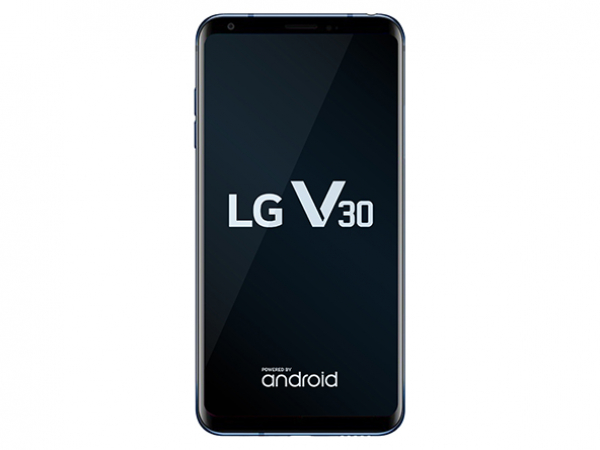

Skru på LG V30 for å teste skjermen

Reparasjonen er utført med hell
