Montering av iPhone 4S bakkamera
Steg 1 - Bakdeksel
Før demontering av din iPhone, vær sikker på at den er slått av.
Fjern de to 3,6 mm Pentalobe-skruene ved siden av dock-kontakten.
Under montering, anbefaler vi at du bytter ut 5-punkts skruer med tilsvarende Phillips-skruer.
Den medfølgende 5-punkts skrutrekkeren bør bare brukes én gang, fordi den kan ødelegge skruene.
Steg 3
Trekk bakdekselet bort fra baksiden av iPhone. Vær forsiktig slik at du ikke skader plastklipsene festet til baksiden
Fjern bakdekselet fra iPhone.
Steg 4 - IPhone 4S Skjermbytte Og Reparasjon
Tilbake til toppen
Hvis du ikke klarte å fikse enheten din selv, bestill en skjermreparasjon eller andre mobilreparasjoner hos MyTrendyPhone.
Steg 5 - Batteri
Tilbake til toppen
Fjern følgende skruer som fester batterikontakten til hovedkortet:
En 1,7 mm Phillips-skrue
En 1,5 mm Phillips-skrue
Steg 6
Bruk et plaståpningsverktøy for å trekke trykknappen fra undersiden av batterikontakten.
Når du installerer trykknappen, sørg for å rengjøre den med et avfettingsmiddel som for eksempel isopropylalkohol. Oljer på fingrene kan forårsake trådløse forstyrrelser.
Bruk kanten av et plast åpningsverktøy for å forsiktig lirke batterikontakten opp fra sokkelen på hovedkortet.
Vær svært forsiktig med å bare lirke på batterikontakten og ikke kontakten på hovedkortet. Hvis du lirker opp kontakten på hovedkortet, kan du bryte kontakten helt.
Steg 7
Sett kanten av plaståpningsverktøyet mellom batteriet og det ytre dekselet nederst i venstre hjørne av iPhone.
Kjør plaståpningsverktøyet langs høyre kanten av batteriet og lirk opp på flere punkter for å fullstendig skille det fra limet.
Steg 8
Bruk den eksponerte, gjennomsiktige plastfliken til å skrelle batteriet av limet som fester det til iPhone.
Ta ut batteriet.
Steg 9 - Dock-kontakt Kabel
Tilbake til toppen

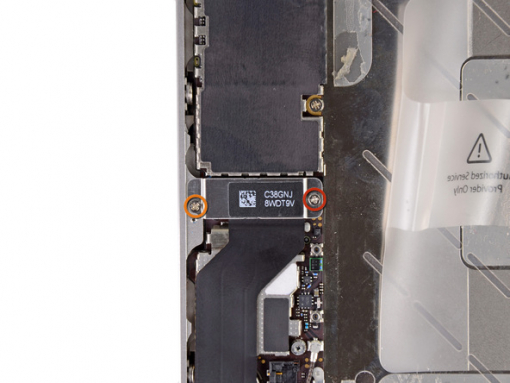

Fjern de følgende skruene som fester dock-kontaktens kabeldeksel til hovedkortet:
En 1.5 mm Phillips-skrue
En 1.2 mm Phillips-skrue
Fjern dock-kontaktens kabeldeksel av metall.
Steg 10

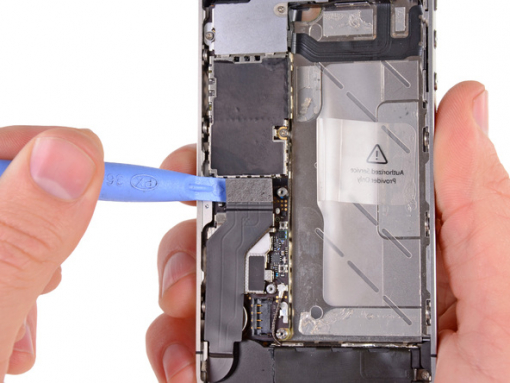

Bruk kanten av et plaståpningsverktøy for å lirke dock-kabelen opp fra sokkelen på hovedkortet.
Steg 11

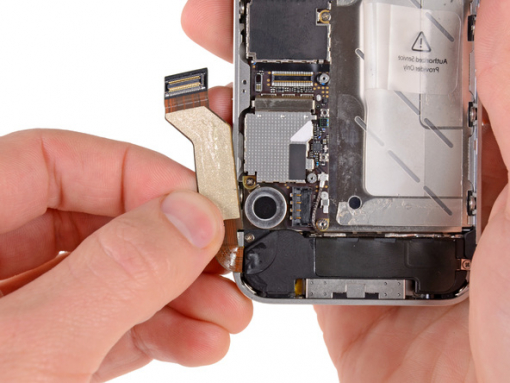

Fjern dock-kontaktens kabel fra limet som fester den til hovedkortet og på siden av høyttalerkabinettet.
Steg 12

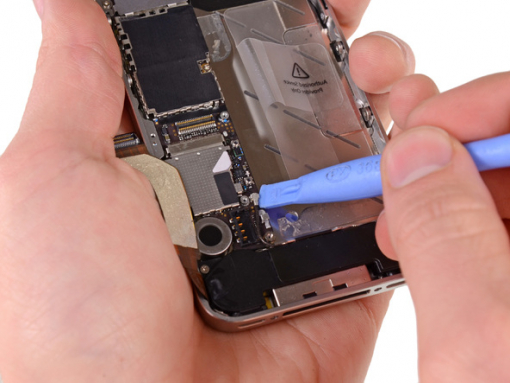

Bruk kanten av et plaståpningsverktøy for å lirke GSM-antennekabelen opp fra sokkelen på hovedkortet.
Fjern GSM-antennekabelen fra undersiden av metallfingrene som er festet til hovedkortet.
Steg 13 - Bak Kamera
Tilbake til toppen

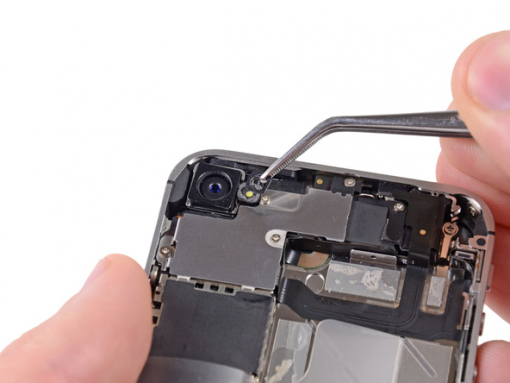

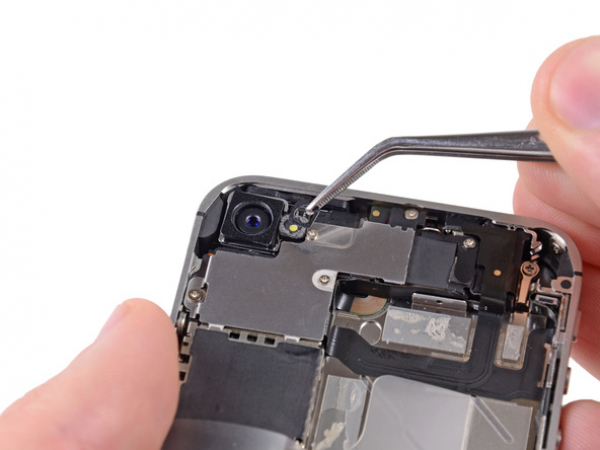

Hvis du har en pinsett eller et åpningsverktøy, benytt det for å fjerne den ytre plastringen som er plassert på toppen av bakkameraets blits.
Steg 14

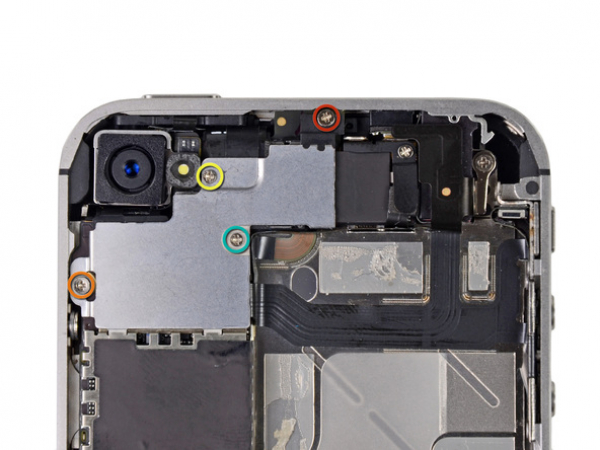

Fjern de følgende fire skruene som fester kabeldekselet til hovedkortet:
En 2.7 mm Phillips-skrue
En 2.6 mm Phillips-skrue
En 1.3 mm Phillips-skrue
En 1.2 mm Phillips-skrue
Steg 15

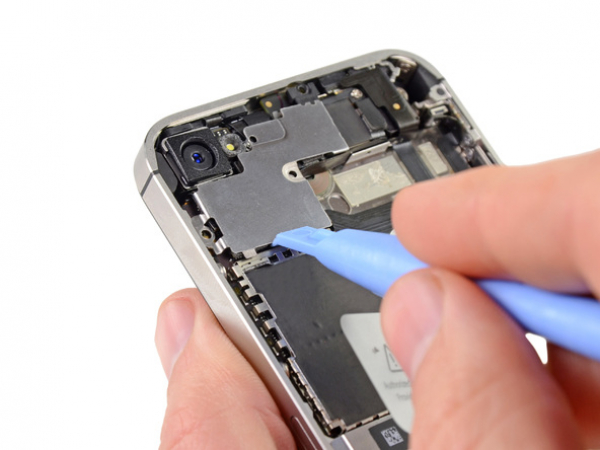

Bruk kanten av et plaståpningsverktøy for å lirke kabeldekselets tabs ut av sporene i EMI-skjoldet på hovedkortet.
Løft kabeldekslet fra den øvre kanten og fjern det fra iPhone.
Steg 16

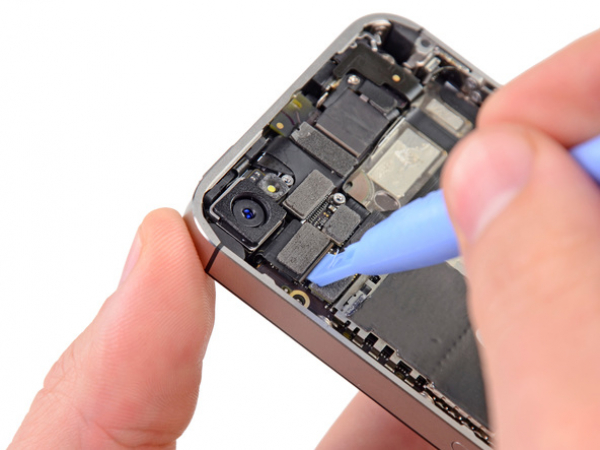

Bruk kanten av et plaståpningsverktøy for å lirke den bakre kamerakontakten opp fra sokkelen på hovedkortet.
Sørg for å ikke ødelegge noen komponenter av det omliggende området på hovedkortet, når du lirker oppover.
Fjern bakkameraet fra iPhone.
Det er en liten gummipakning som sitter under bakkameraet. Sørg for at den sitter ordentlig før montering.
