Montering av iPod touch 4G Øvre hovedkort

IPod Touch 4G frontpanel er festet til bakdekselet med lim. Det er anbefalt å bruke en varmepistol eller en hårføn for å myke opp limet.

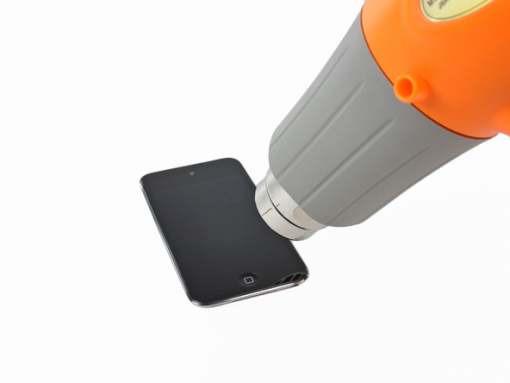

Med varmepistolen satt på "lavt", begynn å varme den nedre delen av Touch nær hjemknappen.

Det er anbefalt å varme den ønskede delen i en sirkulær bevegelse og jevnt spre mengden av varme i hele enheten.

Vær forsiktig, Touch vil være veldig varmt. Det kan være nyttig å holde den med et håndkle mens du lirker den.

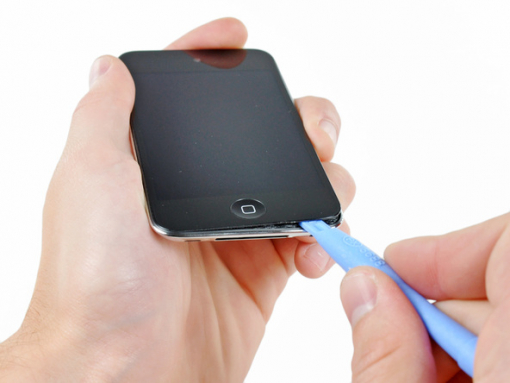

Sett kanten av et iPod åpningsverktøy mellom frontglasset og det svarte plastdekselet nær hjem-knappen.

Ikke prøv å lirke mellom det svarte plastdekselet og metallbakdekselet.

Lirk den nederste kanten av frontpanelet oppover, og vær forsiktig så du ikke bøyer glasset for mye.

Dersom det er for vanskelig å lirke opp frontpanelet, bør du varme det og forsøke igjen.

Når det er nok plass til å ta tak i den nederste kanten av frontpanelet skal du løfte det bort fra kroppen av Touch og skrelle vekk limet langs venstre og høyre kant.

Dersom det er for vanskelig å fjerne limet bør du bruke en varmepistol for å myke det opp før du fortsetter.

Fjerde generasjons Touch er konstruert på en slik måte at den digitaliserte kabelen ikke kan frakobles før hovedkortet er fjernet. Vær veldig forsiktig når du holder frontpanelet fordi det er festet til resten av Touch med en skjør digitalisert kabel.

Displaykabelen er veldig kort og koblet til hovedkortet nær toppen av frontpanelet. Dersom den ikke blir frakoblet når du frigjør den øverste kanten av frontpanelet, sørg for å frakoble den med et åpningsverktøy for iPod før du roterer frontpanelet ut av Touch.

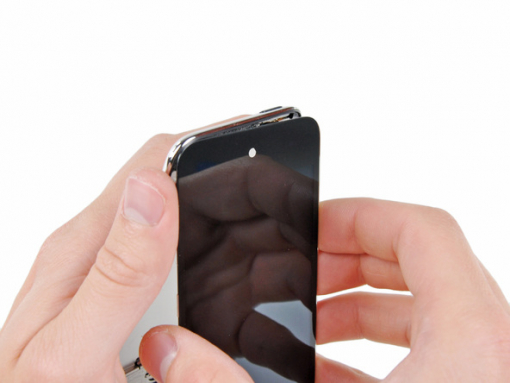

Fjern forsiktig toppen av frontpanelet fra limet som holder det til Touch og pass på den korte digitaliserte kabelen som kobler sammen de to komponentene.

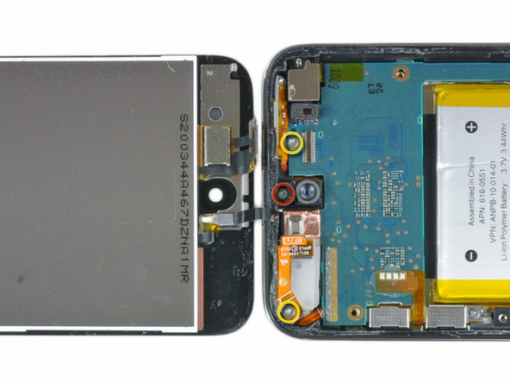

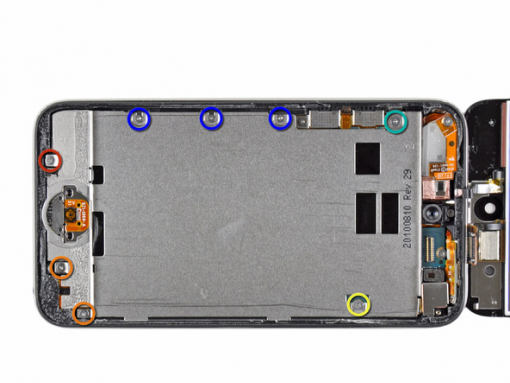

Fjern følgende åtte Phillips # 00 skruer:

En 3.5 mm Phillips skrue

To 3.0 mm Phillips skruer

En 2.3 mm Phillips skrue

En 2.4 mm Phillips skrue

Tre 2.0 mm Phillips skruer

Bruk kanten av et åpningsverktøy til å lirke det tynne metalldekselet opp fra det bakre kameraet.

Vær oppmerksom på den lille fjæren som er plassert nær rammen ved siden av kameraet (merket med gult)

Fjern ståldekselet fra iPoden.

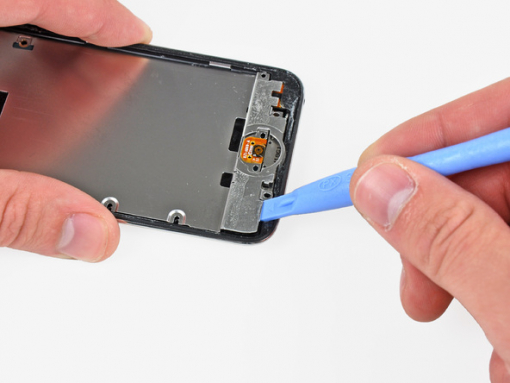

Sett kanten av et åpningsverktøy under midtplanen av stål nær det nedre venstre hjørnet av Touch.

Lirk oppover for å skille platen fra limet ved å sikre den til det indre plastdekselet.

Dersom platen fremdeles er festet til det hovedkortet oppvarm området igjen for å løsne limet, deretter separer platen fra hovedkortet ved hjelp av åpningsverktøyet.

Vær veldig forsiktig fordi høyttaleren er under området vist på bildet. Den er tilkoblet med meget tynne og korte ledninger.

Det er en veldig tynn flatkabel her som forbinder volum- og strømknapper til hovedkortet. Prøv å omgå dette området som vist, så du ikke ødelegger kabelen. Den er ekstremt sårbar.

Denne kabelen kan lett rives av dersom du ikke er forsiktig.

Det er også lim under området vist i rødt.

Vipp midtplaten av stål forsiktig opp for å løsne den fra bakdekselet.

Sørg for å ikke rive opp kobbertapen som kobler det bakre kameraet til midtplaten av stål.

Løft den stålmidplaten opp fra bakdekselet og riv av kobbertapen som er festet til det bakre kameraet.

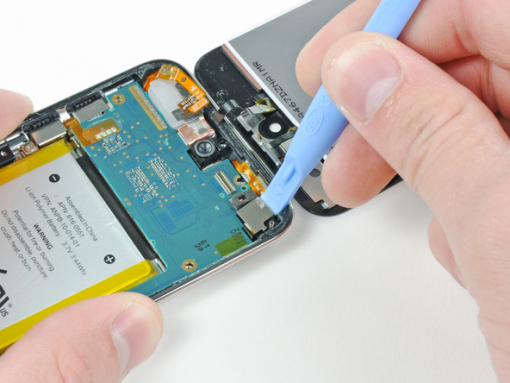

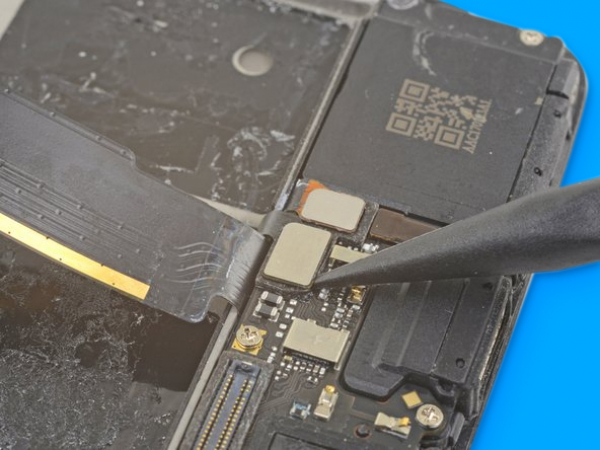

Bruk et åpningsverktøy til å lirke hodetelefonkontakten opp og ut av kontakten på hovedkortet.

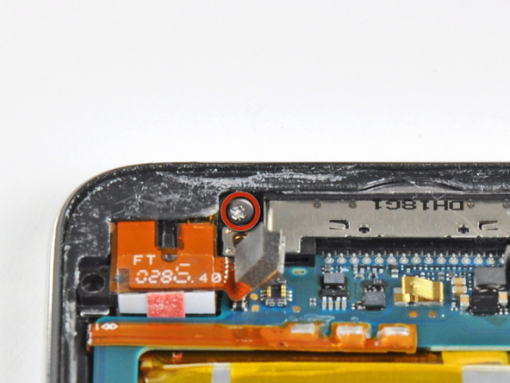

Fjern den enkle 2.6 mm Phillips-skruen som fester hodetelefonkontakten til bakdekselet.

Skruen er i 90-graders vinkel. Sørg for å fjerne den i en slik vinkel.

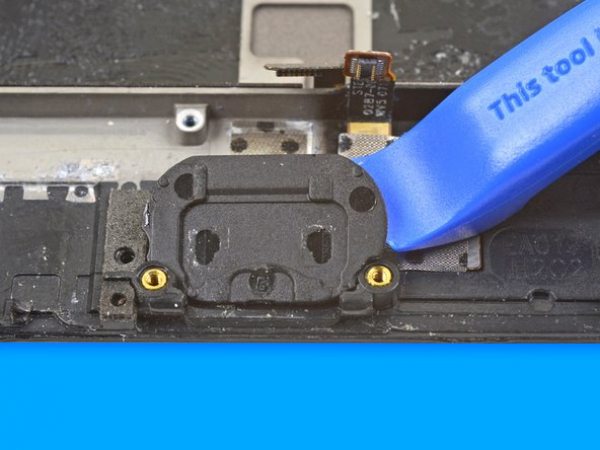

Bruk et åpningsverktøy for å forsiktig løfte kanten av hodetelefonutgangen nærmeste batteriet ut av fordypningen sin.

Fjern hodetelefonkontakt fra dens plass innenfor bakdekselet.

Fjern de følgende tre skruene nær toppen av hovedkortet:

En 2.0 mm Phillips-skrue

To 2.3 mm Phillips-skruer

Bruk kanten av et åpningsverktøy og lirk det bakovervendte kameraet bort fra bakdekselet.

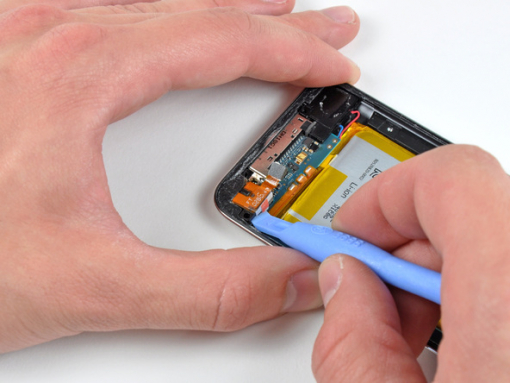

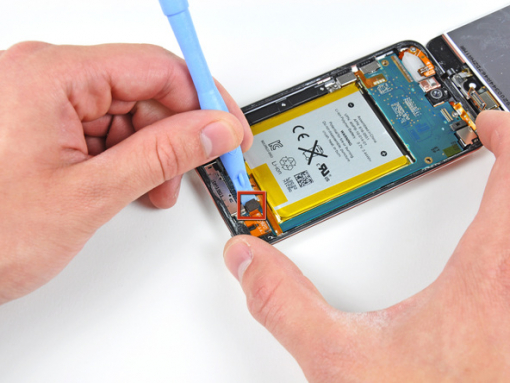

Bruk et åpningsverktøy for å forsiktig løfte kanten av hovedkortet ved siden av batteriet, slik at du kan ta tak i det med den andre hånden.

Ikke bøy hovedkortet, da det er svært tynt og sårbart.

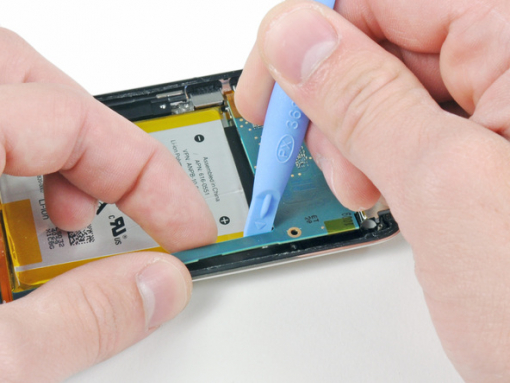

Mens du forsiktig løfter hovedkortet med den ene hånden, bruk et åpningsverktøy til å løfte hovedkortet i nærheten av kobbertapen på hovedkortets øverste kant.

Hovedkortet vil bli løftet tilstrekkelig når den siste skjermkontakten går klar av den øverste kanten av bakdekselet.
