Montering av Nexus S hovedkort

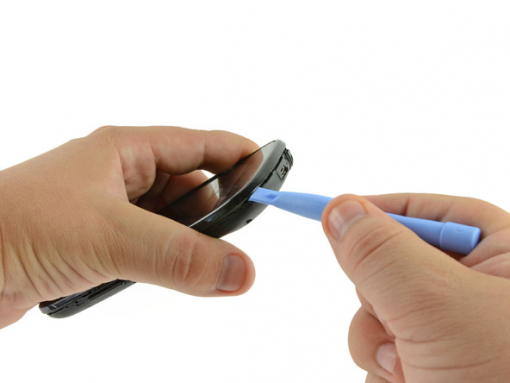

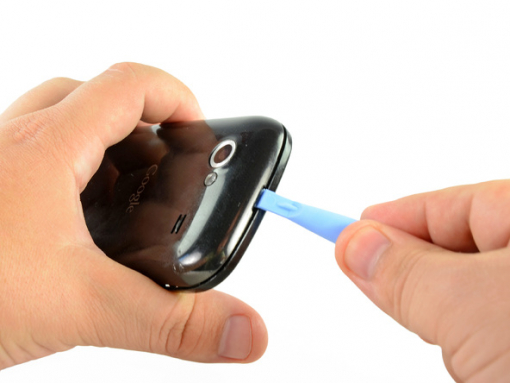

Forsiktig sett inn et plaståpningsverktøy mellom bakpanelet og den indre bakrammen nær det bakovervendte kameraet.

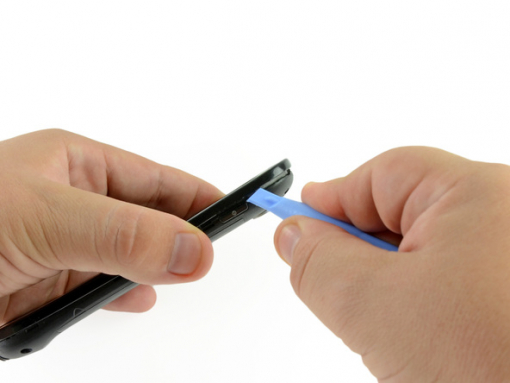

Bruk et plaståpningsverktøy for å lirke opp bakdekselet rundt omkretsen av Nexus S.

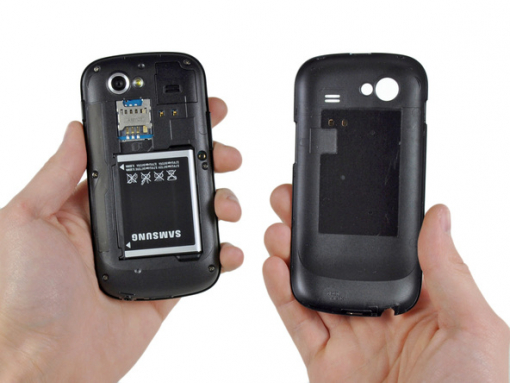

Fjern bakpanelet fra Nexus S.

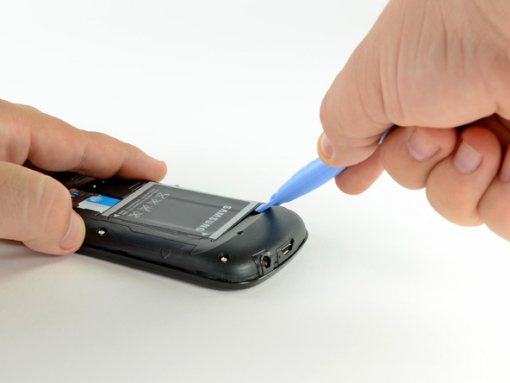

Ved hjelp av kanten av et plaståpningsverktøy, løft batteriet fra enden nærmest hodetelefonutgangen.

Ta ut batteriet fra Nexus S.

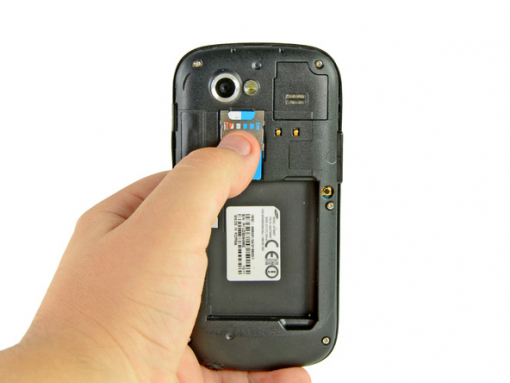

Bruk tommelen din til å skyve SIM-kortet ned fra SIM-kortsporet.

Fjern SIM-kortet.

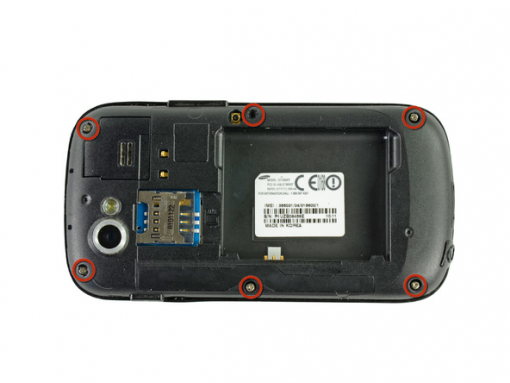

Fjern de seks Phillips-skruene som fester den indre bakrammen til midtdekselet.

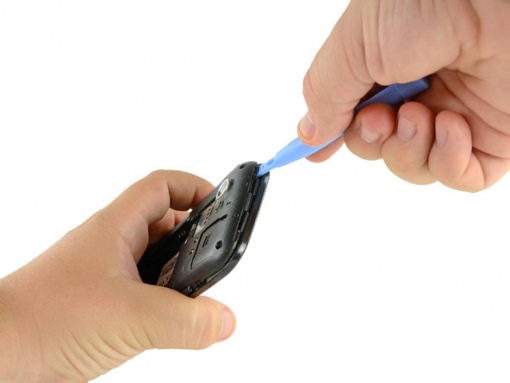

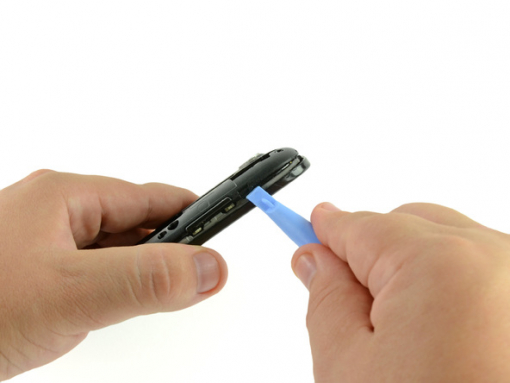

Sett den flate kanten av et plaståpningsverktøy mellom den indre bakrammen og det øvre venstre hjørne av Nexus S.

Lirk åpningsverktøyet oppover mot høyre hjørne for å fjerne det fra klipsen som fester det til den indre monteringen.

Sett plaståpningsverktøyet til høyre side av strømknappen.

Skyv plaståpningsverktøyet nedover langs omkretsen av Nexus S for å frigjøre klipsene på høyre side.

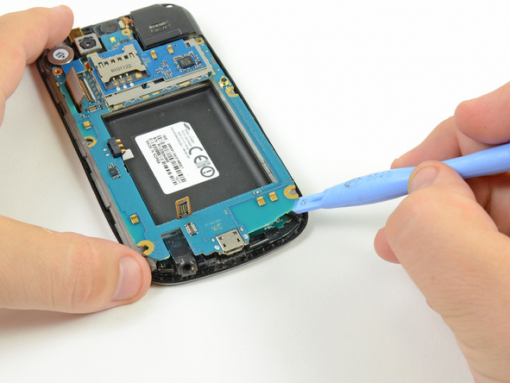

På samme måte som tidligere beskrevet, frigjør de nedre klipsene plassert nær bunnen av Nexus S.

Sett og lirk plaståpningsverktøyet for å frigjøre det siste klipset som fester den indre bakrammen til den indre monteringen.

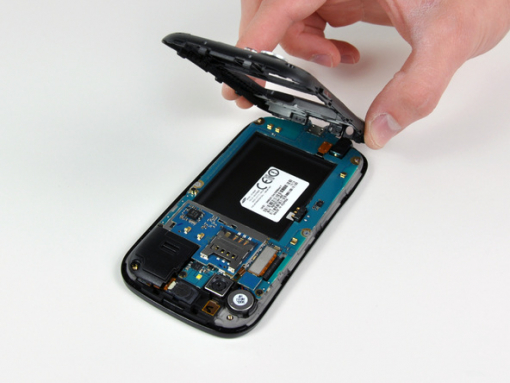

Løft og fjern den indre bakrammen fra Nexus S.

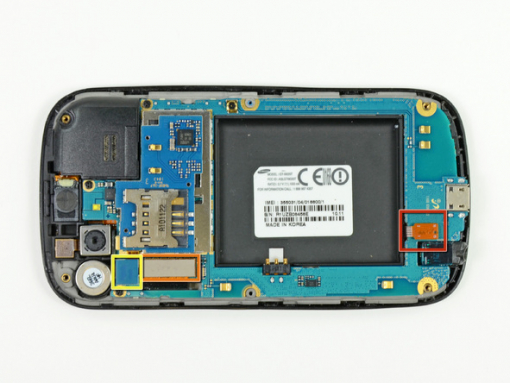

Frakoble de følgende kablene fra sine respektive kontakter på hovedkortet:

Hodetelefonkontaktkabel

Digitalisert kabelkontakt

Kamera/SIM-kortkontakt

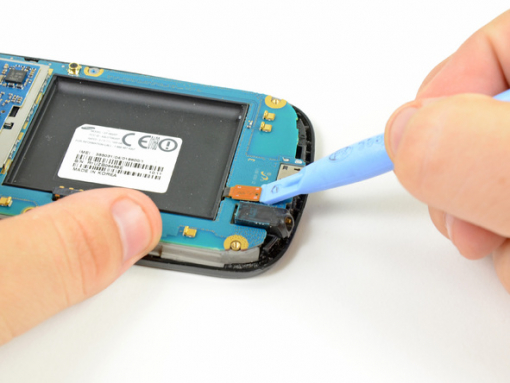

Sett den flate kanten av et plaståpningsverktøy under hodetelefonkontakten og lirk oppover.

Sørg for å lirke på kabelkontakten og ikke selve kontakten. Dersom du lirker på selve kontakten, kan du forårsake alvorlig skade.

Gjenta prosedyren både for den digitaliserte kabelkontakten og kamera/SIM-kortkontakten.

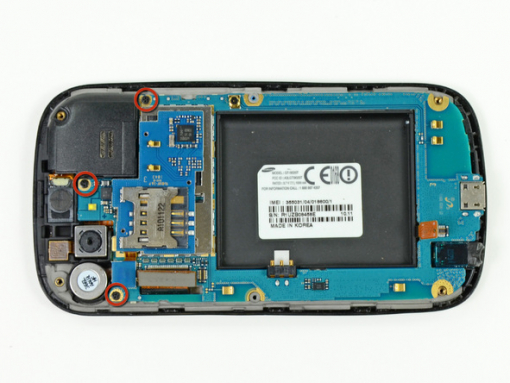

Fjern de tre Phillips-skruene som fester hovedkortet til frontskjermen.

Sett plaståpningsverktøyet nær nedre høyre hjørne av hovedkortet og lirk oppover for å løsne det fra fordypningen sin.

Løft og ta ut hovedkortet.
