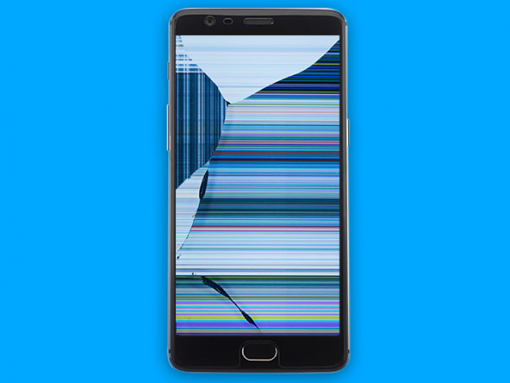

Skjermbytte på Oneplus 3

- Aflad batteriet under 25 %.
- Sluk for din OnePlus 3.
- Fjern SIM-kortet ved hjælp af et SIM-udkastværktøj eller en fladtrykt papirclips.

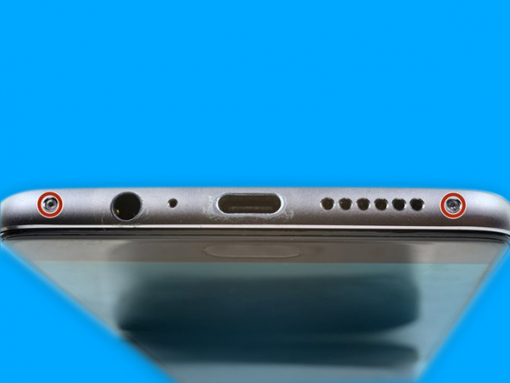

- Begynn med å fjerne 2x 2,6 mm T2 skruer fra bunnen.
- Skjermen og kroppen er forbundet med to forskjellige sømmer:
- Skjermpanelsøm og rammesøm.
- Unngå å lirke på skjermpanelsømmen, du kan skade panelet.
- Lirk i rammesømmen der plasten møter rammen.
- 14 klips fester rammen til bakkassen.
- Finn dem og fortsett forsiktig med fjerning av bakdekselet.
- Sett en sugekopp nederst på displayet.
- Med nok kraft, bruk sugekoppen for å løfte skjermen litt av rammen.
- Sett plaståpningsverktøyet inn i sømmen under sugekoppen.
- Påse at åpningen kiler mellom skjermpanelrammen og dekselets leppe.
- Skyv verktøyet inn i telefonens nedre kant og skyv forsiktig rundt venstre hjørne. Hold verktøyets kant i sømmen til enhver tid.
- Fortsett å skyve verktøyet langs venstre side av telefonen, og slipp klippene.
- Det siste klippet er i nærheten av varselbryteren øverst til venstre.
- Den er plassert litt dypt, så det kan være vanskelig å frigjøre.
- Fortsett sakte med den flate enden av et verktøy for å hjelpe deg.
- Når bunnen og venstre kant av enheten er fri, vipper du rammen forsiktig for å løsne høyre og øvre klips.
- Fjern skjermen fra rammen ved å løfte den opp.

Advarsel:

- Det er stor risiko for å skade displayet, så følg åpningsprosedyren på riktig måte.

Tips:

- Unngå å slå på telefonen ved et uhell. I tilfelle du gjør det, slå den av og gjenoppta demonteringen.
- Ikke bruk metall når du fjerner skjermen, det er fare for å knekke skjermen.

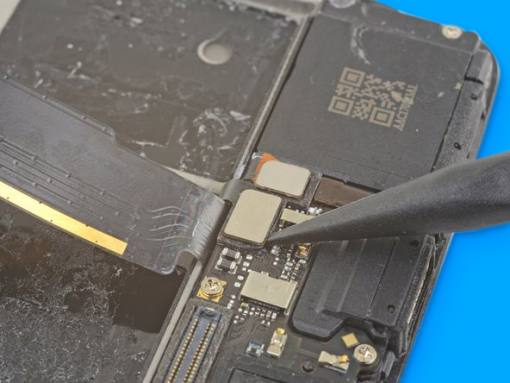

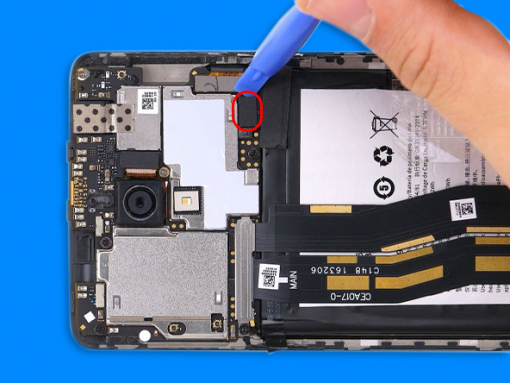

- Bruk spissen på en spudger (spisst verktøy) og lirk kontakten opp fra stikkontakten for å koble fra batteriet.
- Bøy kontakten bort for å unngå utilsiktet kontakt med stikkontakten.
- Skru av og fjern 3mm Phillips-skruen som fester metallbraketten.
- Fjern kabelbraketten for å eksponere kontaktene.
- Koble fra ledningen til fleksikabelen ved hjelp av spissen på en spudger. Gjør det samme med tilleggskortet flex kabel og hovedkort.
- Under batteriet under telefonen skiller du sammenkoblingskabelen fra datterkortet.
- Når flexkabelen for sammenkobling er fjernet, bøyer du forsiktig tilleggskortets flex-kabel som fortsatt er festet bort fra telefonens batteri.
- Det skal være tape som holder batteriet til kantene på plastrammen.
- Bruk plaståpningsverktøyet til å skyve dem av batteriet.
- Det er også en gjennomsiktig trekkfoli som skal skrelles fra batteriet.
- Hold telefonrammen godt fast mot bordet.
- Løft den gjennomsiktige folietappen med kraft til batteriet løsner fra åpningen.
- Vær oppmerksom på at limet er veldig sterkt, så du må bruke solid og jevn kraft for å fjerne batteriet.
- Sving batteriet ut av hulrommet og fjern eventuelt gjenværende lim.

Forsiktig:

- Pass på at du ikke punkterer batteriet, spesielt med et metallverktøy.

Tips:

- Du kan bruke litt isopropylalkohol med høy konsentrasjon langs batterisømmen for å svekke limet.

Merk:

- Hvis batteriet er bøyd eller på annen måte skadet, bør du bruke et nytt batteri på grunn av potensielle sikkerhetsrisikoer.

- Den kapasitative knappekontakten skal kobles fra datterkortet.
- Koble deretter fra kontakten for fingeravtrykksskanneren også.
- Med spissen på en spudger koble antennen fra datterkortet.
- Fjern 7x Phillips-skruer som fester datterkortet:
- 2x 3mm skruer (svart),- 5x 2,9 mm skruer (sølv).
- Sett spudgerens flate ende under høyttaleren og vri den forsiktig til datterbrettet slipper seg ut fra de to sideklemmene.
- Nå kan du fjerne datterbrettet fra telefonrammen.

- Sett inn kanten på verktøyet under fingeravtrykkskannerdekslet nær enhetens nedre kant.
- Lirk fingeravtrykkskanneren opp og fjern den.
- Skyv fingeravtrykkskanneren godt med fingeren fra skjermens front.
- Skanneren skal løsne fra utskjæringen, slik at du kan skrelle den av rammen sammen med båndet.
- Fjern skanneren.

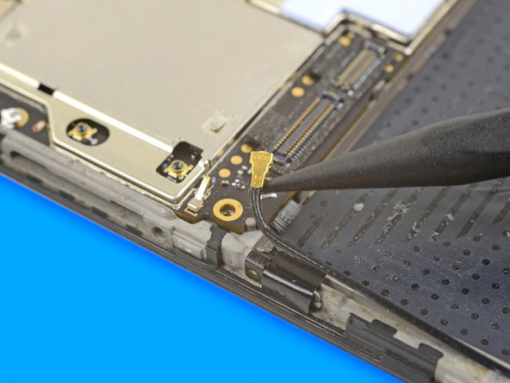

- Koble anntenekabelen fra hovedkortet.
- Skill skjermkontakten og hovedkortet.
- Fjern 7x Phillips-skruer til hovedkortet:
- 4x 3mm skruer (svart),- 3x 2,9 mm skruer (sølv).
- Noen skruer kan ha klistremerker over seg, fjern dem slik at du får tilgang til skruene.
- Du kan se klips nær toppen som fortsatt holder hovedkortet på plass.
- Sett inn den flate enden av verktøyet under øvre venstre hjørne av hovedkortet.
- Vri på hovedkortet.
- Vri spudgeren opp til du frigjør hovedkortet.
- Hovedkortet kan nå fjernes.

Merk:

- Dobbeltsjekk at du har løst ut og fjernet SIM-skuffen før du prøver å fjerne hovedkortet.

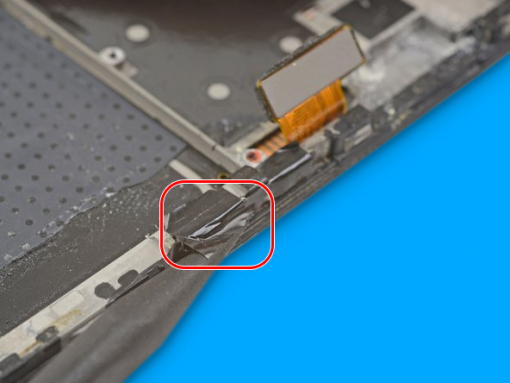

- Fjern den svarte tapen som dekker volumknappene til høyre og av/på-knappen til venstre.
- Bruk spudgerens flate ende til å skille volumknappkortet forsiktig fra rammen.
- Bruk verktøyet til å løsne strømknappen fra rammens venstre kant ved å lirke.
- Sett inn spissen av verktøyet under den rektangulære kontaktputen med pinsett, deretter lirke og løsne den.
- Løft volumflekskabelen for å fjerne den fra sporet.
- Siden du løsnet kontaktputen nå, kan du fjerne den sammen med volum- og strømknappen.

Tips:

- Du kan gjenbruke båndstykkene på baksiden, så prøv å ikke rive dem.
- Men ikke bekymre deg, du kan bruke elektrisk tape.

Forsiktig:

-Hvis volumknappkortet bøyes betydelig, må du stoppe umiddelbart og lirke fra en annen vinkel.

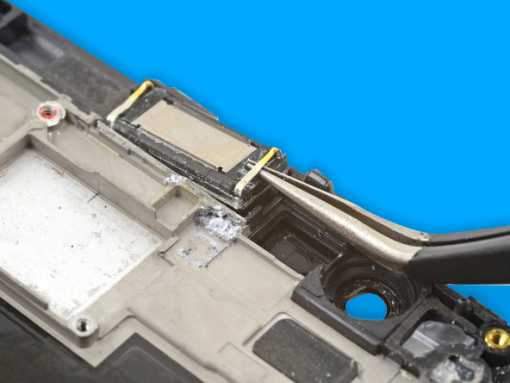

- Bruk pinsettspissene under en av øretelefonhøyttalerklemmene til å lirke for å fjerne ørestykket.
- Lirk sakte opp for å fjerne øretelefonhøyttaleren.
- Fjern øretelefonhøyttaleren.

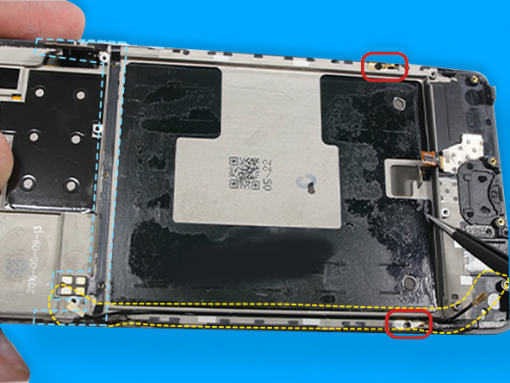

- Fjern 2x 1,9 mm Phillips-skruene som holder rammens jordingsklips.
- Fjern de to jordingsklipsene for å overføre dem til den nye LCD-enheten.

Advarsel:

- Hvis øretelefonhøyttalerklemmen begynner å bøye seg oppover, stopper du og prøver med en annen klips.

Merk:

- Jordklemmene er retningsmessige, så sørg for å installere dem riktig.

- Remontering er ganske greit, du reverserer demonteringsprosessen.
- Du bør begynne å overføre delene som tidligere var fjernet fra den gamle enheten.
- Start med jordkontaktene, og fortsett deretter med antennekabelen.
- Installer volumknappen og strømknappen flex,
- Installer ørehøyttaleren,
- Installer hovedkortet,
- Installer datterkortet,
- Batteriet er det neste som skal installeres
- Etter at batteriet er installert, kan du koble flex-kablene til hovedkortet igjen og feste kontaktene med braketten.
- På slutten kobler du til batteriet.
- Monter bakdekselet og fest det med de to 2,6 mm T2-skruene.
- Sett inn SIM-skuffen, og du kan slå på enheten.
- Og reparasjonen er ferdig.
