Samsung Galaxy S20+ skjermbytte

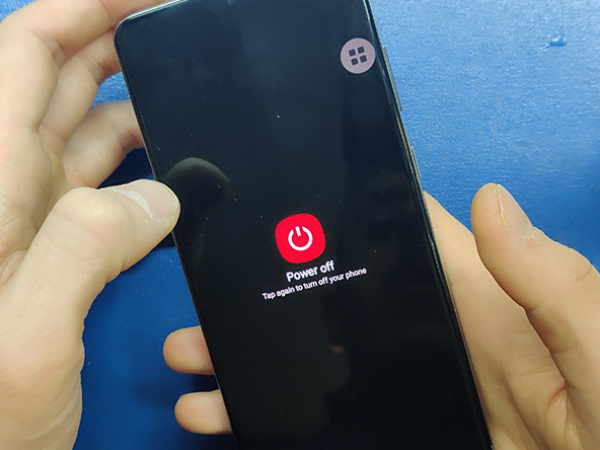

Slå av Samsung Galaxy S20 +.

Varm opp baksiden av telefonen for å myke opp limet som holder bakglasset.

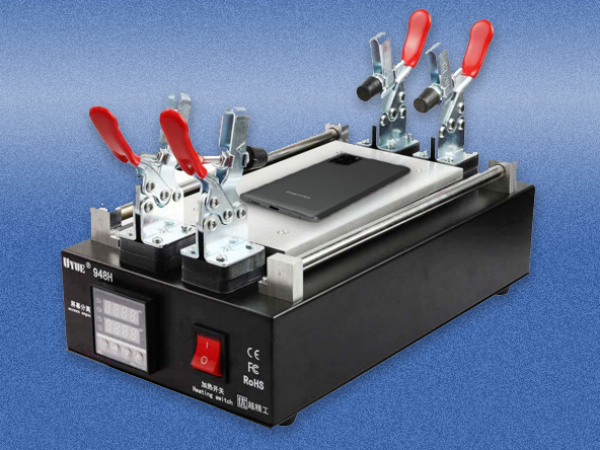

Vi bruker en spesiell varmeplate (ikke vist på bildet / i videoen).

Du kan bruke en varmepistol eller hårføner i omtrent et minutt ved maksimum 110 °

Det kan hende du må gjenta oppvarmingsprosessen, da limet vil stivne raskt.

NB:

Når du åpner Samsung Galaxy S20 +, blir de vanntette lukninger ødelagt.

Telefonen din vil fortsatt fungere normalt selv om du ikke bytter ut vanntette lukninger, men den vil ikke lenger være vanntett.

Advarsel:

Vær forsiktig så du ikke overoppheter Samsung S20 +.

Både AMOLED-skjermen og batteriet kan bli skadet av overdreven varme.

Sett det tynne metallåpningsverktøyet (iFlex) mellom glasset og metallrammen.

Start fra bunnen av og arbeid rundt kantene på telefonen.

Du kan bruke isopropylalkohol for å løse opp limet.

Unngå området rundt strømknappen og volumknappene.

Fjern glasset ved å løfte det som forsiden på en bok.

Det sitter ingenting fast på bakglasset, så du kan nå fjerne det.

Advarsel:

Det bakglasset nær hjørnene er buet og kan knekke.

Kanten på bakglasset nær knappene er litt senket for å passe til metallrammen på telefonen.

Unngå dette området når du skjærer gjennom limet med iFlex-verktøyet.

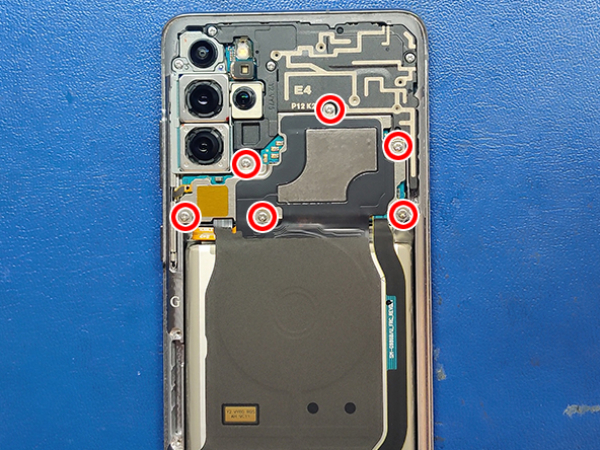

Fjern de seks 4,0 mm Philips-skruene som fester Qi-ladespolen.

Bunnen av spolen er festet til høyttaleren med lim.

Den skal løsnes lett, som et klistremerke.

På venstre side under det oransje teip finner du en kontakt som du bør koble fra.

Fjern ladespolen.

Nå har du tilgang til batterikontakten og andre kontakter.

Du må koble fra batteriet før du gjør noe annet.

Bruk en Philips # 00 skrutrekker for å fjerne de tre 4,0 mm skruene som fester den øverste midtre rammen.

Fjern også en 4,0 mm skrue på venstre side av kameraet.

Fjern plasten som beskytter HOVEDKORTET.

Koble nå alle kontaktene fra hovedkortet.

Løft og bøy kontaktene forsiktig litt til siden.

Advarsel:

Når du lirker for å koble fra kontaktene på kortet, må du unngå små komponenter for ikke å skade dem.

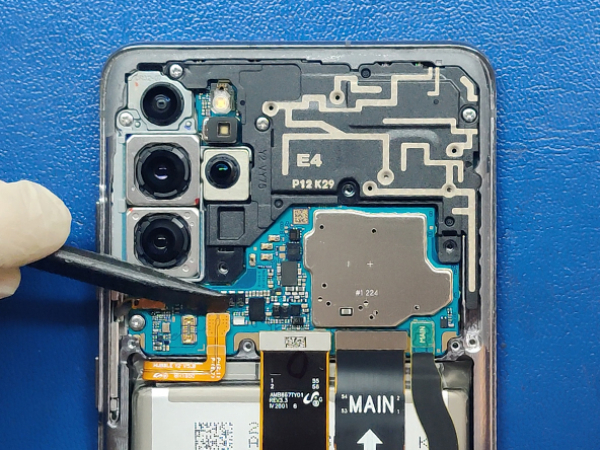

Fjern nå SIM-kortholderen, hvis du ikke allerede har gjort det.

Det er bare en 3,4 mm skrue igjen som holder hovedkortet.

Den ligger i nederste venstre hjørne under kameraene.

Det er også et bra sted å lirke og løfte kortet forsiktig.

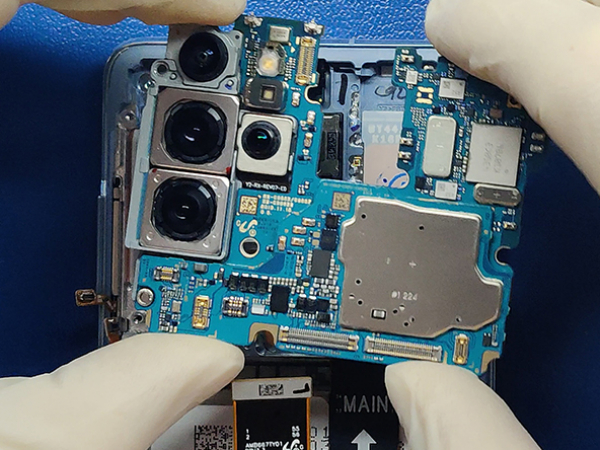

Fjern hovedkortet med begge hender.

Forsikre deg om at andre kabler eller kontakter ikke sitter fast.

Unngå å berøre kameralinsene.

Advarsel:

Vær spesielt forsiktig når du håndterer hovedkortet.

Loddede komponenter er skjøre og vanskelige å reparere.

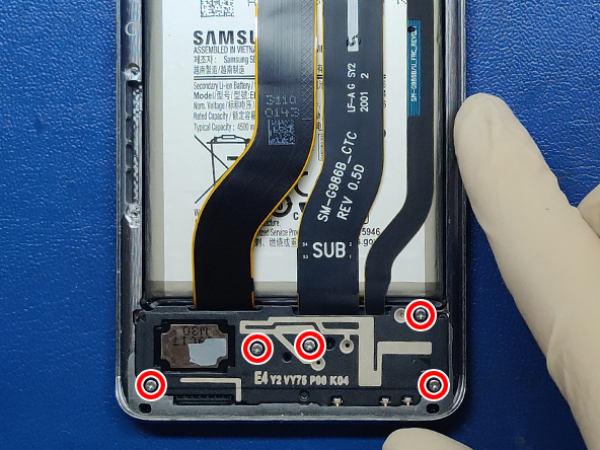

Løsne skruene som fester plastdekselet og den innebygde høyttaleren.

5 x 4,0 mm Philips-skruer.

Løft høyttaleren og ta den ut.

Fjern de fem 4,0 mm Philip-skruene som fester kortet til USB-C-laderkontakten.

Kontaktene på undersiden av kortet må kobles fra med spissen av en spudger.

Fjern hoved- og AUX-kablene på høyre side.

Fjern de tre 3,4 mm skruene som fester USB-C-porten og SUB-kortet med en Philips # 00 skrutrekker.

Løft SUB-kortet til siden som vender mot batteriet.

Trekk kortet oppover for å fjerne det fra telefonen.

Lirk også ut vibrasjonsmotoren.

Merk:

Skjermkabelen med en merkbar bue er permanent festet til skjermen.

Batteriet er godt limt til telefonhylsteret.

Du kan igjen bruke en varmeplate, varmepistol eller hårføner.

Ikke varm opp direkte på batteriet, men påfør varme fra siden av skjermen.

Vi trenger bare 30 sekunder for å løsne limet med en varmeplate.

Bruk også litt isopropylalkohol for å løse opp limet.

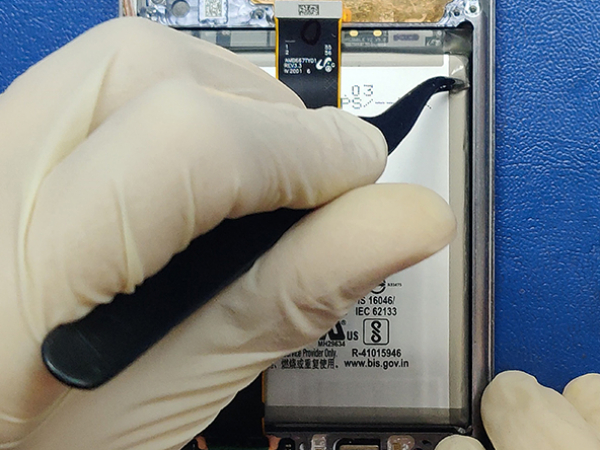

Lirk batteriet forsiktig ut.

Advarsel:

Det anbefales å bruke plastverktøy når du håndterer et batteri.

Du må under ingen omstendigheter punktere batteriet, spesielt med et metallverktøy, da batteriet kan ta fyr og eksplodere.

Unngå å bøye og deformere batteriet.

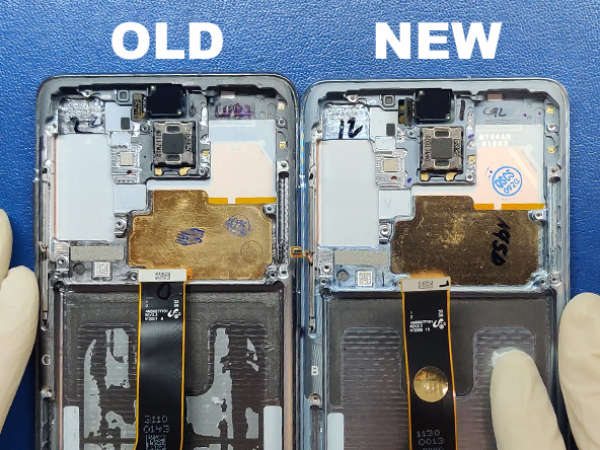

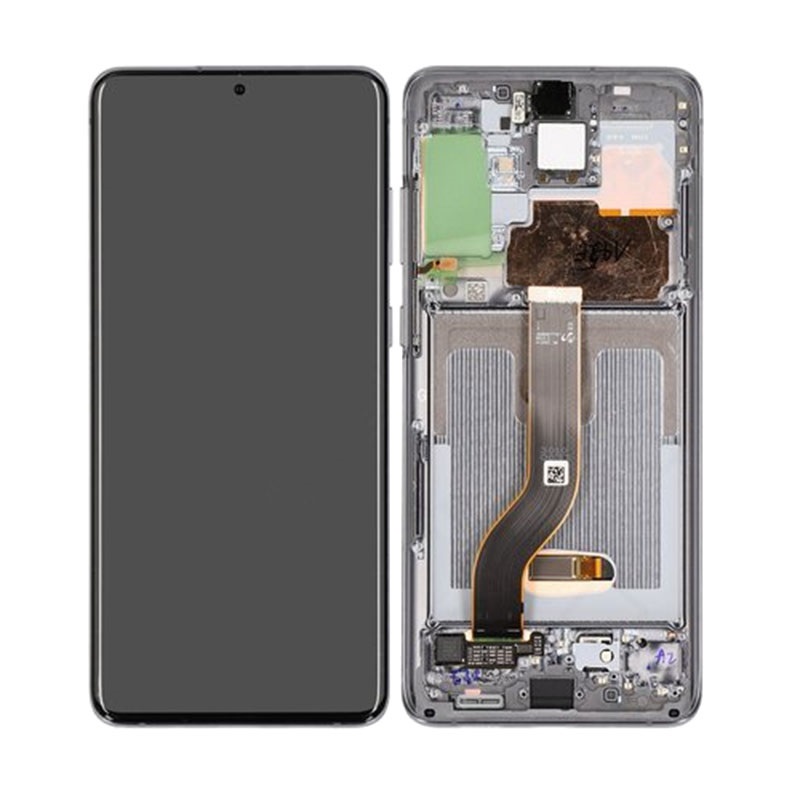

Den nye skjermen kommer med en metallramme.

Fingeravtrykkssensoren under skjermen og sideknappene er også installert.

Samme med sensoren og frontkameraet.

Bare batteriet og vibrasjonsmotoren mangler.

Tips I:

Vibrasjonsmotoren holdes fast med et dobbeltsidig selvklebende klistremerke.

Klistremerket kommer vanligvis av med vibrasjonsmotoren. Hvis ikke, lirk den av og legg den på den nye skjermen før du installerer vibrasjonsmotoren igjen.

Tips II:

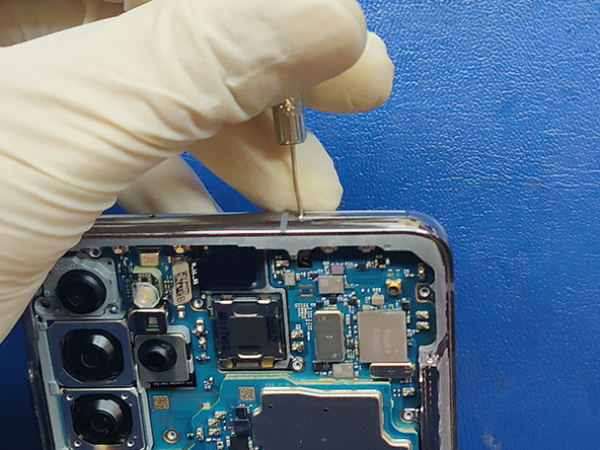

Flex-kabelen på nærhetssensoren er festet til telefonhylsteret med lim.

Bruk en stålspatel eller en rund pinsett for å lirke kabelen forsiktig ut av hylsteret og fjerne den fra hulrommet.

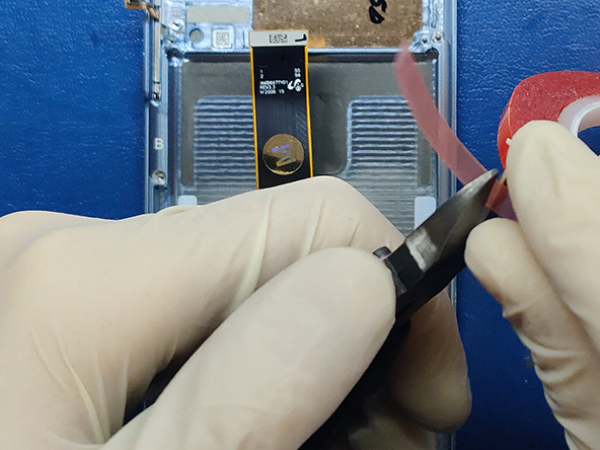

Vi bruker 3 mm dobbeltsidig teip for å sikre batteriet.

Skjermkabelen må være over og IKKE under batteriet.

Plasser kortet med USB-kontakten i en vinkel nederst på den nye skjermen.

Skyv den inn i rammen og pass på at den sitter riktig før du skrur den på.

Nå må du koble til de to kablene du tidligere koblet fra på SUB-kortet.

På kablene står det tydelig hvilke som er SUB og MAIN, så du vet hvilken som er koblet til hva.

Ikke glem vibrasjonsmotoren; hvis du har glemt det, løfter du SUB-kortet litt slik at vibrasjonsmotoren kan komme under.

Fest SUB-kortet med 3 x 4,0 mm Philips-skruer.

Sett inn bunnen av høyttaleren først og klikk den på plass.

Fest høyttaleren med fem 4,0 mm Philips-skruer.

Bøy alle kontaktene til siden før du setter inn hovedkortet.

Plasser hovedkortet forsiktig på plass, og vær forsiktig så du ikke klemmer noen kabler under kortet.

Når hovedkortet er flatt i hylsteret, kan du skru det fast.

1 x 3,4 mm Philips-skrue.

Koble til alle flate kabler og kontakter som frontkamera, nærhetssensor, LCD-flexkabel, laderflexkabel og knapper.

Koble til slutt batteriet.

Nå må plasten settes på toppen av hovedkortet igjen og festes med en 1 x 4,0 mm skrue slik at den ikke beveger seg.

Sett inn og koble til den trådløse ladespolen.

Fest den trådløse ladespolen med seks 4,0 mm skruer.

Fest hovedkortet og plastdekselet med de tre gjenværende 4,0 mm skruene.

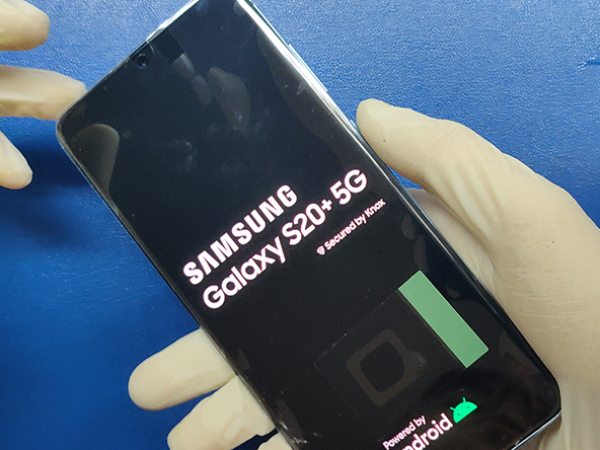

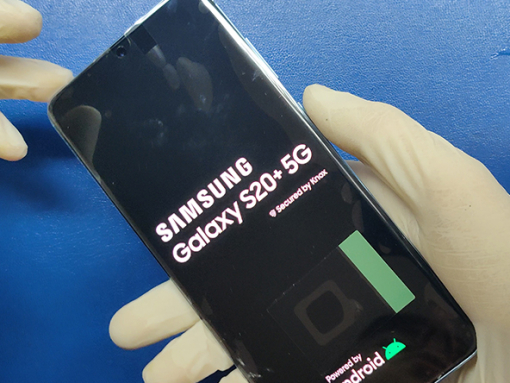

Før du fester baksiden til metallrammen, må du slå på enheten.

Hvis enheten fungerer som den skal, kan vi installere baksiden.

Baksiden vår har fortsatt originallim på, derfor bruker vi ikke nytt lim eller selvklebende teip denne gangen.

Vi varmer den på varmeplaten og setter den på plass.

Vi bruker noen klemmer for å holde dekselet til limet stivner.

Dette var hele reparasjonen.
