Utskifting av iPad 4 Wi-Fi hodetelefonkontaktkort

Fjern eventuell elektrikertape som dekker Wi-Fi-antennen, høyttalerkabel og hjem-knappens flatkabel.

Løft opp klaffen som holder hjemknappflatkabelens ZIF-kontakt på plass.

Trekk hjem-knappens flatkabel ut av kontakten på hovedkortet. Gjør dette med en pinsett.

Fjern hjem-knappens båndkabel fra sin fordypning i bakdekselet.

Et stykke tape sikrer digitizer-båndkabelen til hovedkortet. Pirk den av med en pinsett.

Vipp opp låseklaffen på begge båndkabel-ZIF-kontaktene til digitizeren.

Løsne limet under digitizer-flatkabelen med den flate enden av en spudger.

Ta den digitaliserte flatkabelen ut av sine kontakter på hovedkortet.

Pirk av digitizer-flatkabelen. Skill kabelen fra limet som fester den til aluminiumsbakdekselet med den flate enden av en spudger.

Ta den digitaliserte båndkabelen ut av sin fordypning i aluminiumsrammen. Gjør dette med fingrene.

Skill frontpanelet fra iPaden.

En bit elektikertape dekker hodetelefonkontaktkabelen. Fjern denne tapen med en pinsett.

Bruk spissen på en spudger og vipp opp sikringsklaffene på begge ZIF-kontaktene som fester hodetelefonkabelen til hovedkortet.

Skyv den flate enden av en spudger under hodetelefonkontaktkabelen og løsne limet som sikrer den til den bakre aluminiumsrammen.

Ta hodetelefonkontaktkabelen ut av sin kontakt på hovedkortet.

Flytt frontkameraets flatkabel til siden ved hjelp av den flate kanten av en spudger. IKKE fjern den.

Pirk av og fjern tapen som dekker hodetelefonkontakten.

Løft opp låseklaffen på mikrofonkabelens ZIF-kontakt med spissen på en spudger.

Sett deretter spudger-spissen under mikrofonens flatkabel. Skyv kabelen forsiktig ut av kontakten på ZIF-kontakten.

Flytt mikrofonens flatkabel til siden med den flate kanten av spudgeren.

En låseklaff sikrer volum og av/på-knappens båndkabel til hodetelefonkontakten. Åpne denne.

Flytt volumknappens båndkabel bort fra ZIF-kontakten.

Bøy volumknappens flatkabel forsiktig oppover for å kunne flytte den til siden.

Det er ni skruer på hodetelefonkontakten. Disse må fjernes.

Fem 2.6 mm Phillips-skruer

To 2.2 mm Phillips-skruer (Wide Head)

To 2.6 mm Phillips-skruer

Fordi skruene er skrudd i skrå vinkel inn i aluminiumsrammen må skrutrekkeren holdes i samme vinkel som skruen.

Hold i hodetelefonkontaktdelenes flatkabel. Trekk alle disse delene forsiktig oppover mot toppen av enheten.

Trekk hodetelefonkontaktdelene ut av iPaden mens du holder dem med den ene hånden. Sørg for at kablene ikke kommer i klem.

Bruk den flate enden av en spudger til å fjerne bakkameraet ut av sin kontakt. Den finnes på undersiden av hodetelefondelenes kort.

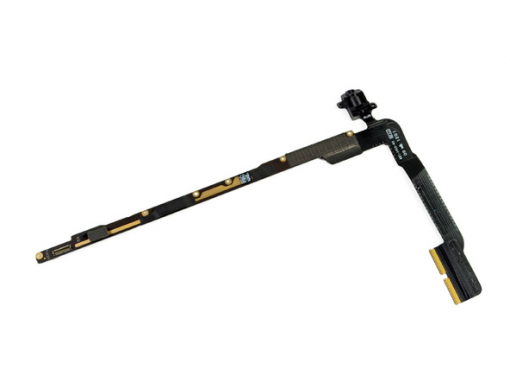

Hodetelefonkontaktens kort gjenstår.
