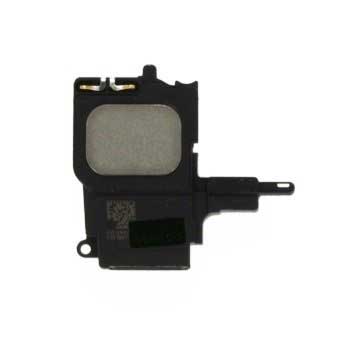

Utskifting av iPhone 5S høyttaler

Slå av iPhonen før du starter demonteringsprosessen.

Fjern de to 2 mm Pentalobe-skruene som sitter ved siden av Lightning-kontakten.

I de neste to trinnene skal du lære å bruke iSclack - et praktisk verktøy for trygg iPhone 5s-åpning. Dersom du planlegger å utføre flere reparasjoner anbefales det å bruke dette verktøyet. Hvis du ikke ønsker å bruke iSclack, går du videre til trinn 4.

Åpne sugekoppene ved å lukke håndtaket på iSclack.

Sett iPhonens nedre del mellom sugekoppene. Telefonen må trykkes mot plastdybdemåleren.

Sugekoppen på toppen bør være rett over hjem-knappen.

Åpne håndtakene for å lukke iSclack. Husk å sette sugekoppene midt på iPhonen - ikke mot en av sidene.

Hold iPhonen med et sikkert grep og skill sugekoppene igjen (ved å lukke håndtaket). Trekk frontpanelet bort fra bakdekselet.

iSclack er utformet slik at den på en trygg måte åpner iPhonen nok til å skille delene - uten å skade hjem-knappens kabel.

Fjern sugekoppene fra iPhonen.

Hopp over de neste tre trinnene og fortsett med trinn 7.

I tilfelle du ikke har iSclack, kan du bruke en enkel sugekopp til å løfte frontpanelet.

Trykk sugekoppen på skjermen, like over hjem-knappen.

Sørg for at sugekoppen er trykket helt inn mot skjermen for at den skal feste seg skikkelig.

Det er flere båndkabler som fester frontpanelet til resten av telefonen, og det er også festet med klips. Du må løsne klipsene akkurat nok til å koble kablene fra. Gjør dette langsomt og forsiktig for å unngå skader.

Sugekoppen må være godt festet på frontpanelet (i nærheten av hjem-knappen).

Hold iPhonen nede med den ene hånden og trekk sugekoppen opp med den andre. Skill frontpanelet (hjem-knapp-delen) bare så vidt fra bakdekselet.

Lirk kantene på bakdekselet ned og bort fra frontpanelet ved hjelp av et plaståpningsverktøy. Gjør dette mens du trekker sugekoppen opp mot deg.

Du må kanskje bruke litt kraft når du gjør dette. Ikke skynd deg og vær forsiktig, da frontpanelet på 5 S er vanskeligere å fjerne enn på andre enheter.

Det er fortsatt noen flatkabler som er festet i frontpanelet på toppen av iPhonen, så ikke fjern hele montasjen umiddelbart.

Trekk ringen på sugekoppen oppover for å skille den fra iPhonen.

Ta sugekoppen av skjermenheten.

Lirk opp iPhonen akkurat så mye at metallbraketten som dekker hjem-knappens kabel kommer til syne.

Hvis du åpner iPhonen for mye, kan du komme til å skade hjem-knappens kabel.

Skyv på braketten med tuppen av en spudger og fjern den med en pinsett.

Ta hjem-knappens kabel ut av kontakten ved hjelp av tuppen av en spudger.

Etter at kontakten er løsnet, trekkes hele montasjen vekk fra bakdekselet (i den enden hvor hjem-knappen befinner seg). Bruk toppen av telefonen som et slags hengsel.

Gjennom de neste trinnene må frontpanelet holdes i en 90º-vinkel (i forhold til bakdekselet) inntil det er fjernet.

Fjern de fire Phillips-skruene som fester frontpanelets kabelbrakett til hovedkortet.

To 1,7 mm skruer

En 1,2 mm skrue

En 1,3 mm Phillips-skrue

Det kan hende at den siste av disse ikke blir tiltrukket av en magnetisert skrutrekker, så vær forsiktig slik at du ikke mister den mens du fjerner skruene.

Fjern frontpanelets kabelbrakett fra hovedkortet.

Koble frontkamera og sensorkabel fra med den flate enden av en spudger.

Koble digitizer-kabelkontakten fra (husk at du fremdeles må støtte frontpanelet).

Til slutt kobles LCD-kabelkontakten fra.

Mens du setter sammen telefonen igjen, er det en fare for at LCD-en løsner fra kontakten. Hvis dette skjer, har telefonen ofte hvite linjer på skjermen eller viser en tom skjerm når den slås på. For å løse problemet kobler du til kabelen igjen og slår av og på telefonen. Den beste måten å gjøre dette på er å koble fra og deretter koble til batteriet.

Skill frontpanelet fra bakdekselet.

Fjern de to 1,6 mm Phillips-skruene som fester metallbatterikontaktens brakett til hovedkortet.

Fjern metallbatterikontakten fra iPhonen.

Løft batterikontakten forsiktig opp, og sørg for at du ikke samtidig løfter kontakten på hovedkortet.

Hvis du løfter kontakten på hovedkortet kan du komme til å ødelegge batterikontakten.

Løft antennekabelen fra kontakten på hovedkortet med spissen av en spudger.

Du må fjerne tre skruer.

En 2,9 mm PH-skrue

En 1,5 mm PH-skrue

En 3,6 mm PH-skrue

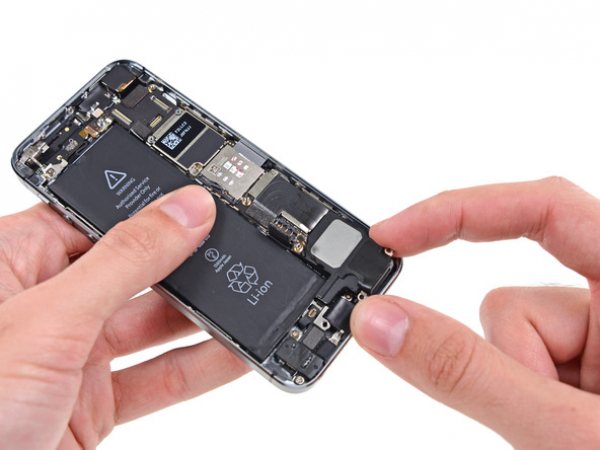

Sett spissen av en spudger mellom høyttaleren og bakdekselet for å løfte høyttaleren nok til å ta tak i den med fingrene.

Ikke løft høyttaleren helt ut av dekselet.

Roter høyttaleren ned og mot venstre side av telefonen. Dette vil frigjøre den øverste festeklaffen fra undersiden av hovedkortet.

Flytt høyttaleren opp og deretter mot høyre. Dette vil frigjøre den venstre festeklaffen fra under hjemknappens kabel.

Ta høyttaleren ut av iPhone.
