Utskifting av iPhone 5S Lightning-kontakt

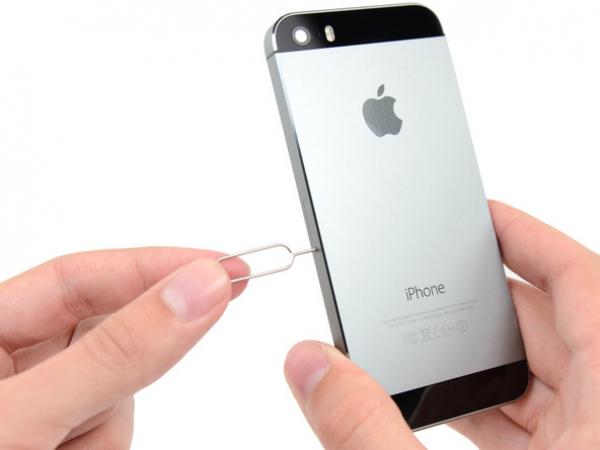

I SIM-kortskuffen finnes et lite hull. Sett enden på en binders eller et utmatingsverktøy beregnet for SIM-kort inn i dette hullet.

Trykk verktøyet innover for å løse ut skuffen. Du må kanskje bruke litt kraft for å gjøre dette.

Ta SIM-kortskuffen ut av iPhonen.

Sørg for at SIM-kortet er plassert i riktig retning (i forhold til skuffen) når du plasserer SIM-kortet tilbake.

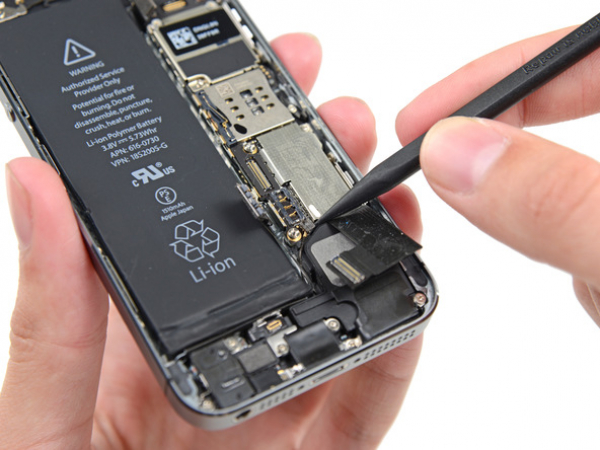

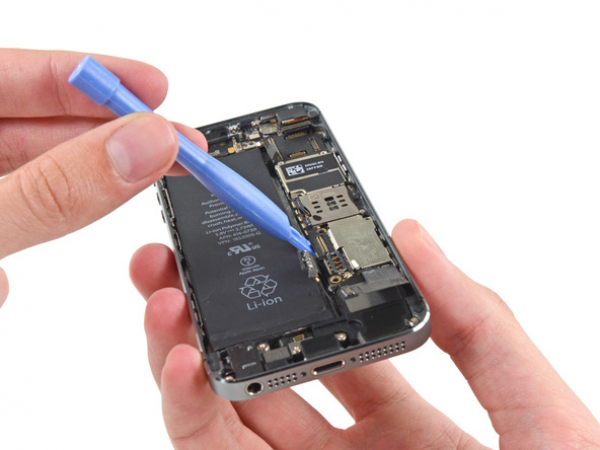

Løft knappmontasjens kabel fra kontakten på hovedkortet med en spudger.

Sørg for at du løfter koplingen og ikke selve kontakten. Hvis du løfter kontakten risikerer du at koplingen ødelegges.

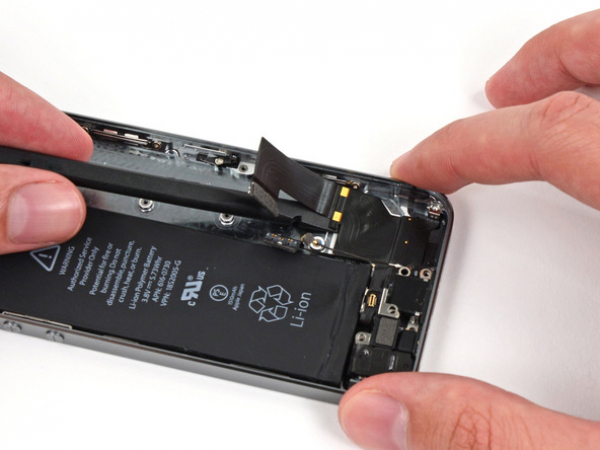

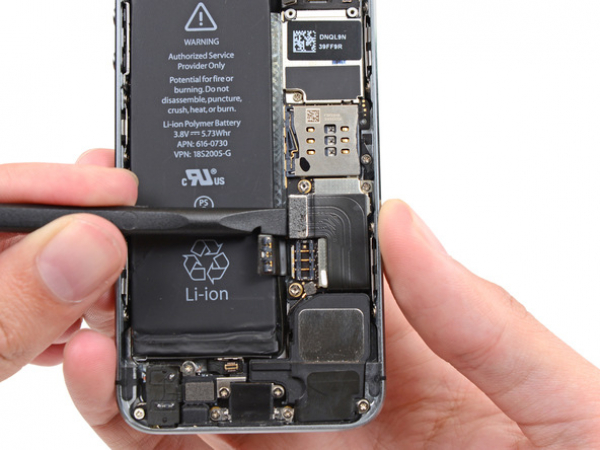

Løft Lightning-kontaktkabelen fra kontakten på hovedkortet ved hjelp av en spudger.

Sørg for å folde Lightning-kontaktkabelen slik at den ikke er i veien for hovedkortet.

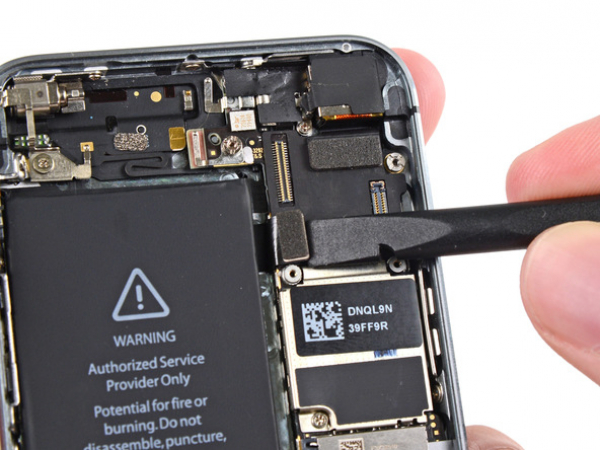

Løft antennen fra kontakten på hovedkortet med spissen av en spudger.

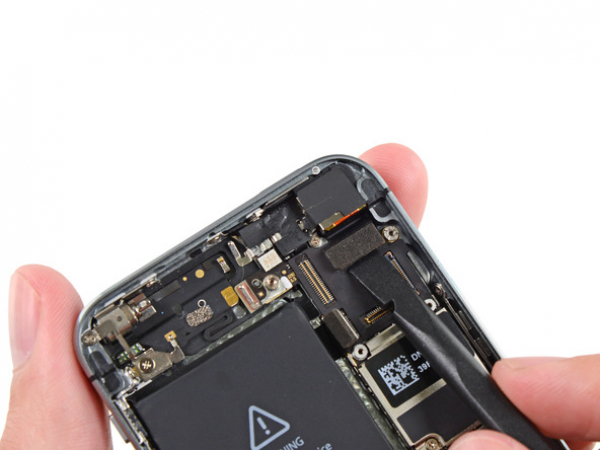

Koble bakkameraets kabel fra kontakten på hovedkortet ved hjelp av den flate enden av en spudger.

Fjern limbåndet som dekker kamerablits-braketten, dersom det finnes noe.

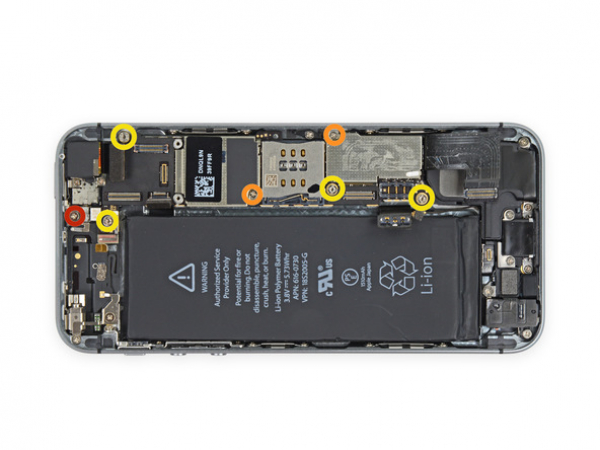

På hovedkortet er det sju skruer som alle skal fjernes.

En 2,4 mm Phillips-skrue

To 2,3 mm Phillips-skruer

Fire 2,8 mm Phillips-skruer

Fjern alle disse med en liten, flat skrutrekker.

Med et plaståpningsverktøy løftes hovedkortet opp slik at du får tak i det med fingrene.

Skill hovedkort og bakkamera så vidt fra hverandre.

Hovedkortet er koblet sammen med en antennekabel på baksiden, så ikke fjern det umiddelbart.

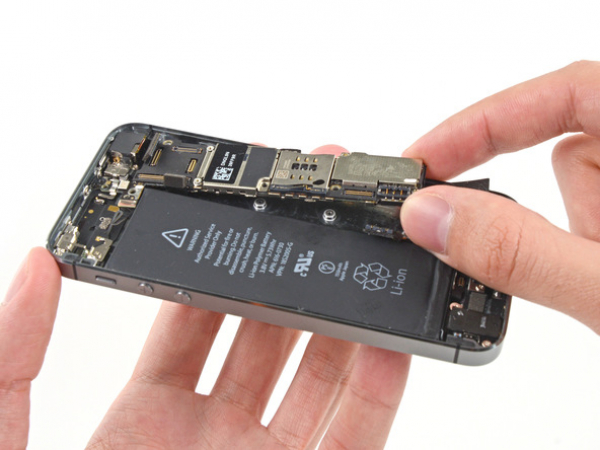

Vend hovedkortet mot batteriet (på samme måte som du blar om en side i en bok).

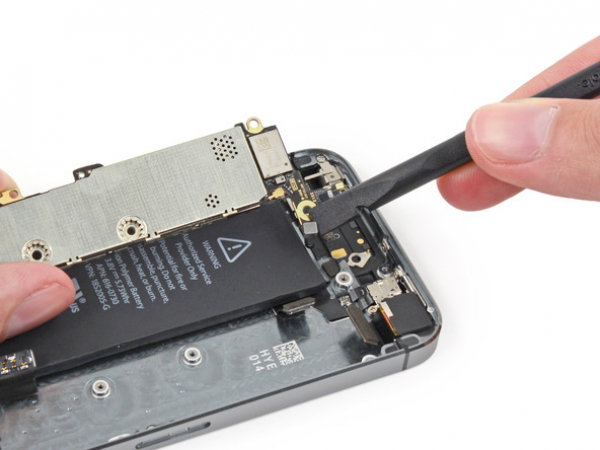

Koble antennekabelen fra baksiden av hovedkortet med den flate enden av en spudger.

Ta hovedkortet ut av iPhonen.

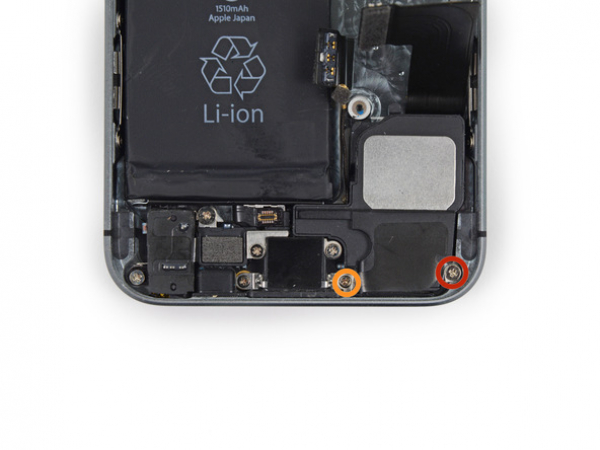

Du må fjerne to skruer:

En 2.9 mm Phillips-skrue

En 1.5 mm Phillips-skrue

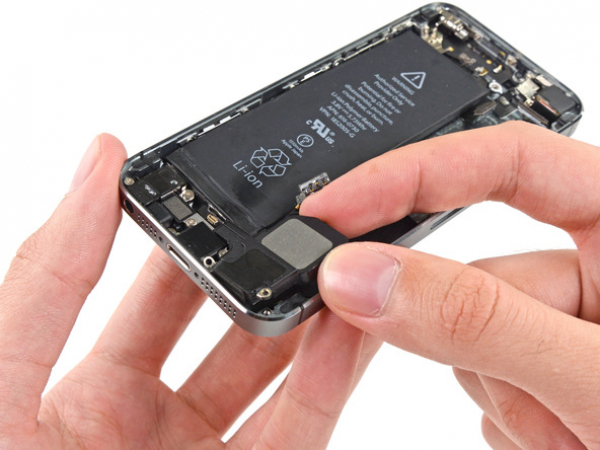

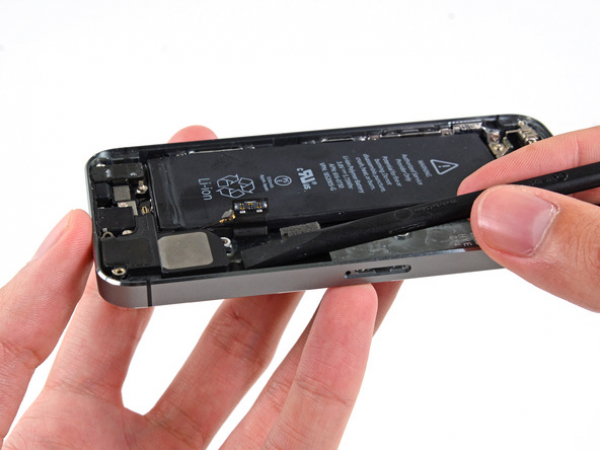

Løft høyttaleren fra bakdekselet med den flate enden av en spudger.

Ikke løft høyttaleren helt ut av dekselet.

Høyttaleren har en liten tapp som passer inn i sporet under hjemknappens kabelkontakt.

For å løsne denne tappen fra Lightning-kontakten, løftes høyttaleren opp og trekkes mot siden av telefonen.

Ta høyttaleren ut av iPhonen.

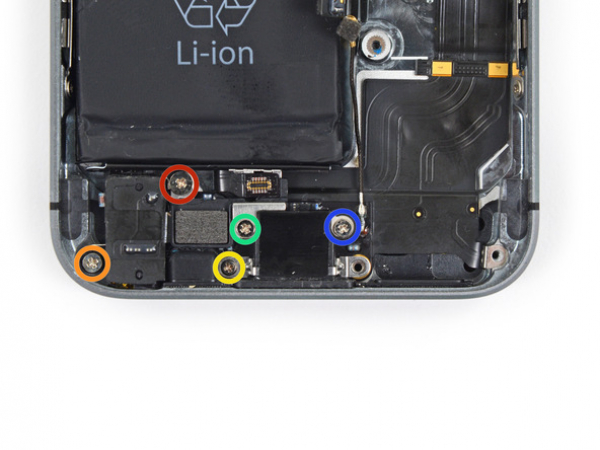

Du må fjerne fem skruer.

En 3,1 mm Phillips-skrue

En 2,9 mm Phillips-skrue

En 1,5 mm Phillips-skrue

En 3,6 mm Phillips-skrue

En 3,4 mm Phillips-skrue

Et mykt festemiddel holder Lightning-kontaktens datakabel og bakdekselet sammen.

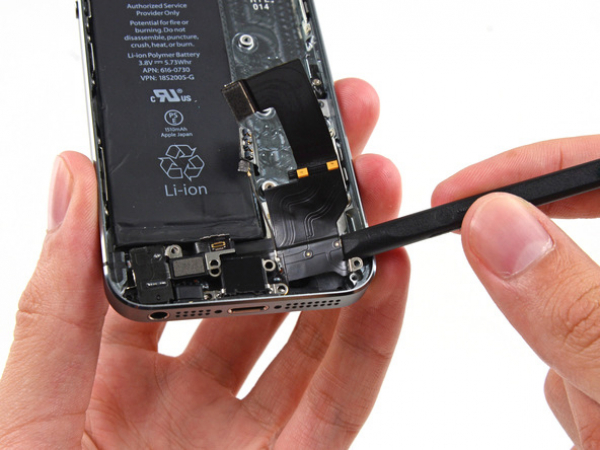

Skill kabelen fra bakdekselet med den flate ende av en spudger.

Fortsett å lirke med spudgeren for å skille Lightning-kontaktens deler fra bakdekselet.

Løsne alle delene i montasjen. Det inkluderer hodetelefonkontakten, hjemknappens kabelkontakt og selve Lightning-kontakten.

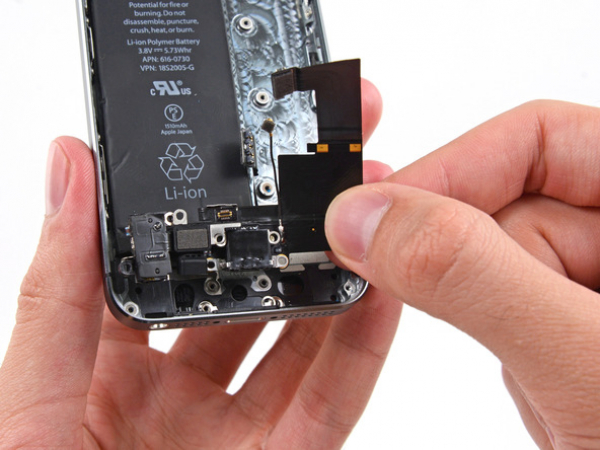

Fjern hele Lightning-kontaktmontasjen.

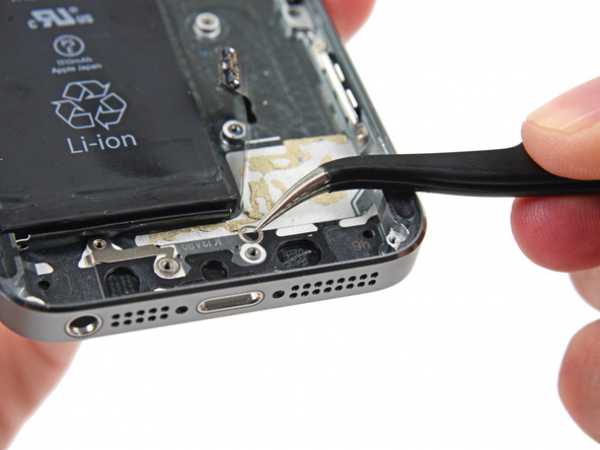

En brakett og en skive (små metalldeler) kan løsne og falle ut av telefonen når du fjerner Lightning-kontaktens deler.

Hvis du planlegger å fjerne flere komponenter, anbefales det derfor at du først tar disse to smådelene ut av telefonen og legger dem til side.
