Utskifting av iPhone 6 frontpanel

Sørg for at iPhonen er avslått før du begynner demonteringen.

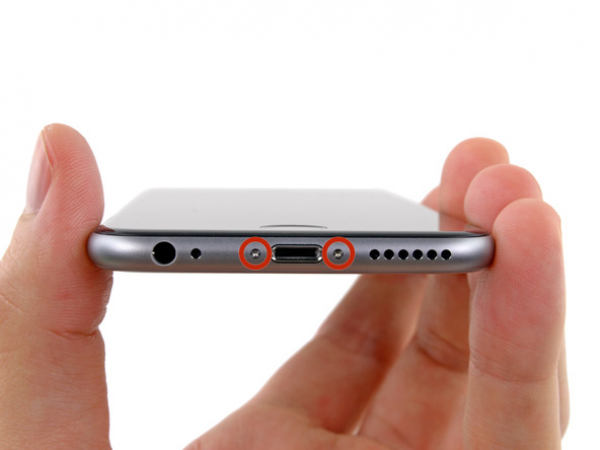

Det er to 3,6 mm Pentalobe-skruer ved siden av Lightning-kontakten. Skru ut disse skruene.

I de neste tre trinnene vil vi vise deg hvordan du bruker åpningsverktøyet iSclack, for å åpne iPhone 6. Hvis du ikke planlegger å benytte iSclack, går du videre til trinn 5.

Fjern plastdybdemåleren som eventuelt er festet på midten av iSclack. Denne er overflødig til bruk på større telefoner, som for eksempel iPhone 6.

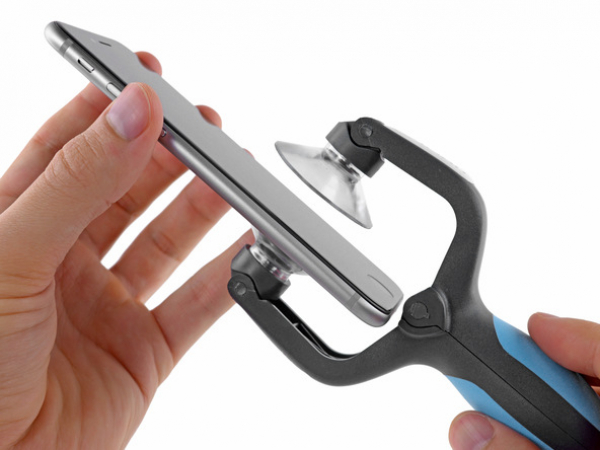

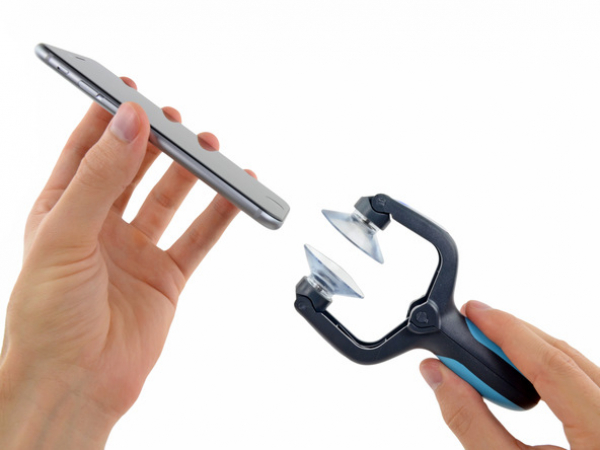

Trykk håndtakene på iSlack sammen slik at "sugekopp-kjevene" åpnes.

Plasser den nederste delen av telefonen inn mellom sugekoppene.

Sørg for at den øvre sugekoppen er festet på displayet, rett over hjemknappen (uten å dekke den).

Lukk sugekoppene mot hverandre ved å åpne håndtakene. Sentrer dem og trykk dem over oversiden og undersiden av iPhonen.

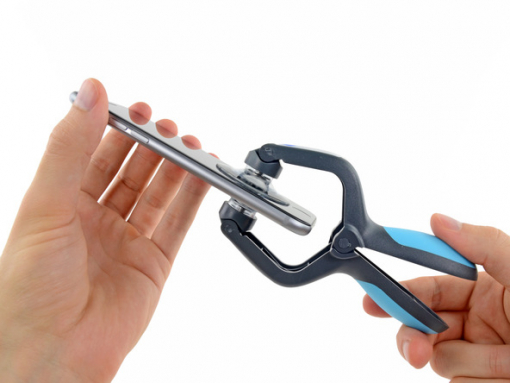

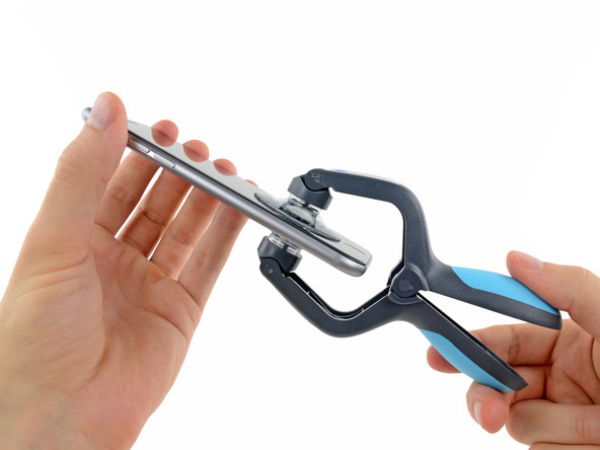

Hold iPhonen godt fast mens du lukker håndtaket på iSclack og dermed drar sugekoppene fra hverandre. Dette vil skille frontpanelet fra bakdekselet.

Ved hjelp av iSclack kan du på en trygg måte åpne iPhonen og skille for- og bakside fra hverandre, uten å skade skjermkablene.

Fjern sugekoppene fra iPhonen.

Hopp over de følgende tre trinnene, og gå videre til trinn 8.

Dersom du ikke har iSclack eller av annen grunn ikke ønsker å bruke det, kan du bruke en enkel sugekopp for å fjerne frontpanelet fra resten av iPhonen.

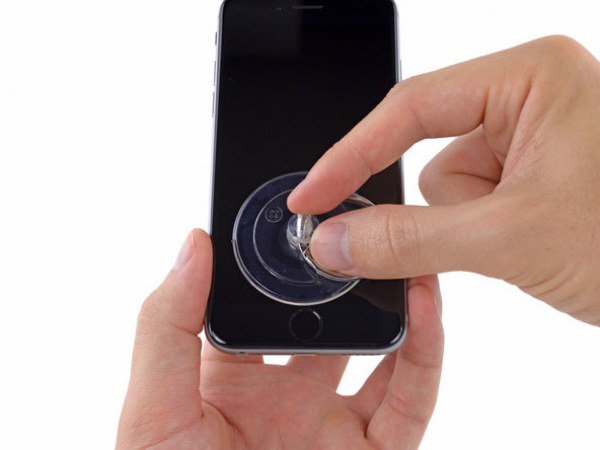

Legg sugekoppen på skjermen rett ovenfor hjemknappen, og trykk den fast.

Sørg for at sugekoppen er trykket godt fast på skjermen.

Hold iPhonen nede med en hånd, og trekk sugekoppen oppover med den andre. Dette vil skille frontpanelet fra bakdekselet.

Trekk med jevn og fast kraft i sugekoppen for å skille frontpanelet fra resten av telefonen. Ta den tiden du trenger.

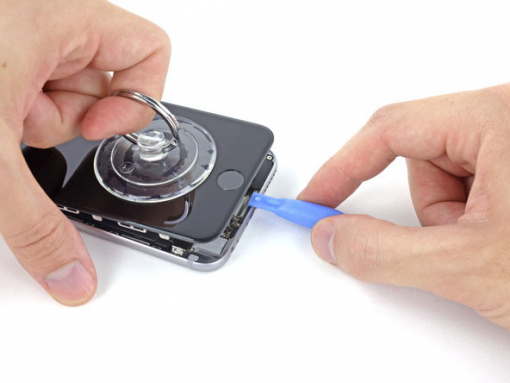

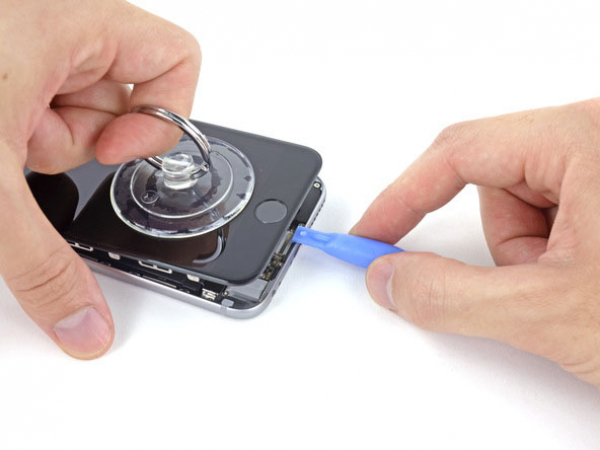

Bruk et plaståpningsverktøy for å lirke bakdekselet ned og vekk fra skjermenheten. Fortsett å trekke opp med sugekoppen mens du gjør dette.

Frontpanelet er festet til bakdekselet med flere klips, så det kan hende at du må bruke både sugekoppen og plaståpningsverktøyet for å løsne dem fra hverandre.

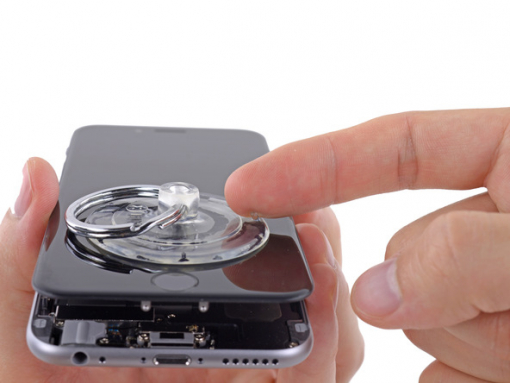

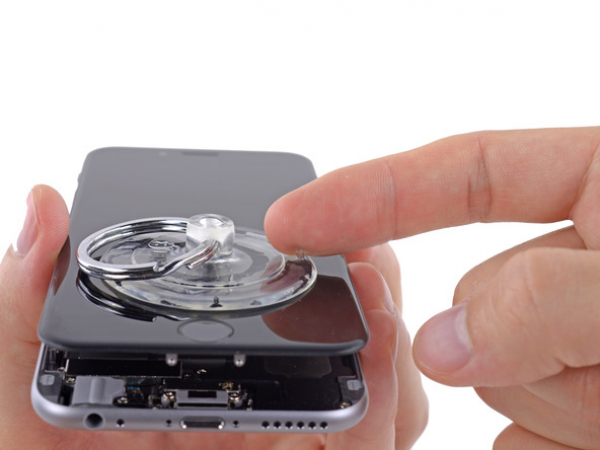

Løsne vakuumpakningen på sugekoppen ved å trekke i plastknotten.

Løsne sugekoppen fra skjermenheten.

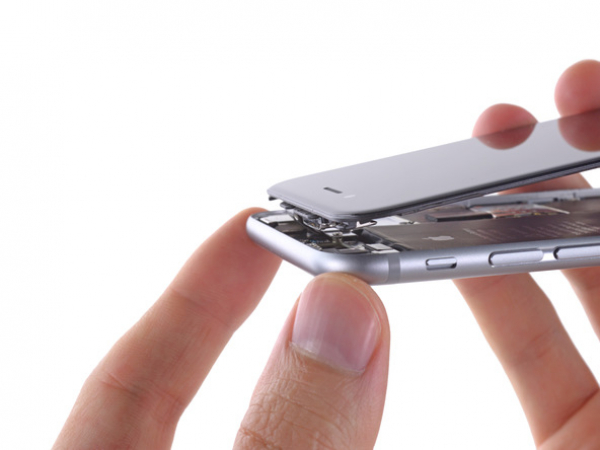

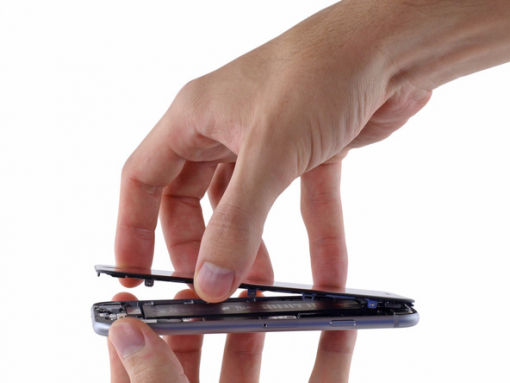

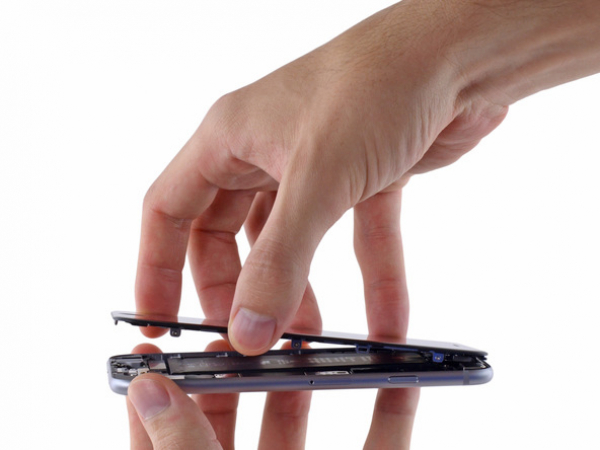

Trekk frontpanelet (hjemknappdelen av det) bort fra bakdekselet. Bruk toppen av iPhonen som et hengsle.

Frontpanelet bør holdes i en 90 ° vinkel til bakdekselet helt til det er fjernet. Hvis vinkelen mellom frontpanelet og bakdekselet blir for stor, vil det belaste skjermkablene og deres koblinger til hovedkortet.

Klipsene på den øvre kanten av frontpanelet danner et hengsle, slik at frontpanelet kan åpnes som en bok.

Ved remonteringen av iPhonen justeres klipsene slik at de ligger rett under bakdekslets øvre kant. Skyv frontpanelet oppover inntil den øverste kanten er trykket mot bakdekselets øvre kant.

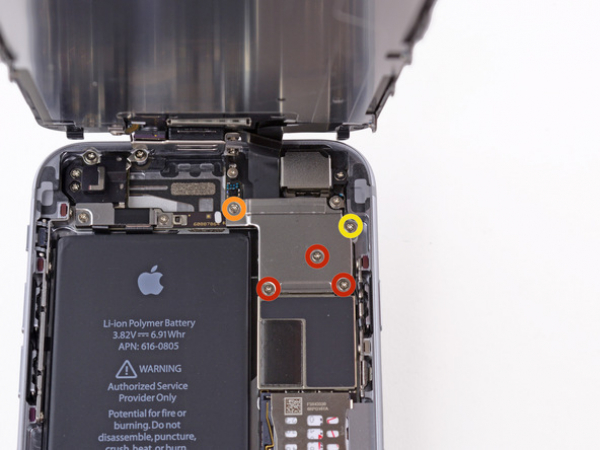

Fem Phillips # 00-skruer fester frontpanelets kabelbrakett. Disse fjernes.

Tre 1.2 mm-skruer

En 1.7 mm-skrue

En 3.1 mm-skrue

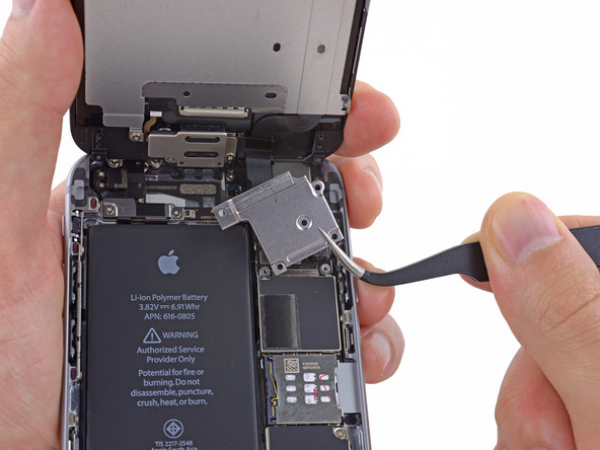

Løsne frontpanelets kabelbrakett fra hovedkortet.

I de følgende fire trinnene er det viktig at du kun lirker opp kabelkontaktene, og ikke deres kontakter på hovedkortet.

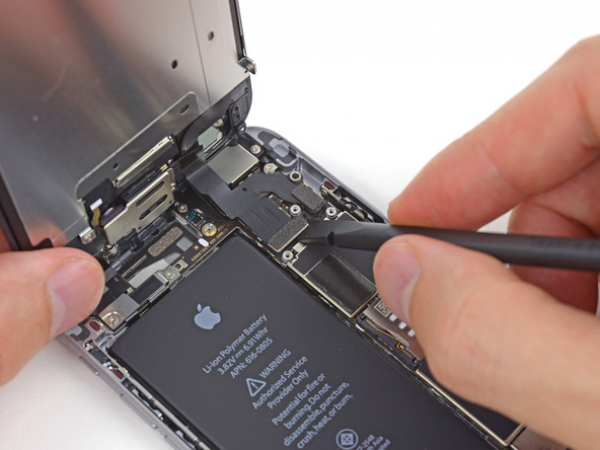

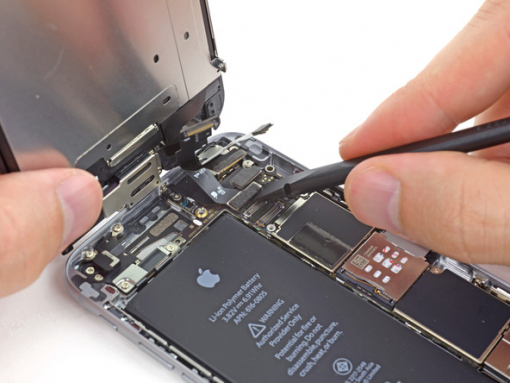

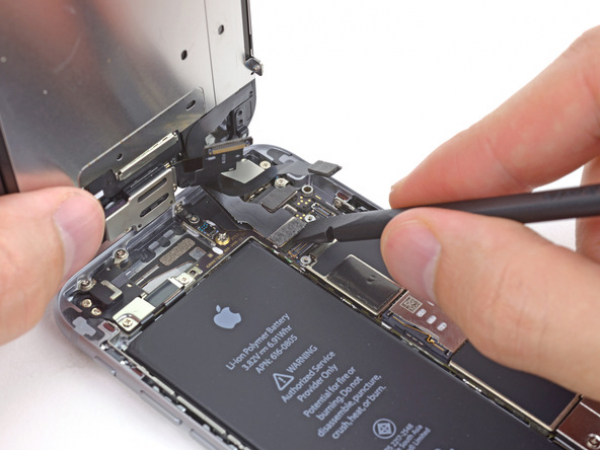

Koble fra frontkamera og sensorkabel ved å bruke den flate enden av en spudger.

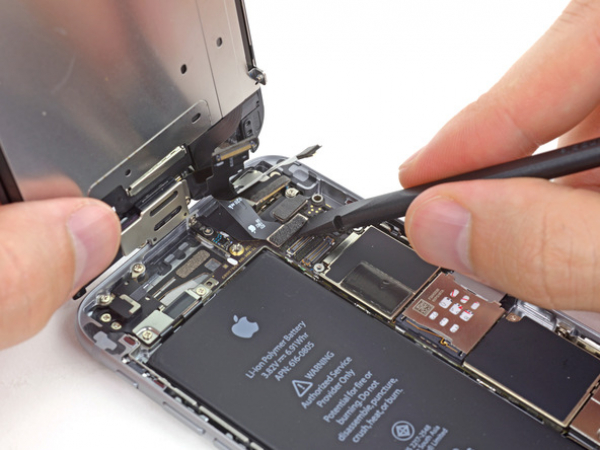

Koble fra hjemknappens kabelkontakt ved hjelp av den flate enden av en spudger.

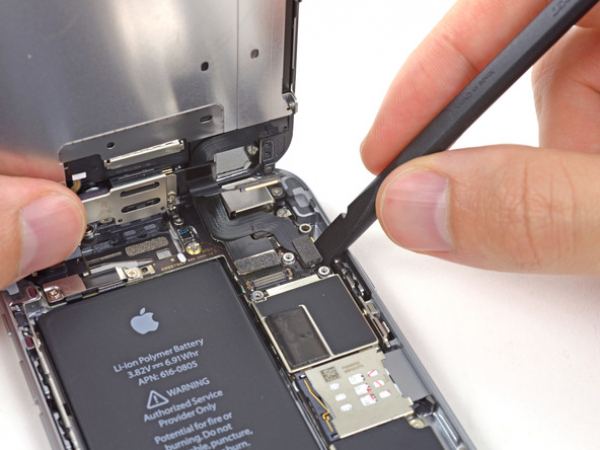

Koble fra digitaliseringskabelkontakten ved hjelp av den flate enden av en spudger.

Koble fra skjermdatakabelens kontakt ved hjelp av den flate enden av en spudger.

Når du begynner å settes sammen igjen telefonen, er det mulig at skjermdatakabelen løsner fra kontakten. Hvis dette skjer, vil skjermen være tom eller ha hvite linjer når telefonen slås på igjen. For å løse problemet kobler du til kabelen, og gjør en omstart av telefonen. Den beste måten å gjøre dette på er å koble fra og deretter koble til batterikontakten.

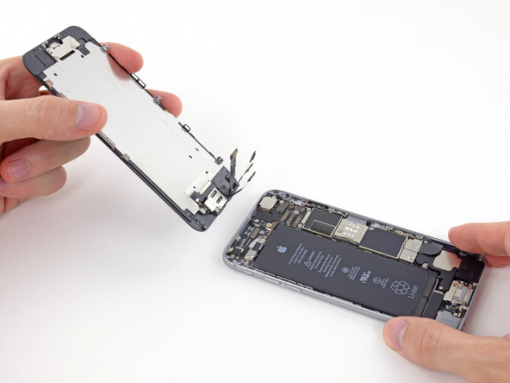

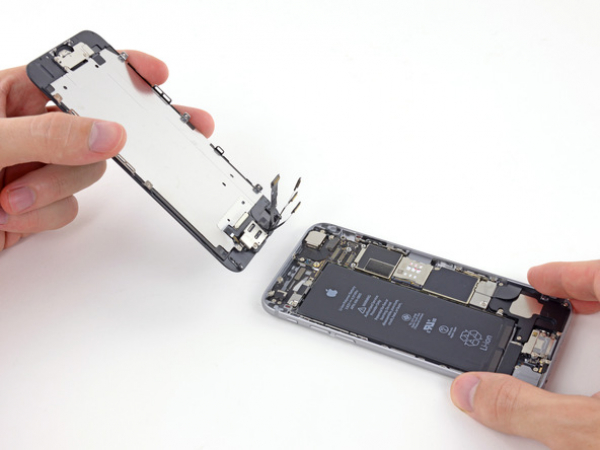

Løsne frontpanelet fra bakdekselet.
