Utskifting av strøm- og volumknappmontasjen på iPad 4 Wi-Fi

Fjern eventuell elektrikertape som dekker Wi-Fi-antennen, høyttalerkabel og hjem-knappens flatkabel.

Løft opp klaffen som holder hjemknappflatkabelens ZIF-kontakt på plass.

Trekk hjem-knappens flatkabel ut av kontakten på hovedkortet. Gjør dette med en pinsett.

Fjern hjem-knappens båndkabel fra sin fordypning i bakdekselet.

Et stykke tape sikrer digitizer-båndkabelen til hovedkortet. Pirk den av med en pinsett.

Vipp opp låseklaffen på begge båndkabel-ZIF-kontaktene til digitizeren.

Løsne limet under digitizer-flatkabelen med den flate enden av en spudger.

Ta den digitaliserte flatkabelen ut av sine kontakter på hovedkortet.

Pirk av digitizer-flatkabelen. Skill kabelen fra limet som fester den til aluminiumsbakdekselet med den flate enden av en spudger.

Ta den digitaliserte båndkabelen ut av sin fordypning i aluminiumsrammen. Gjør dette med fingrene.

Skill frontpanelet fra iPaden.

En bit elektikertape dekker hodetelefonkontaktkabelen. Fjern denne tapen med en pinsett.

Bruk spissen på en spudger og vipp opp sikringsklaffene på begge ZIF-kontaktene som fester hodetelefonkabelen til hovedkortet.

Skyv den flate enden av en spudger under hodetelefonkontaktkabelen og løsne limet som sikrer den til den bakre aluminiumsrammen.

Ta hodetelefonkontaktkabelen ut av sin kontakt på hovedkortet.

Flytt frontkameraets flatkabel til siden ved hjelp av den flate kanten av en spudger. IKKE fjern den.

Pirk av og fjern tapen som dekker hodetelefonkontakten.

Løft opp låseklaffen på mikrofonkabelens ZIF-kontakt med spissen på en spudger.

Sett deretter spudger-spissen under mikrofonens flatkabel. Skyv kabelen forsiktig ut av kontakten på ZIF-kontakten.

Flytt mikrofonens flatkabel til siden med den flate kanten av spudgeren.

En låseklaff sikrer volum og av/på-knappens båndkabel til hodetelefonkontakten. Åpne denne.

Flytt volumknappens båndkabel bort fra ZIF-kontakten.

Bøy volumknappens flatkabel forsiktig oppover for å kunne flytte den til siden.

Det er ni skruer på hodetelefonkontakten. Disse må fjernes.

Fem 2.6 mm Phillips-skruer

To 2.2 mm Phillips-skruer (Wide Head)

To 2.6 mm Phillips-skruer

Fordi skruene er skrudd i skrå vinkel inn i aluminiumsrammen må skrutrekkeren holdes i samme vinkel som skruen.

Hold i hodetelefonkontaktdelenes flatkabel. Trekk alle disse delene forsiktig oppover mot toppen av enheten.

Trekk hodetelefonkontaktdelene ut av iPaden mens du holder dem med den ene hånden. Sørg for at kablene ikke kommer i klem.

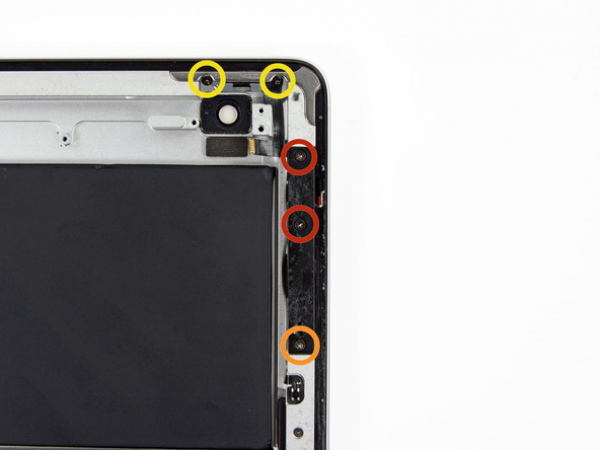

Det er fem skruer som fester strøm- og volumknappkabelen til aluminiumsrammen:

To 5,5 mm Phillips-skruer

En 2,6 mm Phillips-skrue

To 2,6 mm Phillips-skruer

De to første skruene er vinklet på skrå inn i aluminiumsrammen, så sørg for at skrutrekkeren holdes i samme vinkel som skruen.

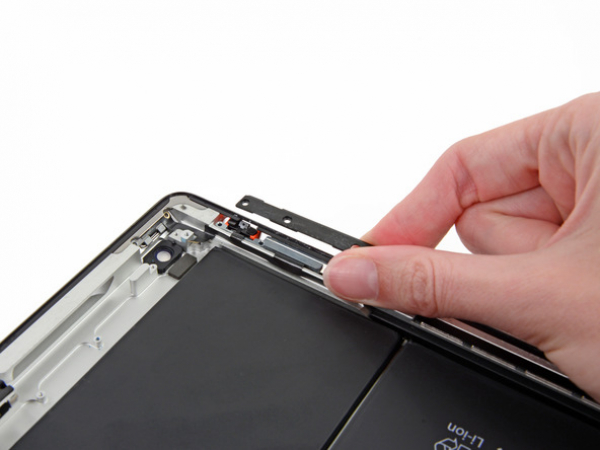

Fjern plaststykket som dekker volumknappene.

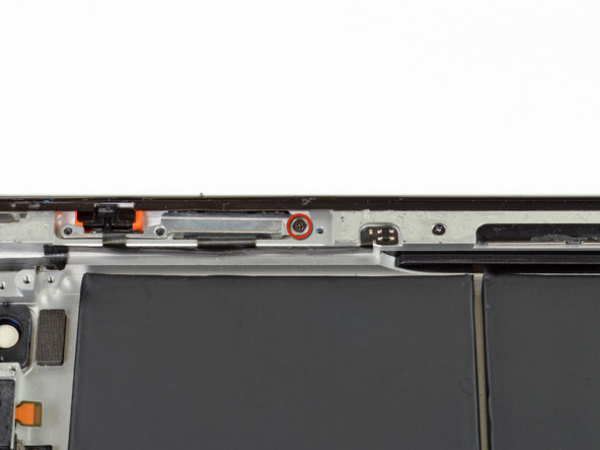

Fjern 2,6 mm Phillips-skruen som fester volumknapprammen til aluminiumsrammen.

Denne skruen er også skrudd i skrå vinkel inn i aluminiumsrammen, så sørg for at skrutrekkeren er i samme vinkel som skruen.

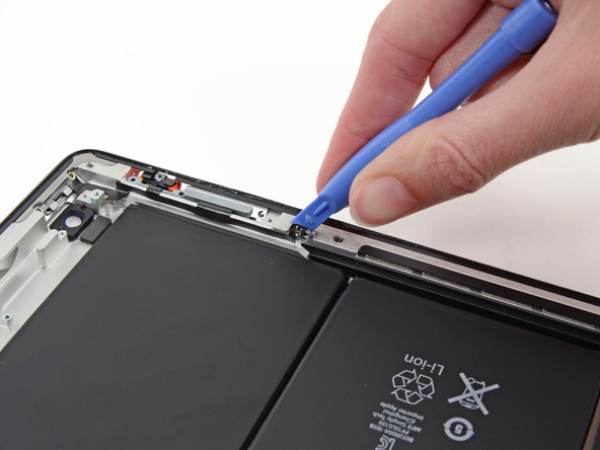

Sett kanten av plaståpningsverktøyet under hvile / vekke-sensoren. Kabelen er svært skjør, så vær forsiktig slik at den ikke skades.

Løsne limet ved å skyve plaståpningsverktøyet rundt sensoren.

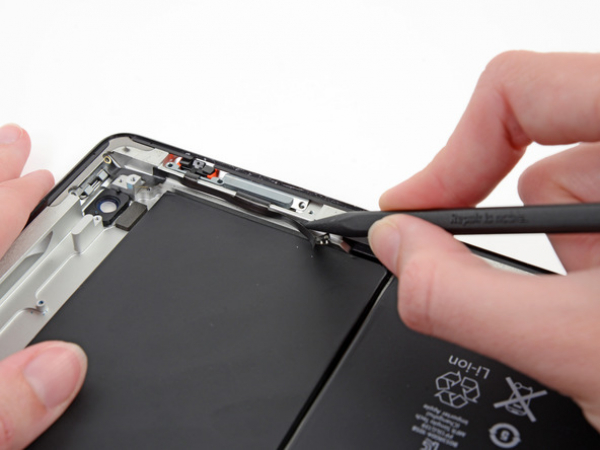

Fortsett med å løsne limet ved å skyve spissen av en spudger under strøm- og volumkablene.

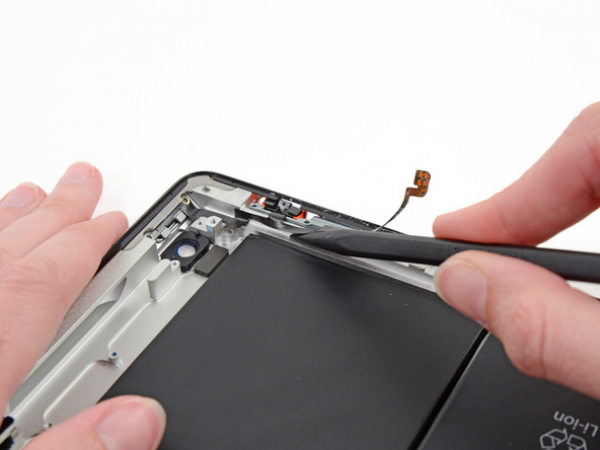

Skill volumknappens gren av båndkabelen fra klebemidlet med spissen av en spudger.

Fortsett med å skyve spissen av spudgeren mot toppen av iPaden og løsne limet underveis.

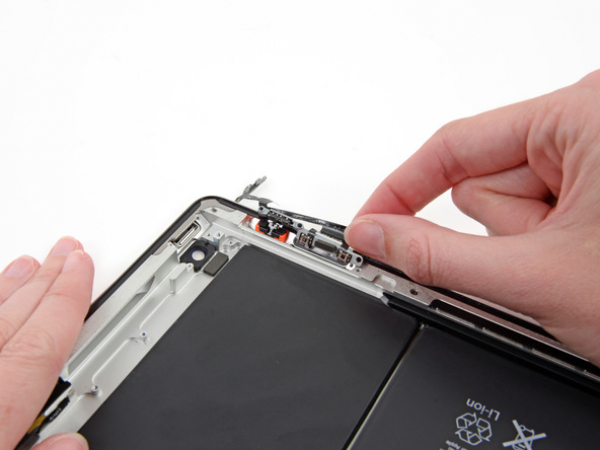

La spissen på spudgeren forbli under båndkabelen og bruk den til å løfte strømknappen forsiktig ut av fordypningen i aluminiumsrammen.

Løft strøm- og volumknappkabelen helt opp og ut av iPaden.
